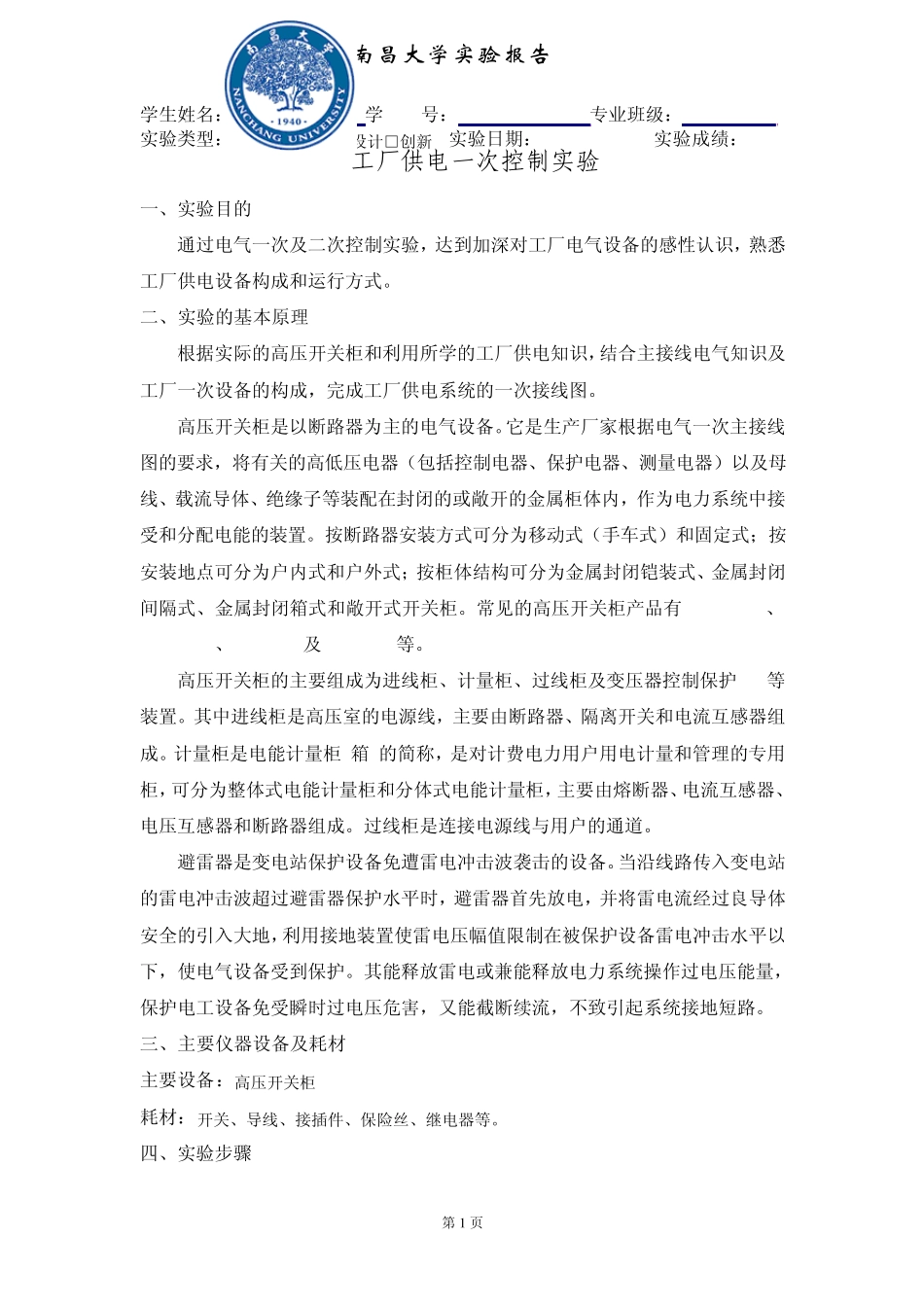

实 验 报 告 实验课程： 工厂供电（一次二次实验） 学生姓名： 学 号： 专业班级： 年 月 日 目 录 实验1 ：工厂供电一次部分 实验2 ：工厂供电二次部分 南昌大学实验报告 学生姓名： 学 号： 专业班级： 实验类型：□验证■综合□设计□创新 实验日期： 实验成绩： 第 1 页 工厂供电一次控制实验 一、实验目的 通过电气一次及二次控制实验，达到加深对工厂电气设备的感性认识，熟悉工厂供电设备构成和运行方式。 二、实验的基本原理 根据实际的高压开关柜和利用所学的工厂供电知识，结合主接线电气知识及工厂一次设备的构成，完成工厂供电系统的一次接线图。 高压开关柜是以断路器为主的电气设备。它是生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。按断路器安装方式可分为移动式（手车式）和固定式；按安装地点可分为户内式和户外式；按柜体结构可分为金属封闭铠装式、金属封闭间隔式、金属封闭箱式和敞开式开关柜。常见的高压开关柜产品有 KYN28A12、XGN37-12、XGN2-12及 GG1A-12等。 高压开关柜的主要组成为进线柜、计量柜、过线柜及变压器控制保护 2B等装置。其中进线柜是高压室的电源线，主要由断路器、隔离开关和电流互感器组成。计量柜是电能计量柜(箱)的简称，是对计费电力用户用电计量和管理的专用柜，可分为整体式电能计量柜和分体式电能计量柜，主要由熔断器、电流互感器、电压互感器和断路器组成。过线柜是连接电源线与用户的通道。 避雷器是变电站保护设备免遭雷电冲击波袭击的设备。当沿线路传入变电站的雷电冲击波超过避雷器保护水平时，避雷器首先放电，并将雷电流经过良导体安全的引入大地，利用接地装置使雷电压幅值限制在被保护设备雷电冲击水平以下，使电气设备受到保护。其能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路。 三、主要仪器设备及耗材 主要设备：高压开关柜 耗材：开关、导线、接插件、保险丝、继电器等。 四、实验步骤 南昌大学实验报告 学生姓名： 学 号： 专业班级： 实验类型：□验证■综合□设计□创新 实验日期： 实验成绩： 第 2 页 一次系统： 1）了解一次系统的设备，画出一次系统的主接线图。 2）了解二次系统的主...
