实验楼2综合布线方案

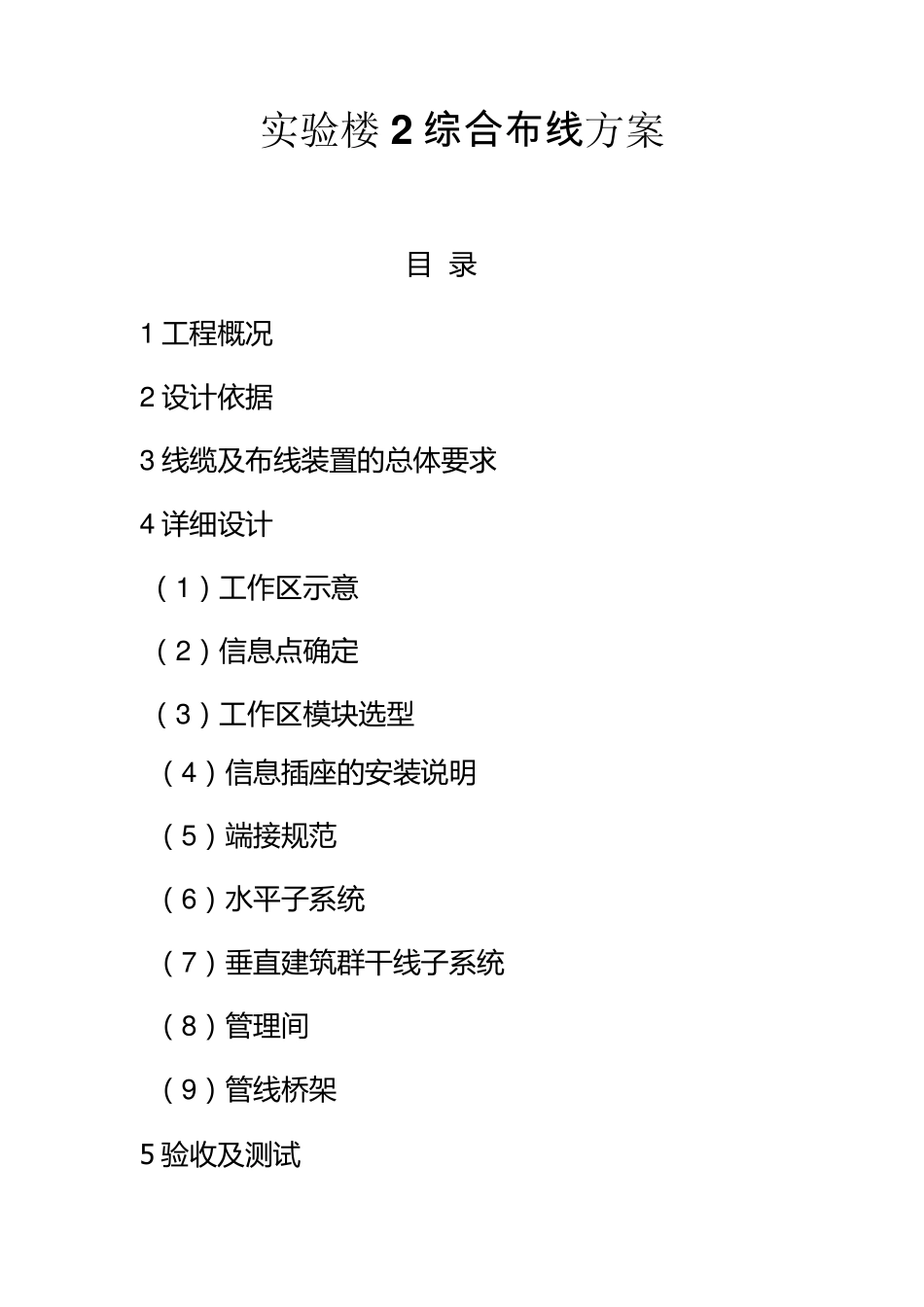

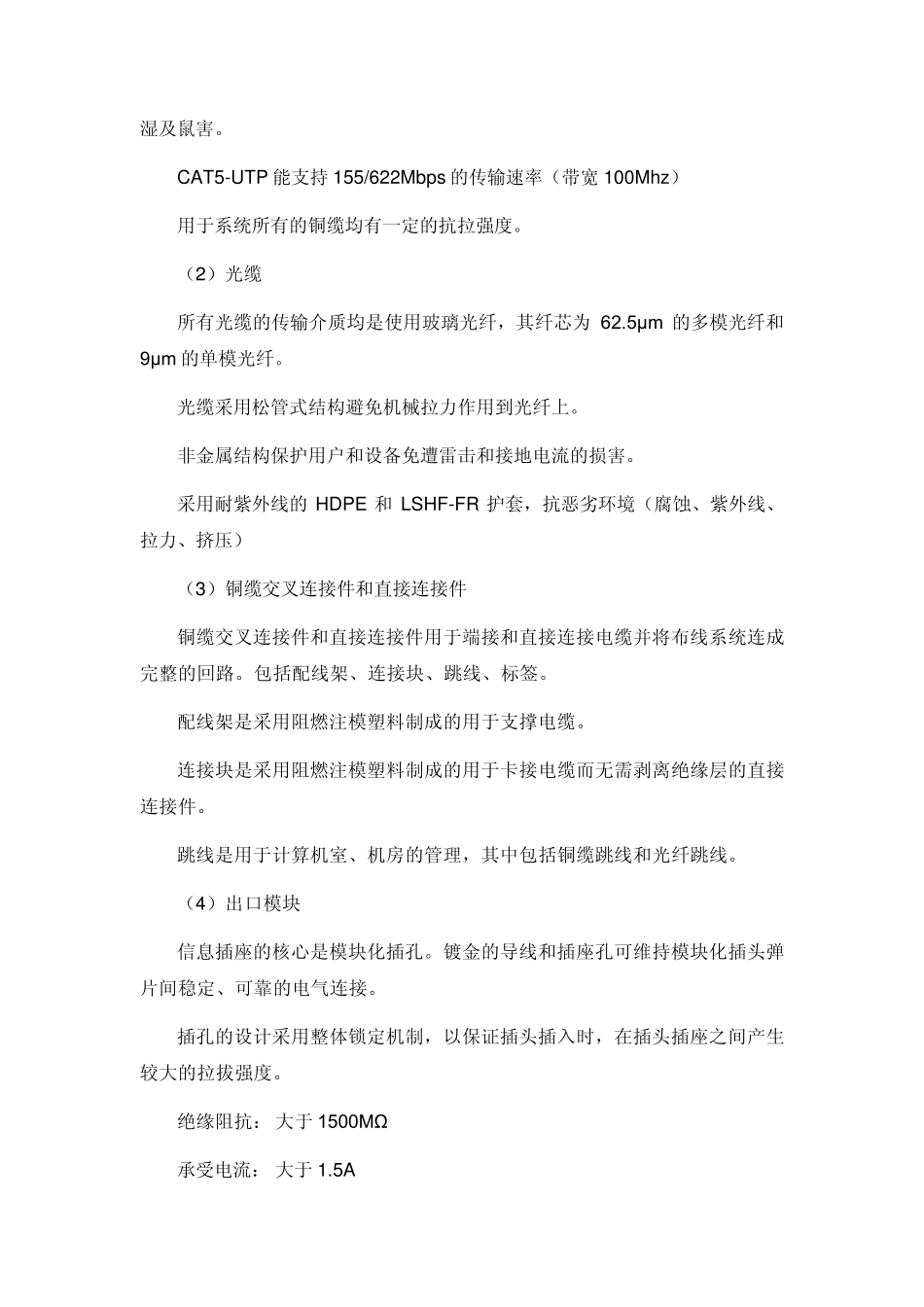

实验楼 2 综 合布线方案 目 录 1 工 程 概 况 2 设 计 依 据 3 线 缆 及 布 线 装 置 的 总 体要求 4 详细设 计 （1 ）工 作区示意 （2 ）信息点确定 （3 ）工 作区模块选型 （4 ）信息插座的 安装 说明 （5 ）端接规范 （6 ）水平子系统 （7 ）垂直建筑群干线 子系统 （8 ）管理间 （9 ）管线 桥架 5 验收及 测试 1 工程概况 实 验 楼 2 综 合布线设计 2 设计依据 IEEE 802.3 10-BASE-T IEEE 802.3u Ethernet 100-BASE-T EIA/TIA 568 CCITT ISDN 中国建筑电气设计规范 中国工程建设标准化协会标准《建筑与建筑群综合布线系统工程设计规范》 CORNING FUTURECOM 结构化布线系统设计与工程 结构化布线系统设计总则。 3 线缆及布线装置的总体要求 本项目考虑使用下列线缆及布线装置： 水平布线电缆及主干电缆的技术参数完全符合EIA/TIA 568 国际综合布线标准中的10.2、10.3 项所列举的各项技术参数 通讯插座连接器及连接硬件的技术参数完全符合EIA/TIA 568 国际综合布线标准中的11、12 项所列举的各项技术参数 （1）铜缆 所 有 铜 缆的导 体是 经 退 火 处 理 的24-AWG 单股 铜 导 线，直 流 电阻<10Ω/100m，线间电容<5nF/100m。 导线包有良好的绝缘层并且有阻燃能力。 所选的铜缆均有外护套，可以做到对铜缆的保护，以免遭到机械损伤，潮湿及鼠害。 CAT5-UTP 能支持155/622Mbps 的传输速率（带宽100Mhz） 用于系统所有的铜缆均有一定的抗拉强度。 （2）光缆 所有光缆的传输介质均是使用玻璃光纤，其纤芯为62.5μm 的多模光纤和9μm 的单模光纤。 光缆采用松管式结构避免机械拉力作用到光纤上。 非金属结构保护用户和设备免遭雷击和接地电流的损害。 采用耐紫外线的HDPE 和LSHF-FR 护套，抗恶劣环境（腐蚀、紫外线、拉力、挤压） （3）铜缆交叉连接件和直接连接件 铜缆交叉连接件和直接连接件用于端接和直接连接电缆并将布线系统连成完整的回路。包括配线架、连接块、跳线、标签。 配线架是采用阻燃注模塑料制成的用于支撑电缆。 连接块是采用阻燃注模塑料制成的用于卡接电缆而无需剥离绝缘层的直接连接件。 跳线是用于计算机室、机房的管理，其中包括铜缆跳线和光纤跳线。 （4）出口模块 信息插座的核心是模块化插孔。镀金的导线和插座孔可维持模块化插头弹片间稳定、可靠的电气连接。 插孔的设计采用整...
