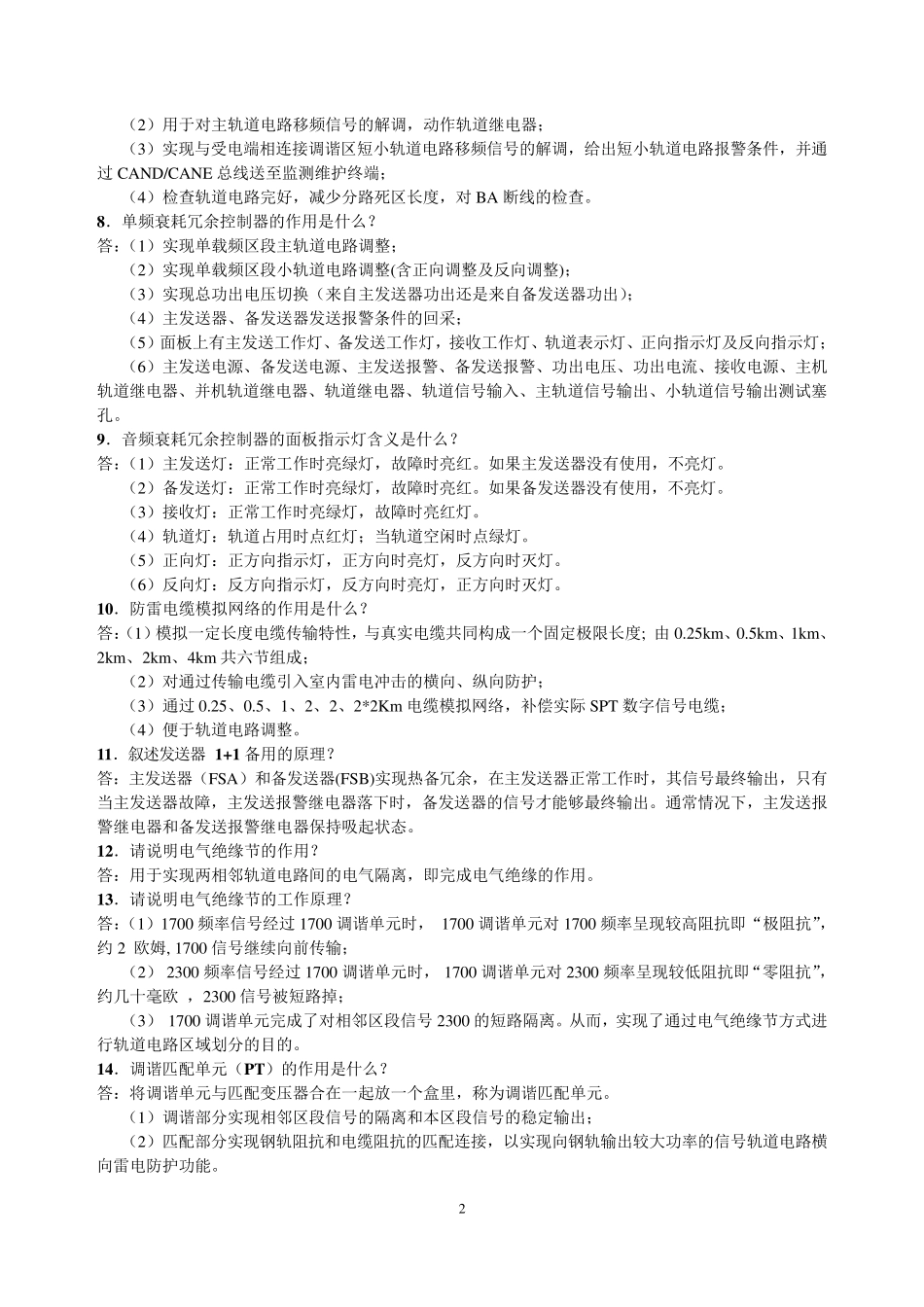

1 经验型技能培训手册--------ZPW2000K 第一部分 基本原理及设备构成部分 1．客专 ZPW-2000K 轨道电路室内部分由哪几部分组成？ 答：包括：主发送器、备发送器、接收器、衰耗冗余控制器及发送接收防雷模拟电缆网络盘。 2．客专 ZPW-2000K 轨道电路室外部分由哪几部分组成？ 答：区间：调谐匹配单元（1700HZ、2300HZ、2000HZ、2600HZ）、空芯线圈、机械绝缘节空芯线圈（1700HZ、2300HZ、2000HZ、2600HZ）、补偿电容和空扼流变压器等； 站内：站内防雷匹配变压器、可带适配器的扼流变压器、适配器和补偿电容等设备。 3．客专 ZPW-2000K 轨道电路机柜内是如何布置的？ 答：每个无绝缘移频自动闭塞机柜可放置 10 套轨道电路设备，机柜可安装纵向 5 路组合，每路组合可安装 2 套轨道电路设备。 每套轨道电路设备，机柜正面包括主发送器、备发送器、接收器及单频衰耗冗余控制器。背面有主发送器断路器、备发送器断路器、接收器断路器、电源端子。 接收器按照1、2；3、4；5、6；7、8；9、10；构成成对双机并联运用结构。 4．无绝缘自动闭塞接口柜设备如何布置？ 答：无绝缘自动闭塞接口柜设备布置比较灵活，既可放置防雷模拟网络组匣，也可放置继电器组合。每层能放置八台防雷模拟网络组匣，最上面一层是零层，是室内室外设备接口部分。 5．画出客专 ZPW-2000K 区间轨道电路系统机械绝缘节—电气绝缘节轨道电路系统结构？ 6．发送器的作用是什么？ 答：（1）产生 18 种低频、8 种载频的高精度、高稳定的移频信号； （2）产生足够功率的移频信号； （3）调整轨道电路； （4）对移频信号进行自检测，故障时向监测维护主机发出报警信息。 7．接收器的作用是什么？ 答：（1）接收器输入端及输出端均按双机并联运用设计，与另一台接收器构成双机并联运用系统（或称0.5+0.5），保证系统的可靠工作； 2 （2）用于对主轨道电路移频信号的解调，动作轨道继电器； （3）实现与受电端相连接调谐区短小轨道电路移频信号的解调，给出短小轨道电路报警条件，并通过 CAND/CANE 总线送至监测维护终端； （4）检查轨道电路完好，减少分路死区长度，对 BA 断线的检查。 8．单频衰耗冗余控制器的作用是什么？ 答：（1）实现单载频区段主轨道电路调整； （2）实现单载频区段小轨道电路调整(含正向调整及反向调整)； （3）实现总功出电压切换（来自主发送器功出还是来自备发送器功出）； （4）主发送器、备发送器发送报警...
