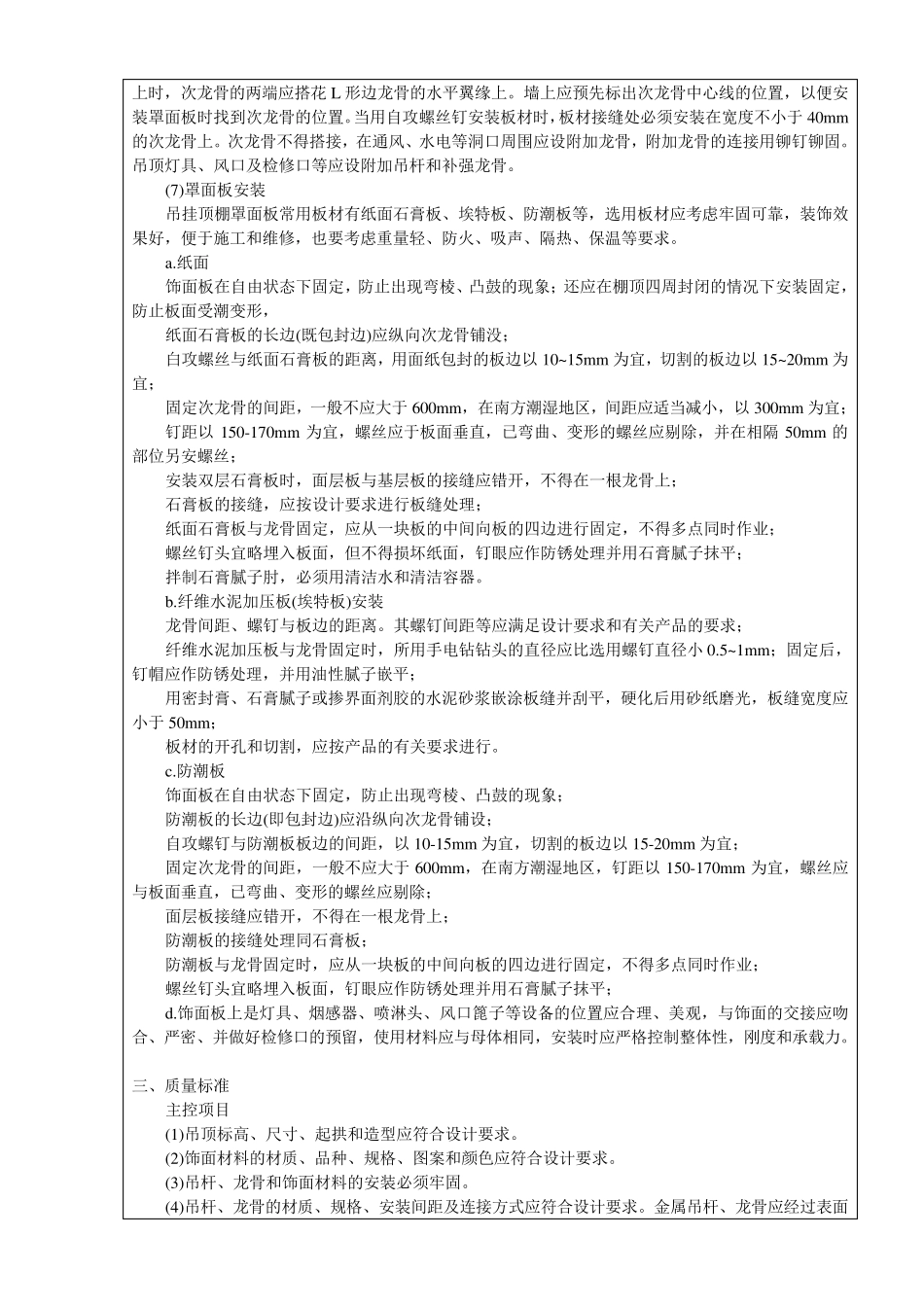

XXXXXX 大楼室内装饰工程 技 术 交 底 记 录 xxxxx 有限公司 年 月 日 技 术 交 底 记 录 编号： 建设单位名称 交 底 人 工程项目名称 接受交底班组长 施工单位名称 记 录 人 分部分项名称 暗龙骨吊顶 交 底 日 期 交底内容： 一、工艺流程 顶棚标高弹水平线→划龙骨分档线→安装水电管线→安装主龙骨→安装次龙骨→安装罩面板 二、操作工艺 (1)弹线 用水准仪在房间内每个墙(柱)角上抄出来水平点(若墙体较长，中间也应适当抄几个点)，弹出水准线(水准线距地面一般为＋500mm)从水准线量至吊顶设计高度加上 12mm(一层石膏板的厚度)，用粉线沿墙(性)弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，最大间距为 1000mm，并标出吊杆的固定点，吊杆的固定点间距 800-1000mm，如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。 (2)固定吊挂杆件 采用膨胀螺栓固定吊挂杆件，吊杆长度如果大于1000mn，应采用Φ8 的吊杆，还应设置反向支撑。上人的吊顶，吊杆长度等于1000mm，可以采用Φ8 的吊杆，如果大于1000mm，应采用Φ10 的吊杆，吊杆的一端同 L30×30×3 角码焊接(角码的孔径应根据吊杆及膨胀螺栓确定)，另一端可以用攻丝套出大于100mm 的丝杆，也可以买成品丝杆焊接。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电钻打孔，孔径应稍大于膨胀螺栓的直径。 (3)在梁上设置吊挂杆件 a.吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时，必须搭接焊牢，焊缝要均匀饱满。 b.吊杆距主龙骨端部不得超过 300mm，否则应增加吊杆。 c.吊顶灯具、风口及检修口等应设附加杆件。 (4)安装边龙骨 边龙骨的安装应按设计要求弹线，沿墙(柱)上的水平龙骨线把 L 形镀锌轻钢条用自玫螺丝固定在预埋木砖上，如为混凝土墙(柱)上可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。 (5)安装主龙骨 a.主龙骨应吊挂在吊杆上，主龙骨间距 800-1000mm。主龙骨宜平行房间长向安装，同时应起拱，起拱高度为房间高度的 1/200-1/300。主龙骨的搭接应采取对接，相邻龙骨的对接接头要相互错开，主龙骨挂好后应基本调平。 b.跨度大于15m 以上的吊顶，应在主龙骨上，每隔 15m 加一道大龙骨，并垂直主龙骨焊接牢固。 c.吊顶如设检修走道，应另设附加吊挂系统，用 10mm 的吊杆与长度为 1200mm 的 ...
