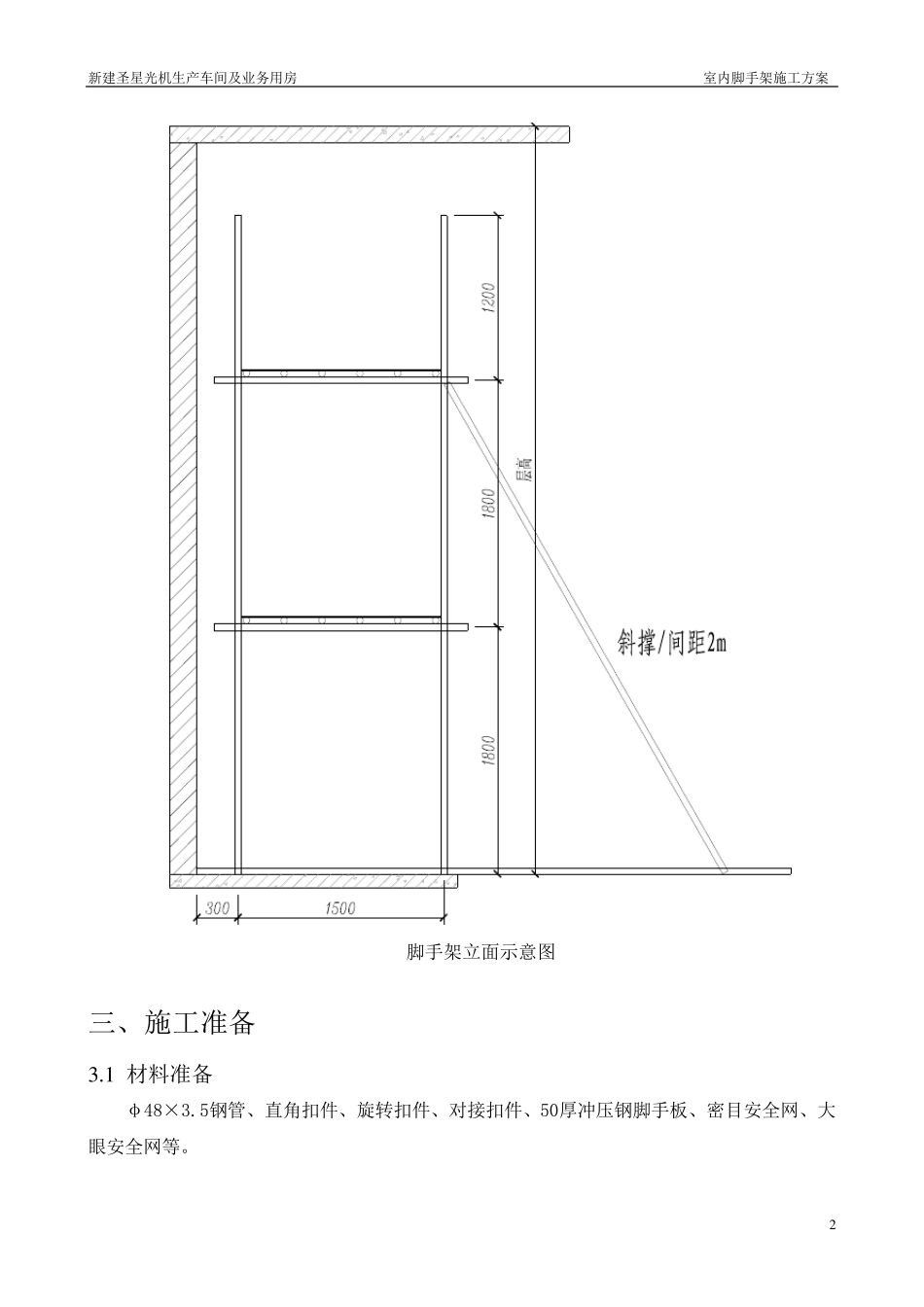

新建圣星光机生产车间及业务用房 室内脚手架施工方案 1 室内脚手架施工方案 一、编制依据 (1) 新建圣星光机生产车间及业务用房工程施工组织总设计 (2) 《建筑施工扣件式钢管脚手架安全技术规范》（GBJ130—2001） (3) 《建筑施工高处作业安全技术规范》（DBJ80—91） (4) 《建筑工程施工安全操作规程》（DBJ01—62—2002） (5) 《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社 (6) 本工程施工图纸 二、工程概况 新建圣星光机生产车间及业务用房工程项目位于上海市闵行区中春路与联明路交叉口。该工程为地上地上三层局部夹层；建筑标高19.83m,建筑总面积19809.48㎡。本工程建筑为钢结构，建筑等级Ⅱ级，设计使用年限50年，抗震设防烈度7级；本工程预计开工时间2012年5月1日，计划竣工日期为2012年9月1日。 本工程进行室内墙体砌筑及室内装饰装修阶段时，必须搭设脚手架施工平台。 本工程室内脚手架搭设的总体布置是：高度低于3.5m采用移动式移动式脚手架平台，高度大于3.5m采用立杆横向间距1.5m，步距1.8m的脚手架，操作层满铺 50厚 、250宽 、3m长 冲 压钢脚手板 ，脚手板 侧 满铺 大眼 安全网 。 室内脚手架见 下 图： 新建圣星光机生产车间及业务用房 室内脚手架施工方案 2 脚手架立面示意图 三、施工准备 3 .1 材料准备 φ48×3.5钢管、直角扣件、旋转扣件、对接扣件、50厚冲压钢脚手板、密目安全网、大眼安全网等。 新建圣星光机生产车间及业务用房 室内脚手架施工方案 3 3 .2 材料质量要求 钢管：脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定，钢管上严禁打孔。 扣件：扣件式钢管脚手架应采用可锻可铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB/15831）的规定。扣件在螺栓拧紧扭矩达65N.m时不得发生破坏。 脚手板：脚手板采用冲压钢脚手板，每块质量不宜大于25kg。 安全网：密目安全网及大眼安全网符合相关要求。 四、室内脚手架施工 4 .1 施工部署 本工程进入室内墙体砌筑、墙面抹灰、装饰装修阶段，采用立杆间距1.5m，步距1.8m，操作层满铺50厚冲压钢脚手板。操作层脚手架平台搭设不低于1.2m临边防护和一道180高挡脚板且内侧满挂 密目安全网。 4 .2 脚手架构造 要求 1、采用单 ...
