室外供热管道安装工程施工方案

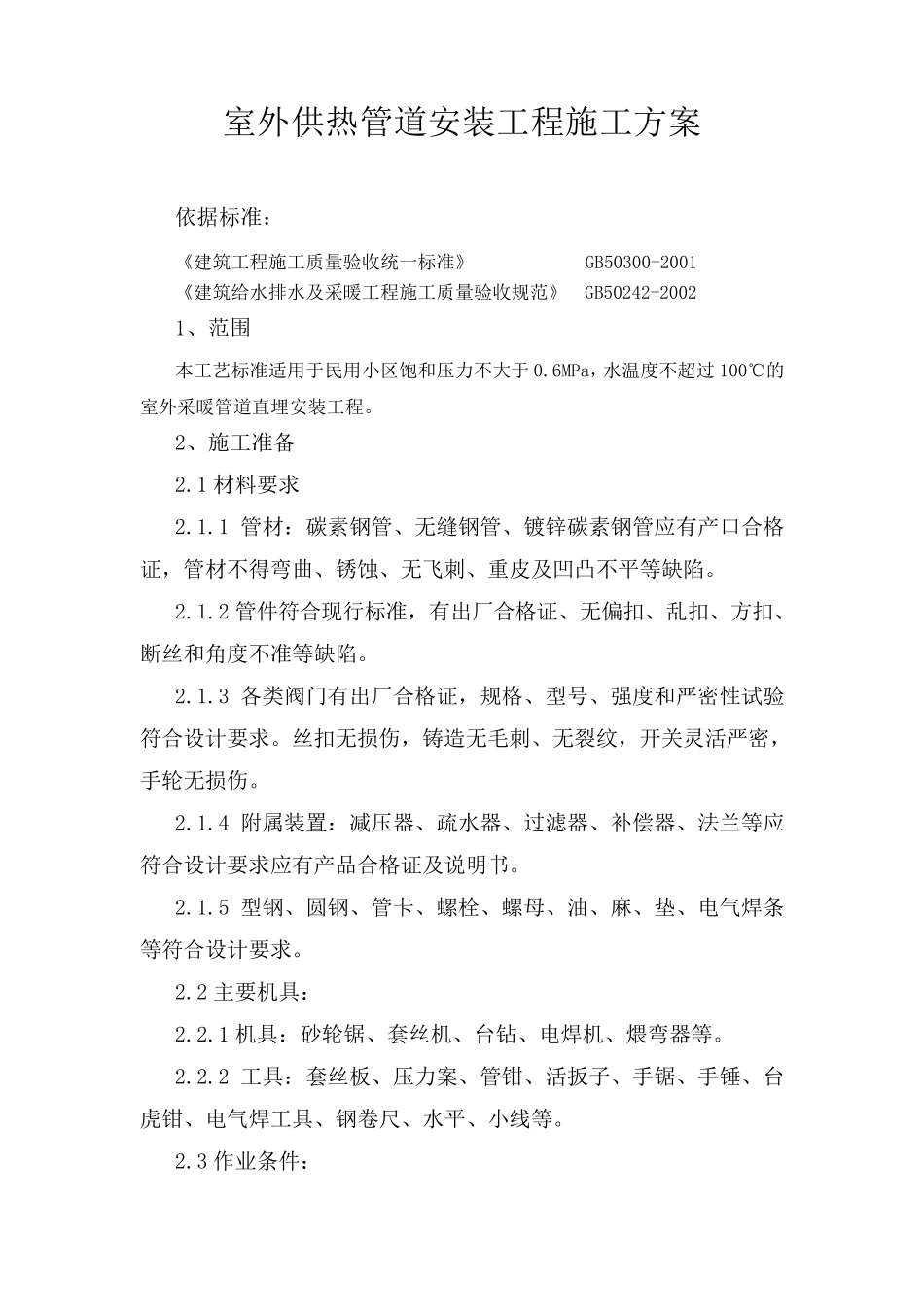

室外供热管道安装工程施工方案 依据标准： 《建筑工程施工质量验收统一标准》 GB50300-2001 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 1、范围 本工艺标准适用于民用小区饱和压力不大于0.6MPa，水温度不超过100℃的室外采暖管道直埋安装工程。 2、施工准备 2.1 材料要求 2.1.1 管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产口合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。 2.1.2 管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。 2.1.3 各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。 2.1.4 附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。 2.1.5 型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。 2.2 主 要机 具 ： 2.2.1 机 具 ：砂 轮锯 、套 丝机 、台 钻 、电焊机 、煨 弯器等。 2.2.2 工具 ：套 丝板 、压力案、管钳 、活扳 子 、手锯 、手锤 、台虎 钳 、电气焊工具 、钢卷 尺 、水平、小线 等。 2.3 作 业 条 件： 2.3.1 安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。 3、操作工艺 3.1 工艺流程： 放线定位→挖土方→砌阀门井→管道安装→阀门配件安装→水压试验→防腐保温→盖阀门井盖板→回填土 3.2 直埋管道安装： 3.2.1 根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。 3.2.2 为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持 0.6～1m 的距离，沟底要求找平夯实，以防止管道弯曲受力不均。 3.2.3 管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。 3.2.4 管道应先在沟边进行分段焊接，每段长度在25～35m 范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬杠将管段移至沟边，放好木 滑 杠，统一指 挥 慢 速 放绳使 管段沿滑木 杠下滚 。为避 免 管道弯曲，拉绳不得 少 于两 条 ，沟内不得 站 人 。 3.2.5 沟内管道焊接，连 接前必须清 理管腔 ，找平找直，焊接处要挖出操作坑 ，其 大 ...
