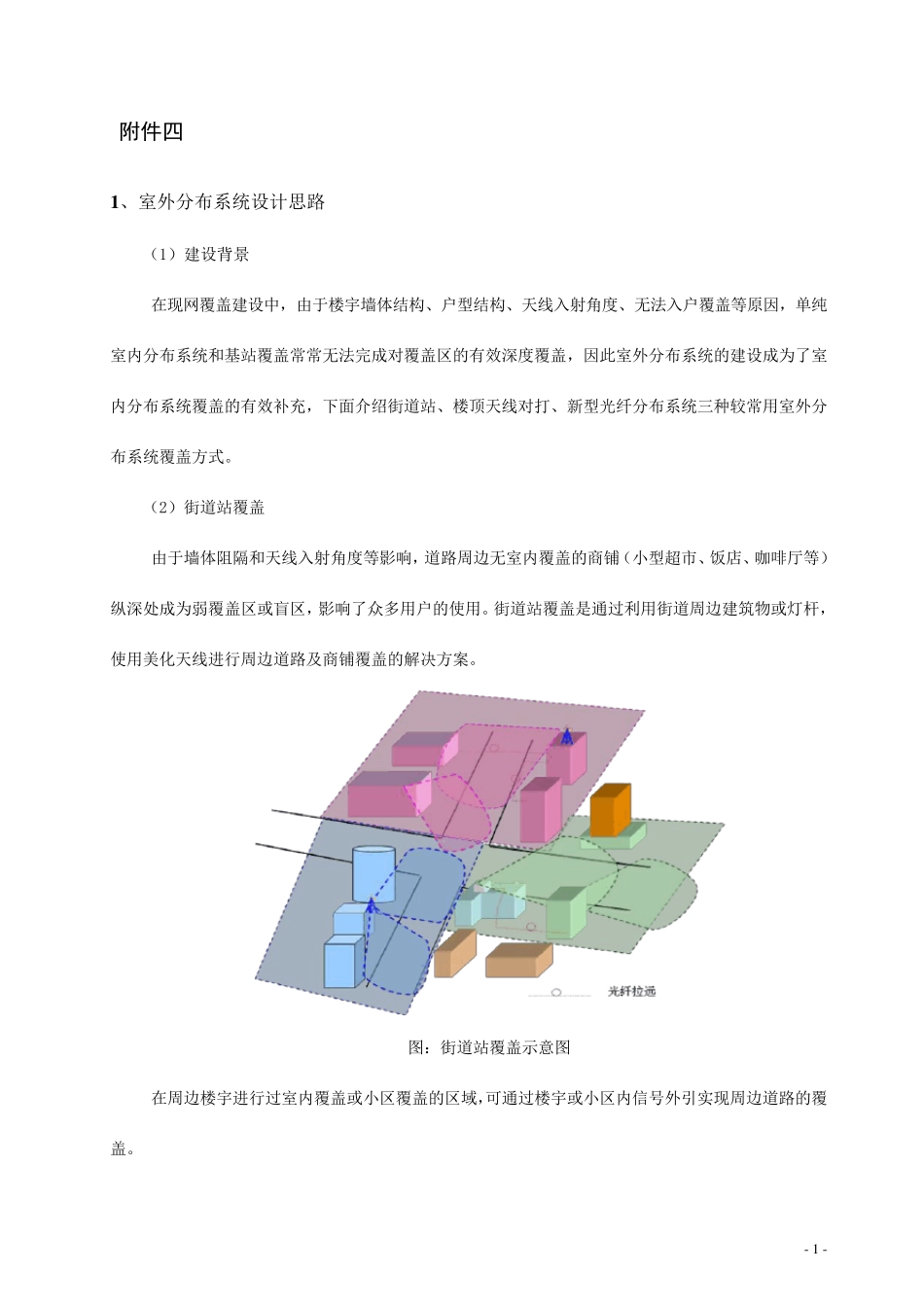

- 1 - 附件四 1 、室外分布系统设计思路 （1）建设背景 在现网覆盖建设中，由于楼宇墙体结构、户型结构、天线入射角度、无法入户覆盖等原因，单纯室内分布系统和基站覆盖常常无法完成对覆盖区的有效深度覆盖，因此室外分布系统的建设成为了室内分布系统覆盖的有效补充，下面介绍街道站、楼顶天线对打、新型光纤分布系统三种较常用室外分布系统覆盖方式。 （2）街道站覆盖 由于墙体阻隔和天线入射角度等影响，道路周边无室内覆盖的商铺（小型超市、饭店、咖啡厅等）纵深处成为弱覆盖区或盲区，影响了众多用户的使用。街道站覆盖是通过利用街道周边建筑物或灯杆，使用美化天线进行周边道路及商铺覆盖的解决方案。 图：街道站覆盖示意图 在周边楼宇进行过室内覆盖或小区覆盖的区域，可通过楼宇或小区内信号外引实现周边道路的覆盖。 - 2 - 若周边暂无小区或室分覆盖，可采用新增有源设备、美化天线等方式，实现周边街道及商铺的覆盖。 案例：江苏南京的街道由于楼宇阻挡的原因，造成部分街道弱覆盖，通话质量差，切换成功率低等，为此南京运营商和路灯管理处合作，在南京许多弱信号覆盖的街道，在路灯上安装了特制的小型GRRU+小圆柱天线来解决弱信号覆盖的问题。 （3）天线对打覆盖 在住宅小区、写字楼密集区等场景中，由于户型结构等因素，室内分布的建设难以做到完全覆盖，故可通过室外天线对打方式作为室内覆盖的有效补充。 室外天线覆盖平层的方式主要有：低层覆盖高层、高层覆盖低层、楼顶天线对打、低层覆盖路灯或草坪灯覆盖等几种常见覆盖方式。如下所示： - 3 - ８层以下建筑10至20层建筑50m 10至20层建筑10至20层建筑50m 低层楼顶上仰天线覆盖高层 楼顶对打下倾覆盖高层 楼顶天线对打模型 低层覆盖模型 20层以上建筑40m40m40m20层以上建筑 多种覆盖方式的结合 （高层楼宇覆盖方案中，楼宇的高层主要通过楼顶天线对打或者在低层建筑楼顶安装上仰天线进行覆盖，低层部分可以通过灯杆类天线覆盖） 在覆盖手段的选择上，不同场景、不同小区要求不尽相同，需在现场勘测和物业协调的基础上制定合适的方案。 ➢ 室外美化天线的使用 在室外天线对打覆盖中，需根据实际建筑物的结构、安装位置、物业条件、覆盖需求选择合适的美化天线。例如，对于低层楼宇或别墅区的覆盖，可以采用广告牌或灯杆天线；对于中层楼宇可选用覆盖效果较好的立体路灯杆天线；对于高层楼宇可选用高增益射灯天线等。通过在不同场景下选用不...
