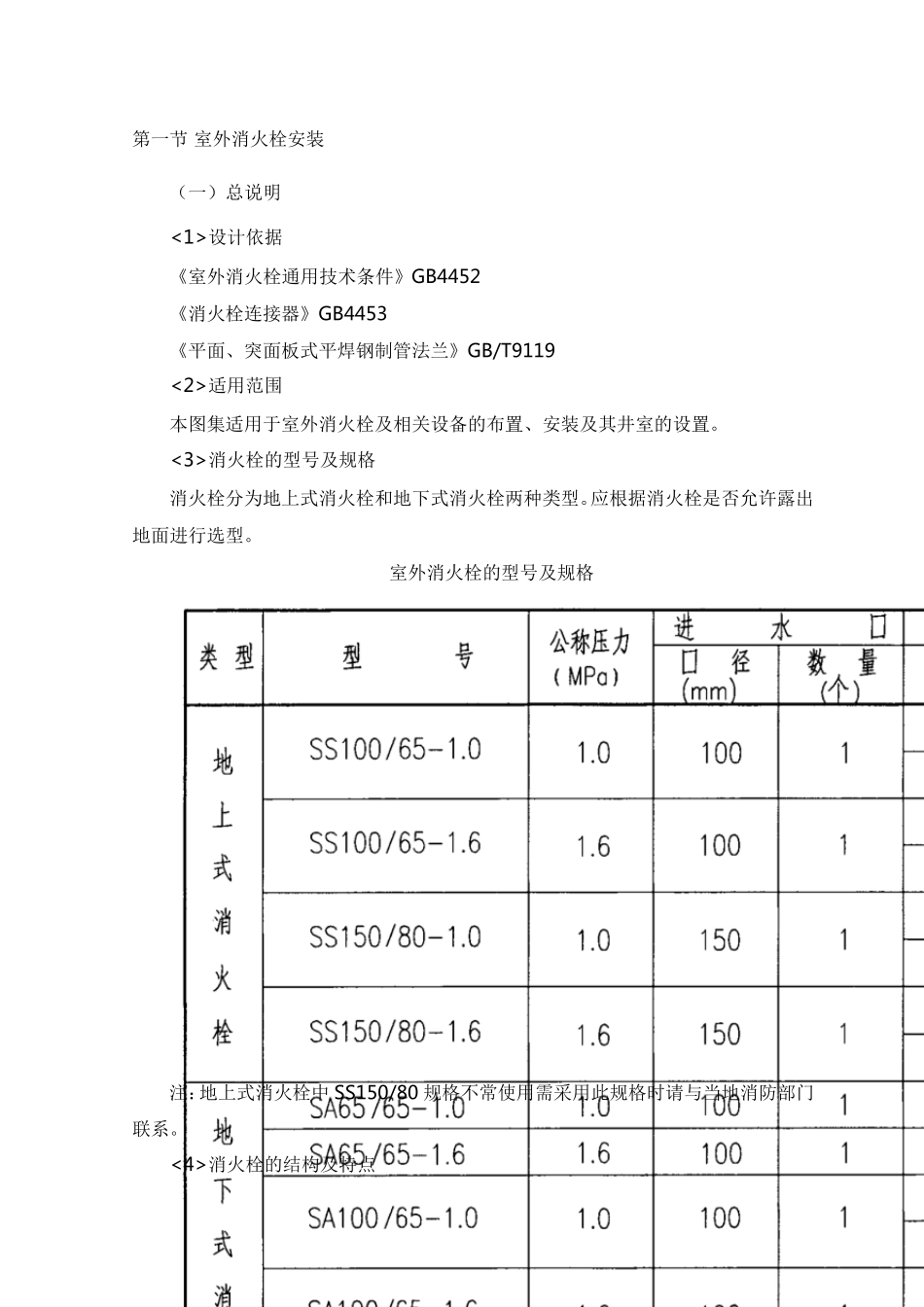

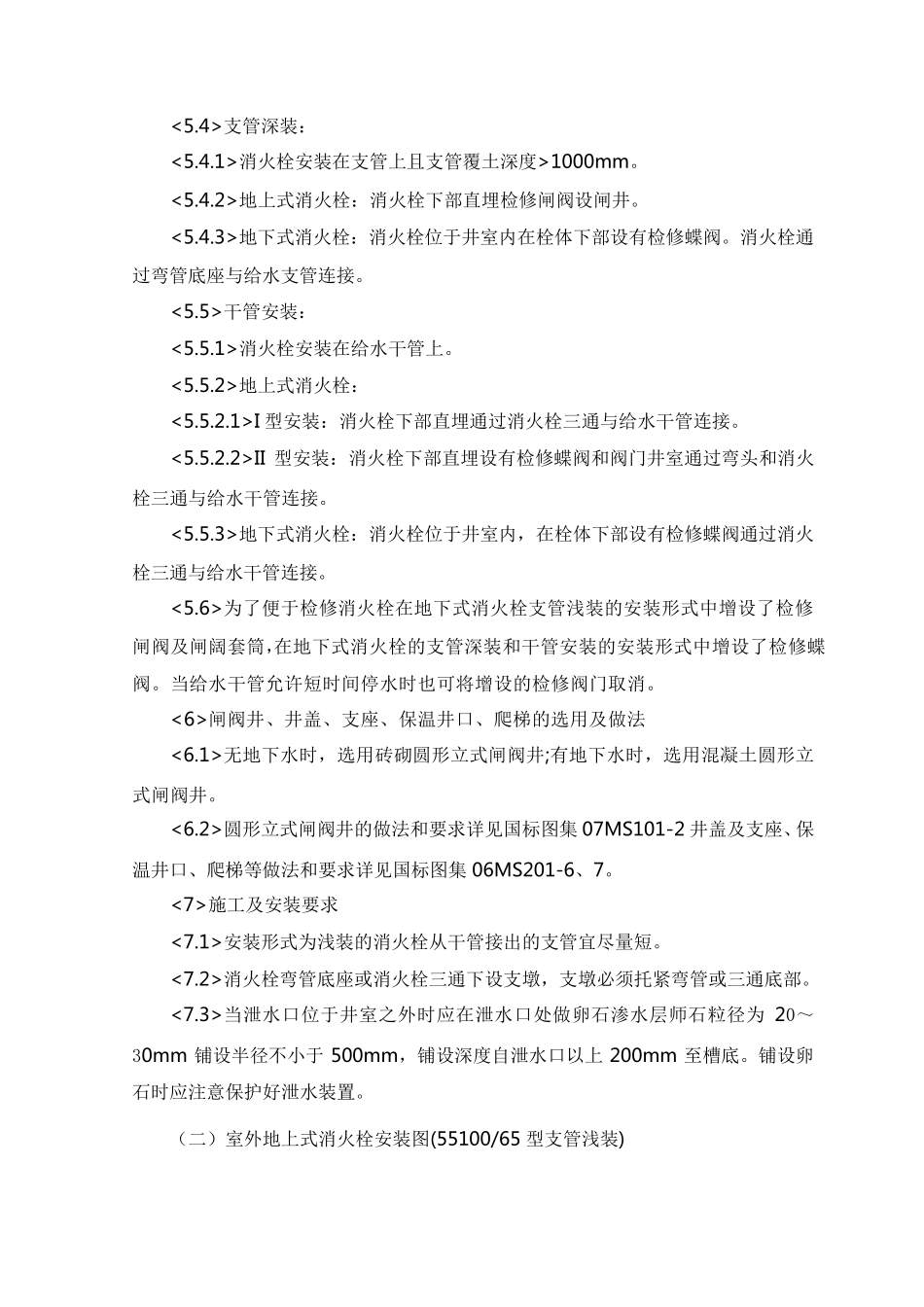

第一节 室外消火栓安装 （一）总说明 <1>设计依据 《室外消火栓通用技术条件》GB4452 《消火栓连接器》GB4453 《平面、突面板式平焊钢制管法兰》GB/T9119 <2>适用范围 本图集适用于室外消火栓及相关设备的布置、安装及其井室的设置。 <3>消火栓的型号及规格 消火栓分为地上式消火栓和地下式消火栓两种类型。应根据消火栓是否允许露出地面进行选型。 室外消火栓的型号及规格 注：地上式消火栓中 SS150/80 规格不常使用需采用此规格时请与当地消防部门联系。 <4>消火栓的结构及特点 <4.1>消 火 栓 一 般 由 栓 体 、 内 置 出 水 阀 、 泄 水 装 置 、 法 兰 接 管 和 弯 管 底 座 等 组 成 。 <4.2>消 火 栓 进 水 口 采 用 法 兰 连 接 。 <4.3>消 火 栓 出 水 口 与 消 防 水 带 采 用 内 扣 式 连 接 与 消 防 车 吸 水 管 采 用 螺 纹 连 接 。SA100-1.0 和 SA100-1.6 型 消 火 栓 与 消 火 栓 连 接 器 采 用 快 速 接 头 方 式 连 接 。 <4.4>检 修 蝶 阀 采 用 对 夹 式 连 接 。 检 修 闸 间 采 用 法 兰 连 接 。 <4.5>压 力 为 1.0MPa 的 弯 管 底 座 与 给 水 管 道 、 给 水 管 道 相 互 之 间 除 特 别 注 明 外均 采 用 承 插 连 接 。 <4.5.1>压 力 为 1.6MPa 的 弯 管 底 座 与 给 水 管 道 、 给 水 管 道 相 互 之 间 除 特 别 注 明外 均 采 用 法 兰 连 接 。 <4.5.2>压 力 为 1.0MPa 的 铸 铁 消 火 栓 三 通 与 给 水 管 道 采 用 承 插 连 接 。 <4.5.3>钢 制 消 火 栓 三 通 、 等 径 钢 制 弯 头 采 用 法 兰 连 接 。 法 兰 连 接 尺 寸 执 行 国 家标 准 《 平 面 、 突 面 板 式 平 焊 钢 制 管 法 兰 》 GB/T9119。 <4.6>为 适 应 冰 冻 深 度 的 需 要 在 消 火 栓 栓 体 中 间 、 内 置 出 水 间 之 上 可 按 档 加 设 法兰 接 管 每 档 250m m 。 覆 土 深 度 最 多 不 得 大 于 3m （ 订 货 时 应 说 明 法 兰 接 管 的 长 度 ）。 <4.7>消 火 栓 设 有 自 动泄 水 装 置 当内 置 出 水 间 关闭时 自 动放空消 火 栓...
