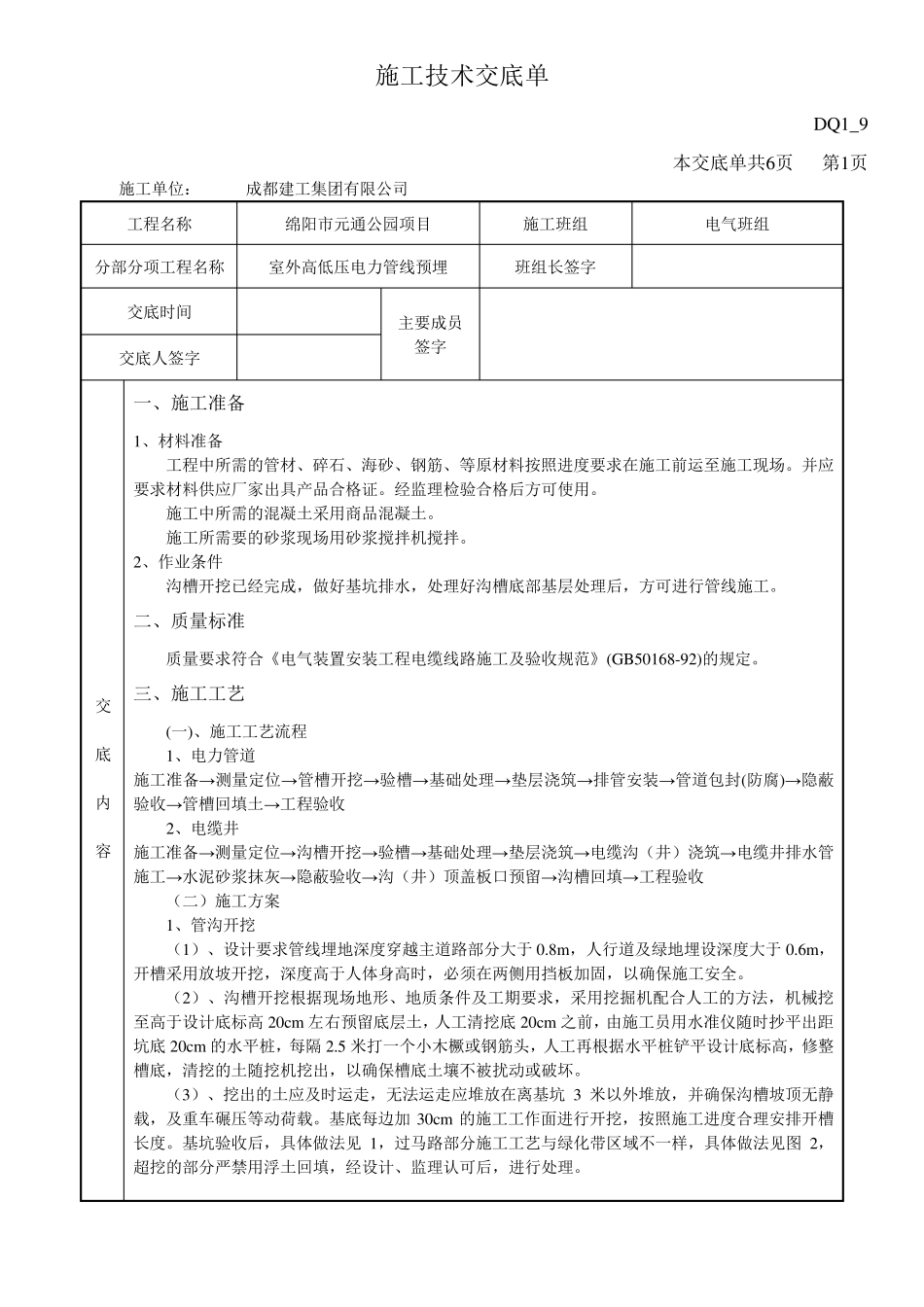

施工技术交底单 DQ1_9 本交底单共6页 第1页 施工单位： 成都建工集团有限公司 工程名称 绵阳市元通公园项目 施工班组 电气班组 分部分项工程名称 室外高低压电力管线预埋 班组长签字 交底时间 主要成员签字 交底人签字 交 底 内 容 一、施工准备 1、材料准备 工程中所需的管材、碎石、海砂、钢筋、等原材料按照进度要求在施工前运至施工现场。并应要求材料供应厂家出具产品合格证。经监理检验合格后方可使用。 施工中所需的混凝土采用商品混凝土。 施工所需要的砂浆现场用砂浆搅拌机搅拌。 2、作业条件 沟槽开挖已经完成，做好基坑排水，处理好沟槽底部基层处理后，方可进行管线施工。 二、质量标准 质量要求符合《电气装置安装工程电缆线路施工及验收规范》(GB50168-92)的规定。 三、施工工艺 (一)、施工工艺流程 1、电力管道 施工准备→测量定位→管槽开挖→验槽→基础处理→垫层浇筑→排管安装→管道包封(防腐)→隐蔽验收→管槽回填土→工程验收 2、电缆井 施工准备→测量定位→沟槽开挖→验槽→基础处理→垫层浇筑→电缆沟（井）浇筑→电缆井排水管施工→水泥砂浆抹灰→隐蔽验收→沟（井）顶盖板口预留→沟槽回填→工程验收 （二）施工方案 1、管沟开挖 （1）、设计要求管线埋地深度穿越主道路部分大于 0.8m ，人行道及绿地埋设深度大于 0.6m ，开槽采用放坡开挖，深度高于人体身高时，必须在两侧用挡板加固，以确保施工安全。 （2）、沟槽开挖根据现场地形、地质条件及工期要求，采用挖掘机配合人工的方法，机械挖至高于设计底标高20cm 左右预留底层土，人工清挖底20cm 之前，由施工员用水准仪随时抄平出距坑底20cm 的水平桩，每隔 2.5 米打一个小木橛或钢筋头，人工再根据水平桩铲平设计底标高，修整槽底，清挖的土随挖机挖出，以确保槽底土壤不被扰动或破坏。 （3）、挖出的土应及时运走，无法运走应堆放在离基坑 3 米以外堆放，并确保沟槽坡顶无静载，及重车碾压等动荷载。基底每边加 30cm 的施工工作面进行开挖，按照施工进度合理安排开槽长度。基坑验收后，具体做法见 1，过马路部分施工工艺与绿化带区域不一样，具体做法见图 2，超挖的部分严禁用浮土回填，经设计、监理认可后，进行处理。 施工技术交底单 DQ1_9 本交底单共6页 第2页 施工单位： 成都建工集团有限公司 工程名称 绵阳市元通公园项目 施工班组 电气班组 分部分项工程名称 室外高低压电力管线预埋 班...
