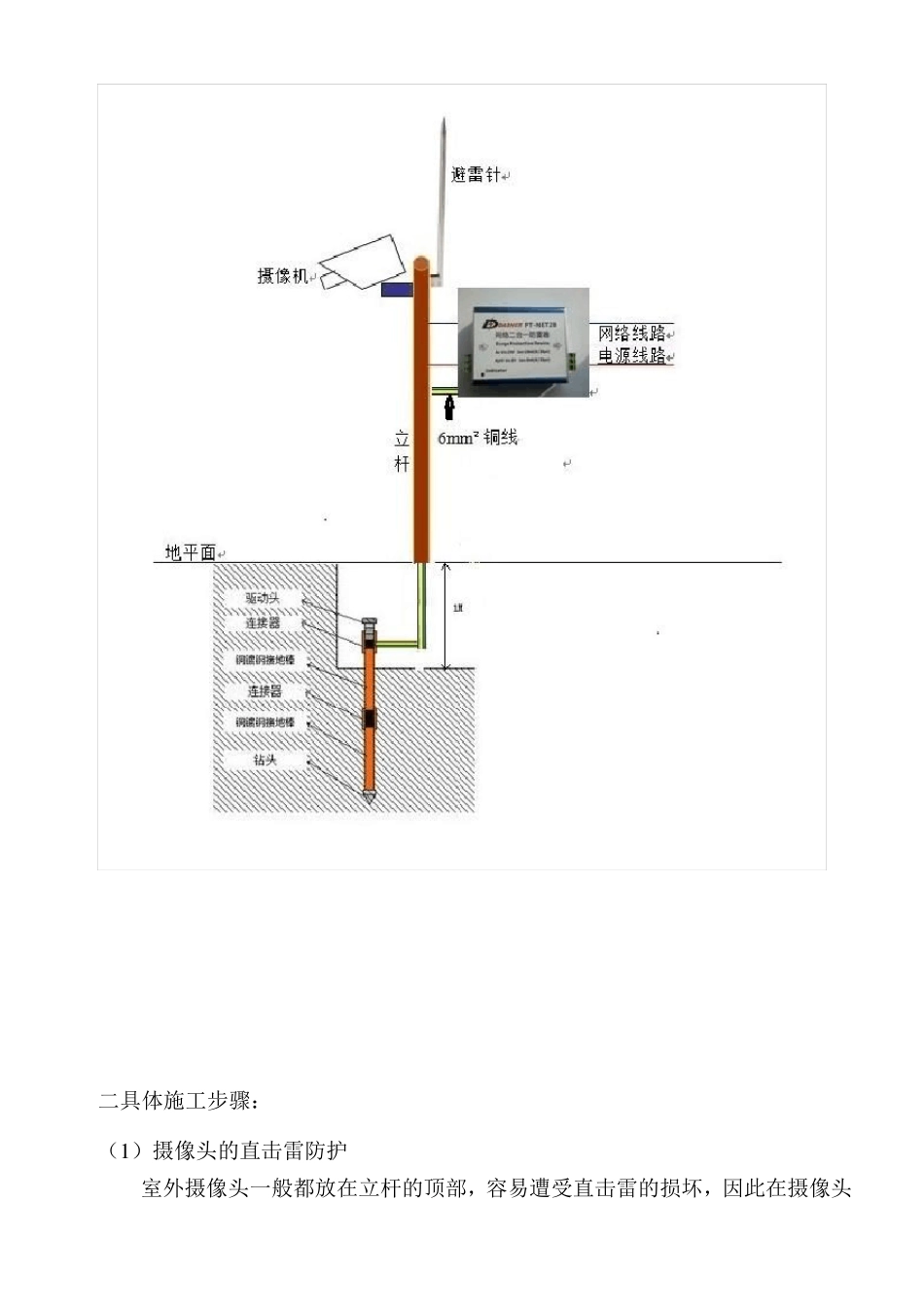

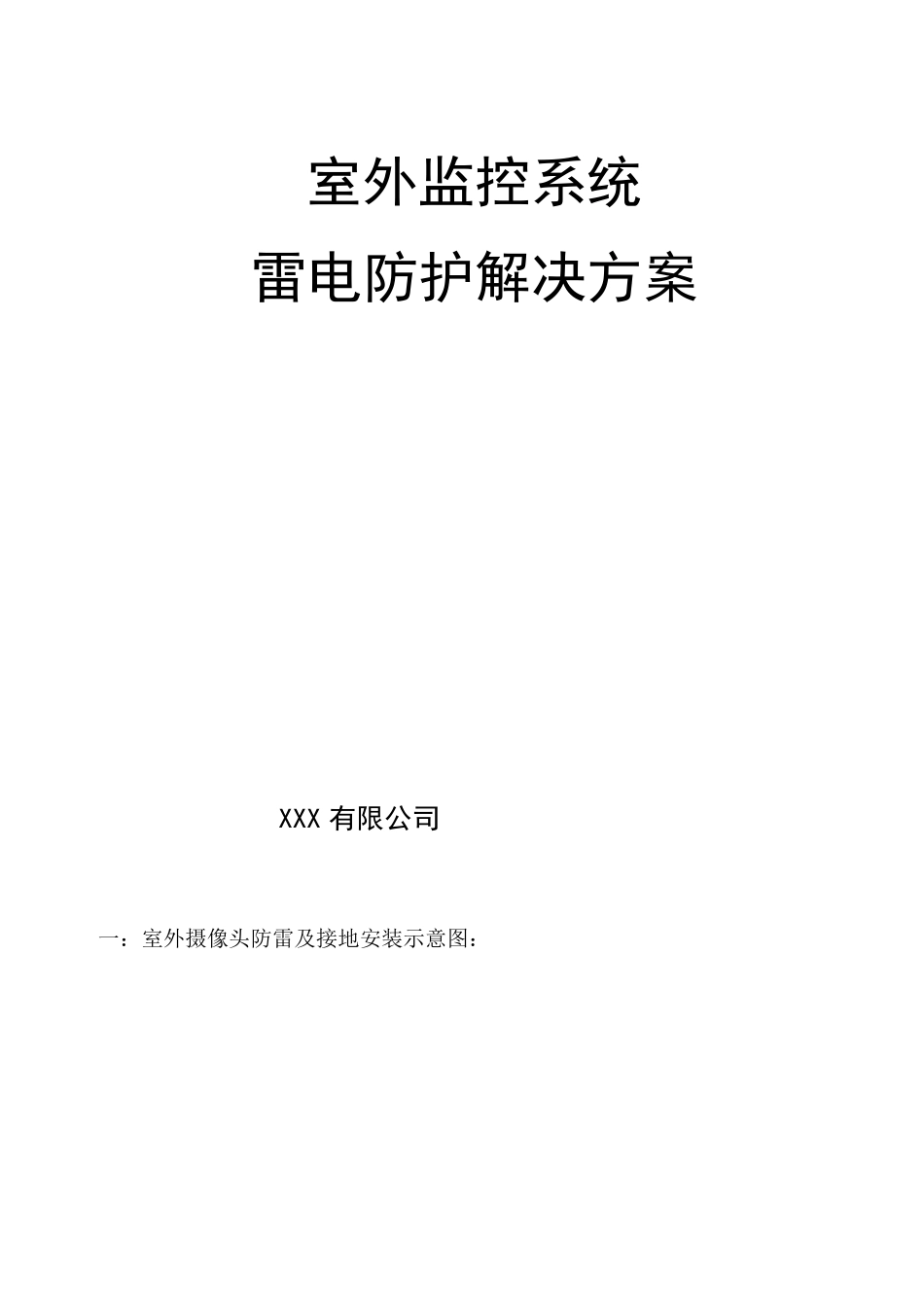

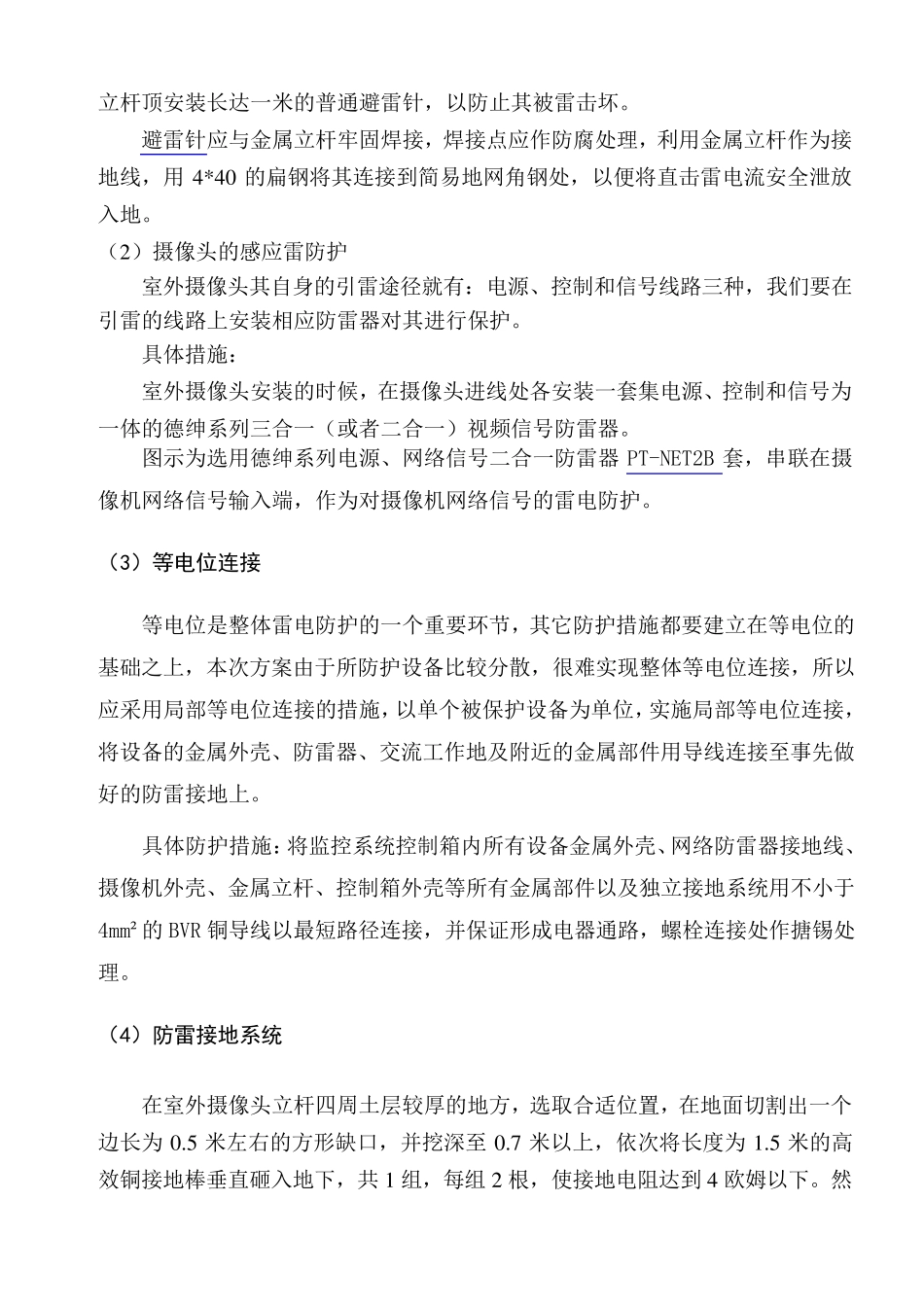

室外监控系统 雷电防护解决方案 XXX 有限公司 一：室外摄像头防雷及接地安装示意图： 二具体施工步骤： （1 ）摄像头的直击雷防护 室外摄像头一般都放在立杆的顶部，容易遭受直击雷的损坏，因此在摄像头立杆顶安装长达一米的普通避雷针，以防止其被雷击坏。 避雷针应与金属立杆牢固焊接，焊接点应作防腐处理，利用金属立杆作为接地线，用4 *4 0 的扁钢将其连接到简易地网角钢处，以便将直击雷电流安全泄放入地。 （2 ）摄像头的感应雷防护 室外摄像头其自身的引雷途径就有：电源、控制和信号线路三种，我们要在引雷的线路上安装相应防雷器对其进行保护。 具体措施： 室外摄像头安装的时候，在摄像头进线处各安装一套集电源、控制和信号为一体的德绅系列三合一（或者二合一）视频信号防雷器。 图示为选用德绅系列电源、网络信号二合一防雷器 PT-NET2B 套，串联在摄像机网络信号输入端，作为对摄像机网络信号的雷电防护。 （3）等电位连接 等电位是整体雷电防护的一个重要环节，其它防护措施都要建立在等电位的基础之上，本次方案由于所防护设备比较分散，很难实现整体等电位连接，所以应采用局部等电位连接的措施，以单个被保护设备为单位，实施局部等电位连接，将设备的金属外壳、防雷器、交流工作地及附近的金属部件用导线连接至事先做好的防雷接地上。 具体防护措施：将监控系统控制箱内所有设备金属外壳、网络防雷器接地线、摄像机外壳、金属立杆、控制箱外壳等所有金属部件以及独立接地系统用不小于4mm²的BVR 铜 导线以最 短 路径连接，并 保证 形 成 电器通路，螺 栓 连接处作搪 锡 处理。 （4）防雷接地系统 在室外摄像头立杆四 周 土 层 较厚 的地方，选取 合适 位置 ，在地面 切 割 出 一个边 长为0 .5 米左 右 的方形 缺 口 ，并 挖 深 至0 .7 米以上，依 次将长度 为1 .5 米的高效 铜 接地棒 垂 直砸 入地下 ，共 1 组 ，每 组 2 根 ，使 接地电阻 达到4 欧 姆 以下 。然后用16 mm²的BVR 铜线从已做好的总接地端子端进行有效连接后引至需要接地设备端。 焊接点或无镀锌部分，均应做防腐处理，涂沥青油或防锈漆防腐。 接地系统安装完成后，逐层回填泥土，在接地体周围不得填入砖石、焦渣、垃圾之类的杂物。 连接示意图： 铜包钢连接示意图： 第二种方法： 从经济角度出发，在室外摄像头各个立杆地笼四周挖四个500*500*500m m的坑，将四...
