室外管道工程竣工报告

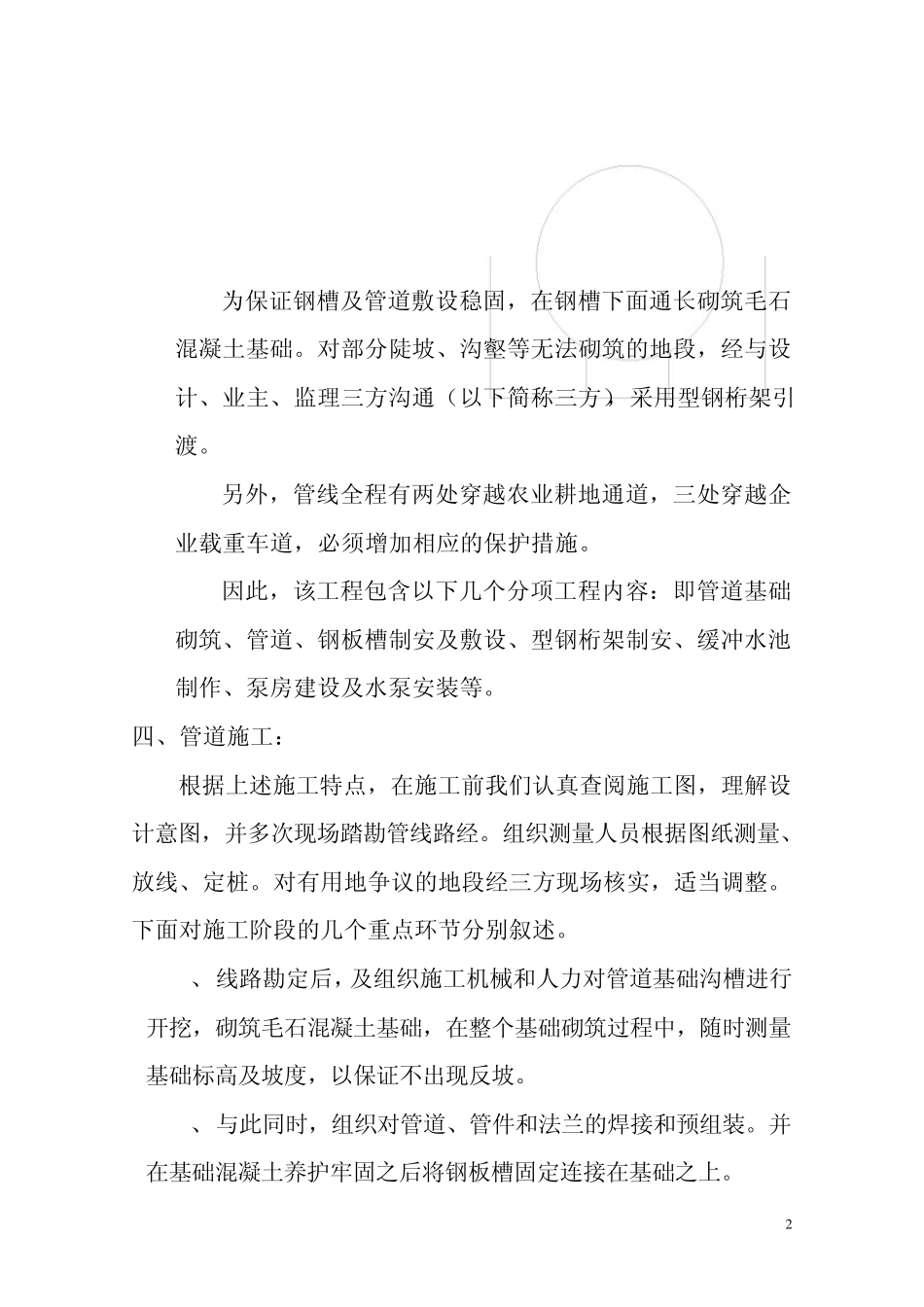

1 室外输水管道工程竣工报告 一、 单位工程名称：3000立方尾矿淋浴液深度处理工程 二、 分部工程名称：室外输水管道工程 三、 工程概况：矿业有限公司为加强环境治理，投资兴建日处理3000立方尾矿淋浴液深度处理工程。室外输水管道工程是该工程配套的室外输水管道分部工程。其目的是将大沙地尾矿库内的积液通过一、二级泵站和输水管道输送到污水处理站 2#水池，经一系列处理后达到排放标准。 输水管道采用 DN250的螺旋焊接钢管，全长约 1.6km。途经荒坡、沟壑、公路沿线等多种复杂地形，呈驼峰状单调升降无反坡走势。设计有一、二级泵站，每个泵站设两台水泵，一备一用。管线最低点为一级泵站水泵出水口，海拔标高：1840.84、二级泵站水泵出口海拔标高：1845.81、管线最高点海拔标高：1890.23、管线终点海拔标高 1846.95。一级泵站至二级泵站之间，设 100立方缓冲水池一座。 因管道内输送的液体含有毒有害物质，管道采用法兰连接，钢制垫片密封。为防止管道滴漏引起环境污染，全程加装 410X200X5的钢板槽用以收集可能出现的漏液及雨水。如下图所示： 2 为保证钢槽及管道敷设稳固，在钢槽下面通长砌筑毛石混凝土基础。对部分陡坡、沟壑等无法砌筑的地段，经与设计、业主、监理三方沟通（以下简称三方），采用型钢桁架引渡。 另外，管线全程有两处穿越农业耕地通道，三处穿越企业载重车道，必须增加相应的保护措施。 因此，该工程包含以下几个分项工程内容：即管道基础砌筑、管道、钢板槽制安及敷设、型钢桁架制安、缓冲水池制作、泵房建设及水泵安装等。 四、管道施工： 根据上述施工特点，在施工前我们认真查阅施工图，理解设计意图，并多次现场踏勘管线路经。组织测量人员根据图纸测量、放线、定桩。对有用地争议的地段经三方现场核实，适当调整。下面对施工阶段的几个重点环节分别叙述。 1、 线路勘定后，及组织施工机械和人力对管道基础沟槽进行开挖，砌筑毛石混凝土基础，在整个基础砌筑过程中，随时测量基础标高及坡度，以保证不出现反坡。 2、 与此同时，组织对管道、管件和法兰的焊接和预组装。并在基础混凝土养护牢固之后将钢板槽固定连接在基础之上。 3 3、 由于设计图纸未给出管道支座（也称鞍座）的具体制作方案，我们根据管道及钢板槽的实际情况，通过 CAD按实际尺寸放样，细化设计出管道支座的制作图，经三方审批同意后，交付加工厂批量制作。 4、 对路边陡坡及沟壑地段，因无法砌筑毛石混凝土基础，...
