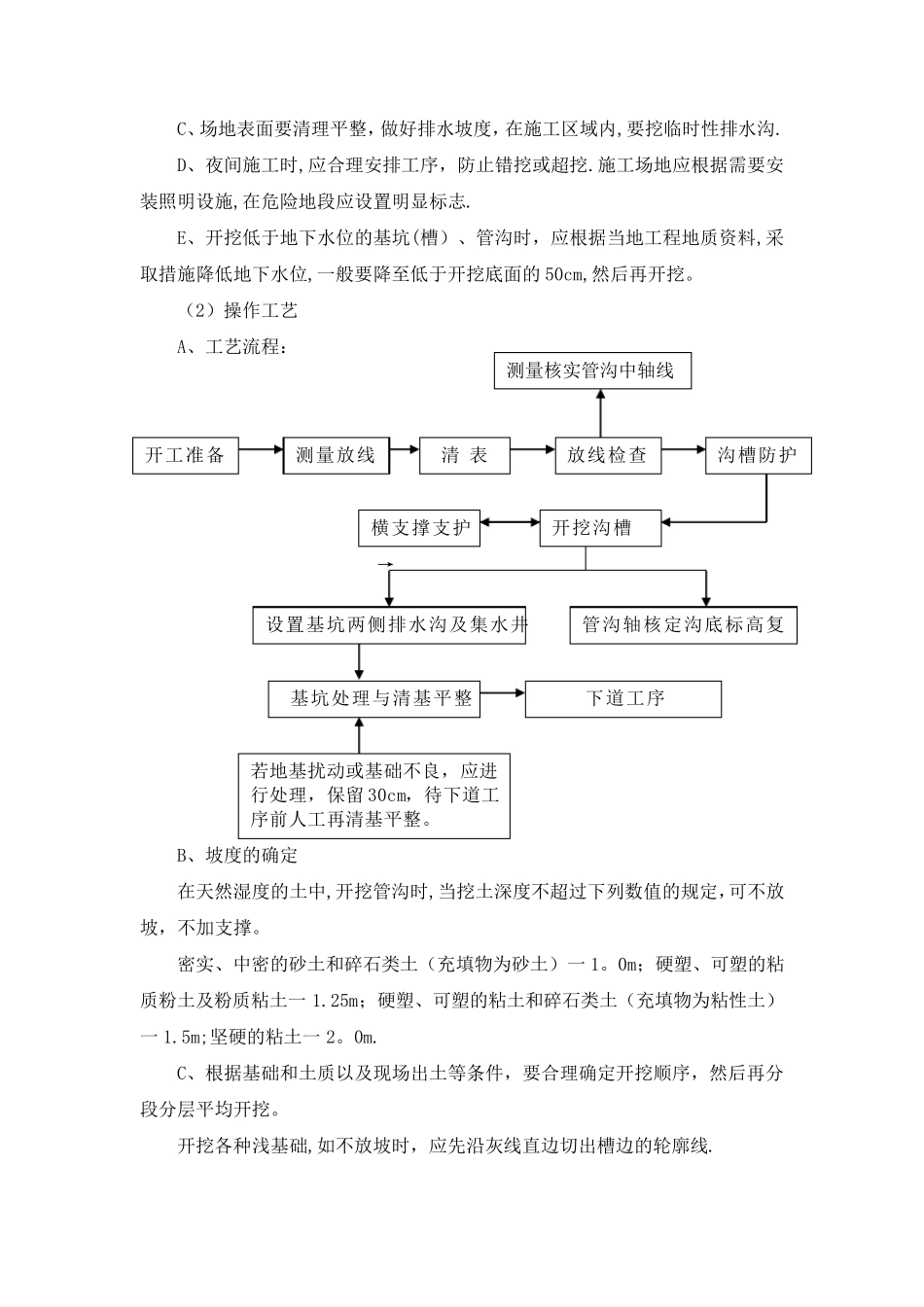

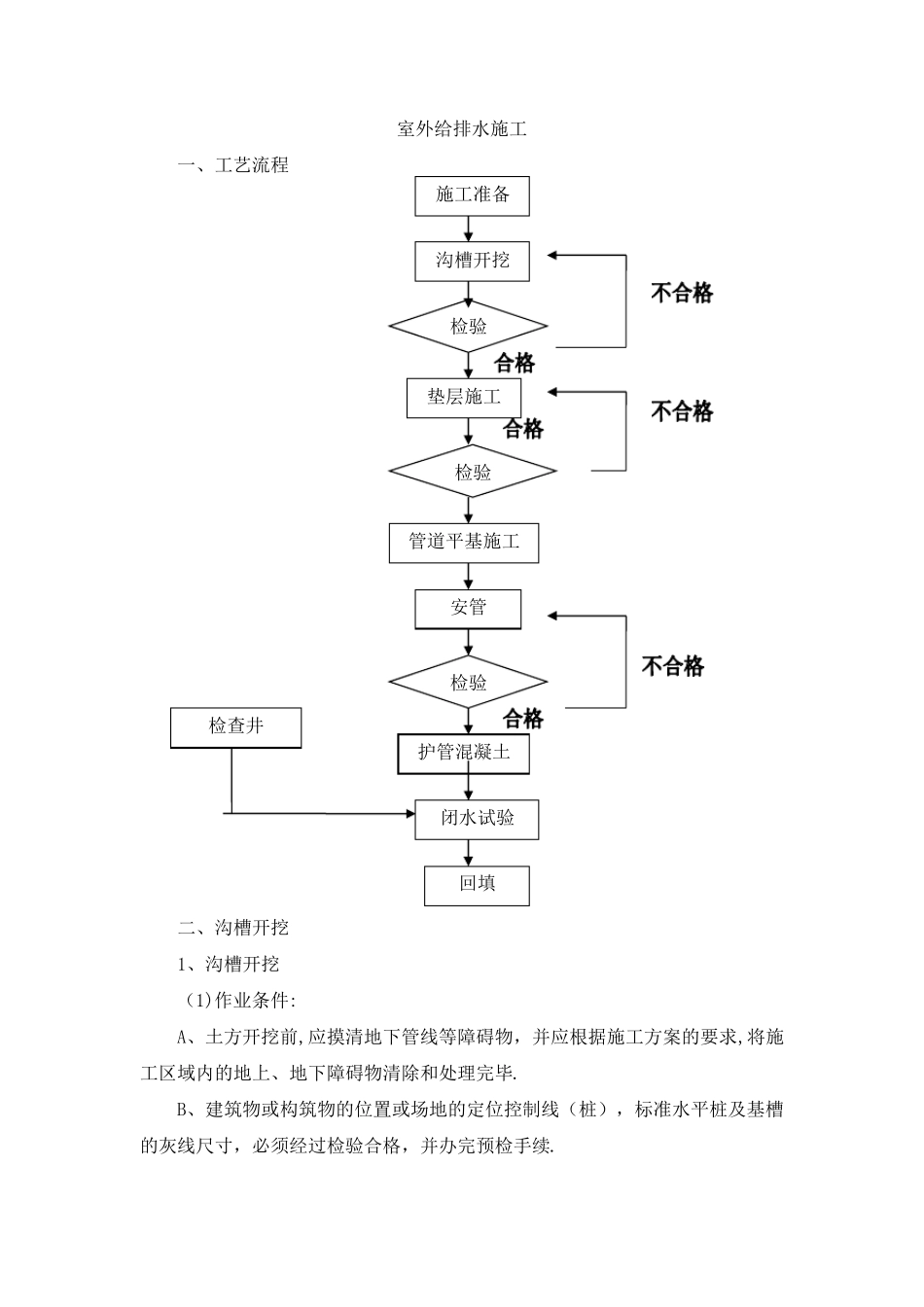

室外给排水施工 一、工艺流程 二、沟槽开挖 1、沟槽开挖 （1)作业条件: A、土方开挖前,应摸清地下管线等障碍物，并应根据施工方案的要求,将施工区域内的地上、地下障碍物清除和处理完毕. B、建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续. 施工准备 沟槽开挖 检验 垫层施工 检验 管道平基施工 安管 检验 护管混凝土 闭水试验 回填 检查井 C、场地表面要清理平整，做好排水坡度，在施工区域内,要挖临时性排水沟. D、夜间施工时,应合理安排工序，防止错挖或超挖.施工场地应根据需要安装照明设施,在危险地段应设置明显标志. E、开挖低于地下水位的基坑(槽）、管沟时，应根据当地工程地质资料,采取措施降低地下水位,一般要降至低于开挖底面的50cm,然后再开挖。 （2）操作工艺 A、工艺流程： → B、坡度的确定 在天然湿度的土中,开挖管沟时,当挖土深度不超过下列数值的规定，可不放坡，不加支撑。 密实、中密的砂土和碎石类土（充填物为砂土）一1。0m；硬塑、可塑的粘质粉土及粉质粘土一1.25m；硬塑、可塑的粘土和碎石类土（充填物为粘性土）一1.5m;坚硬的粘土一2。0m. C、根据基础和土质以及现场出土等条件，要合理确定开挖顺序，然后再分段分层平均开挖。 开挖各种浅基础,如不放坡时，应先沿灰线直边切出槽边的轮廓线. 测量核实管沟中轴线 管沟轴核定沟底标高复开工准备 测量放线 清 表 放线检查 沟槽防护 开挖沟槽 设置基坑两侧 排水沟及集 水井 横 支撑支护 下道 工序 基坑处 理与 清基平整 若 地基扰 动 或基础不良 ，应进行 处 理，保 留 30cm，待 下道 工序前 人 工再清基平整。 三 、 砂 垫 层 施 工 1、 材 料 要 求 ： （ 1） 细 砂 中 不 得 含 有 草 根 等 有 机 杂 质 ,冬 期 施 工 时 不 得 含 有 冰 冻 块 . （ 2)选 用 级 配 良 好 的 材 料 ， 石 子 的 最 大 粒 径 不 得 大 于 垫 层 厚 度 的 2/3， 且 不宜 大 于50mm,含 泥 量 不 大 于3%。 2、 作 业 条 件 （ 1） 填 筑 前 ， 应 作 好 相 应 的 检 查 验 收 ， 并 办 好 隐 检 手 续 。 (2） 根 据 砂 料 情 况 ， 确 定 垫 层 的 砂 石 级 配 ， 使 之 符 合 设 计 要 求 。 (3） 采 取 排 水...
