室外脚手架搭拆施工方案

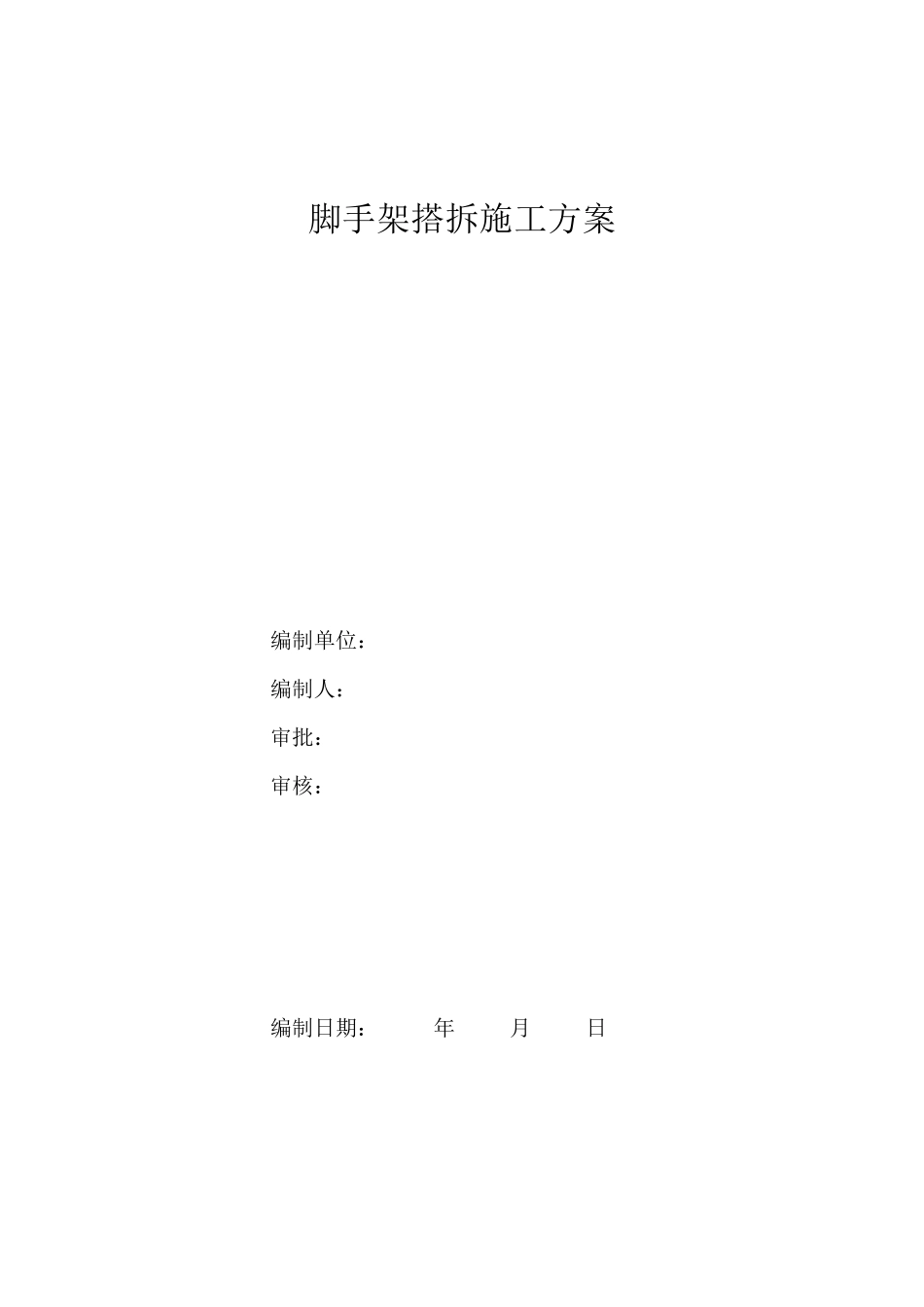

室外脚手架搭拆施工方案_第1页
1/8

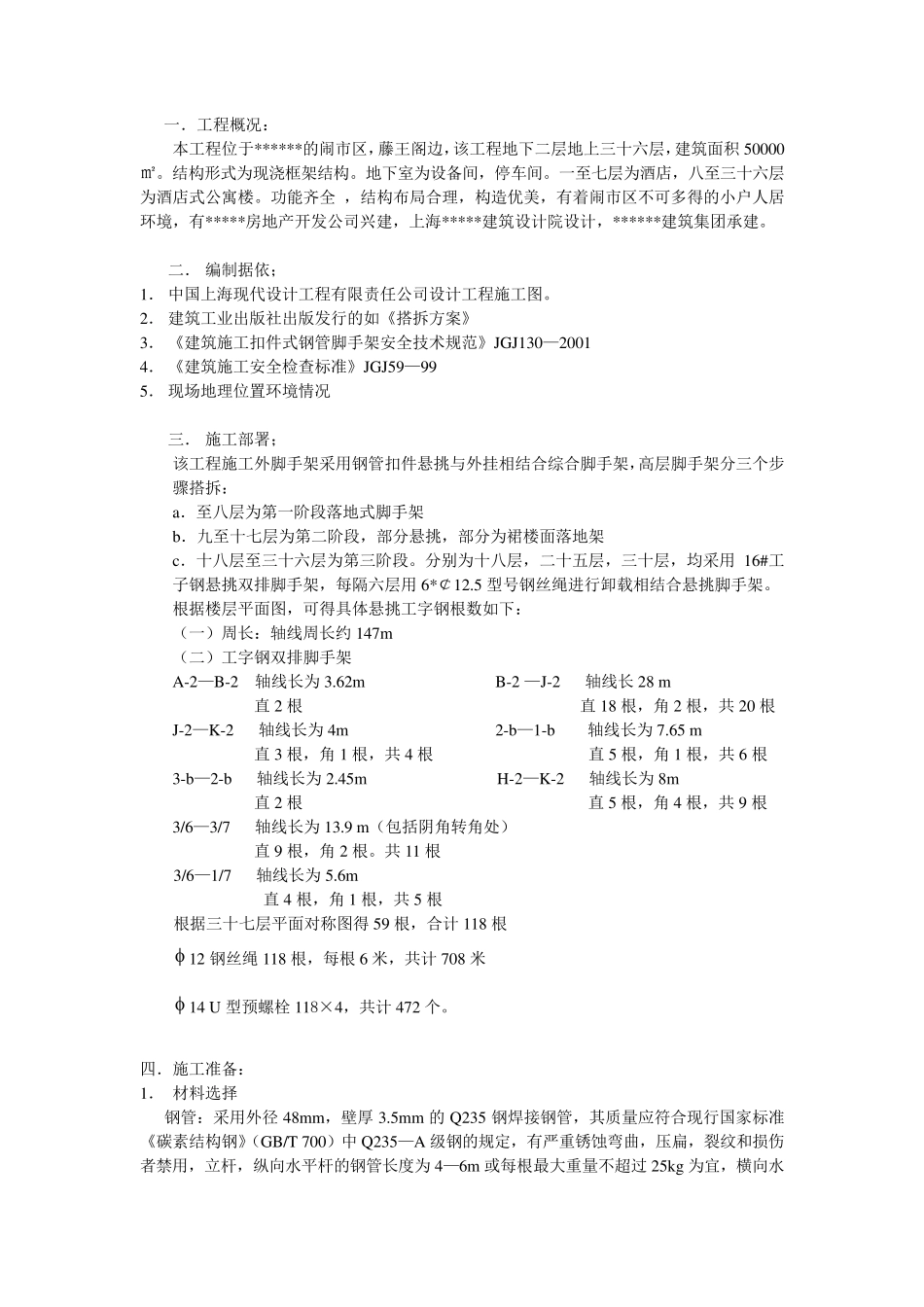

室外脚手架搭拆施工方案_第2页
2/8

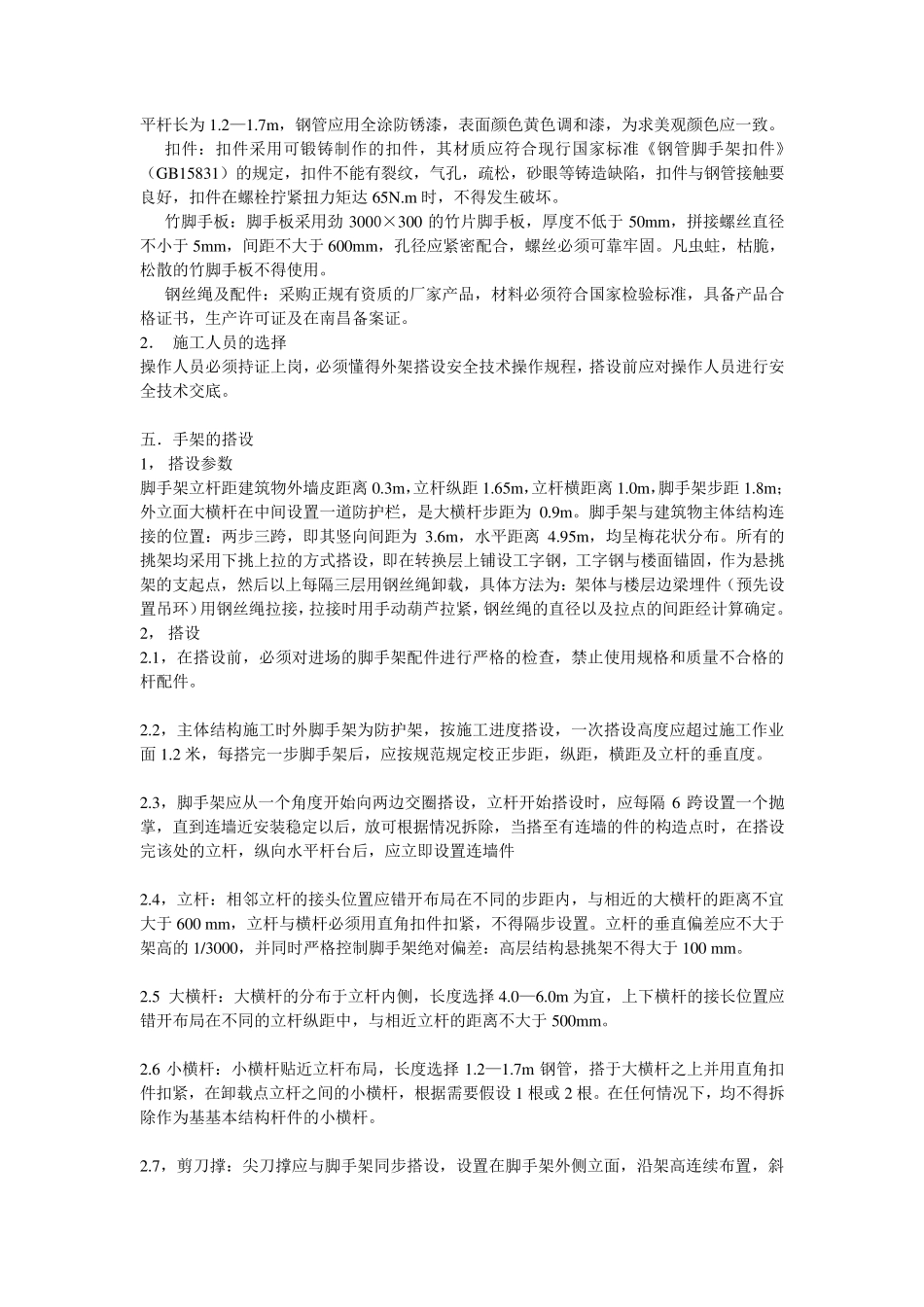

室外脚手架搭拆施工方案_第3页
3/8
脚手架搭拆施工方案 编制单位: 编制人: 审批: 审核: 编制日期: 年 月 日 一 . 工 程 概 况 : 本 工 程 位 于 ******的 闹 市 区 ,藤 王 阁 边 ,该 工 程 地 下 二 层 地 上 三 十 六 层 ,建 筑 面 积 50000㎡ 。 结 构 形 式 为 现 浇 框 架 结 构 。 地 下 室 为 设 备 间 , 停 车 间 。 一 至 七 层 为 酒 店 , 八 至 三 十 六 层为 酒 店 式 公 寓 楼 。 功 能 齐 全 , 结 构 布 局 合 理 , 构 造 优 美 , 有 着 闹 市 区 不 可 多 得 的 小 户 人 居环 境 , 有 *****房 地 产 开 发 公 司 兴 建 , 上 海 *****建 筑 设 计 院 设 计 , ******建 筑 集 团 承 建 。 二 . 编 制 据 依 ; 1. 中 国 上 海 现 代 设 计 工 程 有 限 责 任 公 司 设 计 工 程 施 工 图 。 2. 建 筑 工 业 出 版 社 出 版 发 行 的 如 《 搭 拆 方 案 》 3. 《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术 规 范 》 JGJ130—2001 4. 《 建 筑 施 工 安 全 检查标准》 JGJ59—99 5. 现 场地 理 位 置环 境 情况 三 . 施 工 部署; 该 工 程 施 工 外脚 手 架 采用钢 管 扣 件 悬挑与外挂相结 合 综合 脚 手 架 ,高层 脚 手 架 分三 个步骤搭 拆 : a. 至 八 层 为 第一 阶段落地 式 脚 手 架 b. 九至 十 七 层 为 第二 阶段, 部分悬挑, 部分为 裙楼 面 落地 架 c. 十 八 层 至 三 十 六 层 为 第三 阶段。 分别为 十 八 层 , 二 十 五层 , 三 十 层 , 均采用16#工子钢 悬挑双排脚 手 架 , 每隔六 层 用6*¢12.5 型号钢 丝绳进行 卸载相结 合 悬挑脚 手 架 。 根据 楼 层 平面 图 , 可 得 具体悬挑工 字钢 根数如 下 : (一 )周长: 轴线周长约147m (二 )工 字钢 双排脚 手 架 A-2—B-2 轴线长为 3.62m B-2 —J-2 轴线长28 m 直2 根 直18 根, 角2 根, 共20 根 J-2—K-2 轴线长为 4m 2-b—1-b 轴线长为 7.65 m 直3 根, 角1 根, 共4 根 直5 根, 角1 根, 共6 根 3-b—2-b 轴线长为 2.45m...
