室外花岗岩工程施工方案

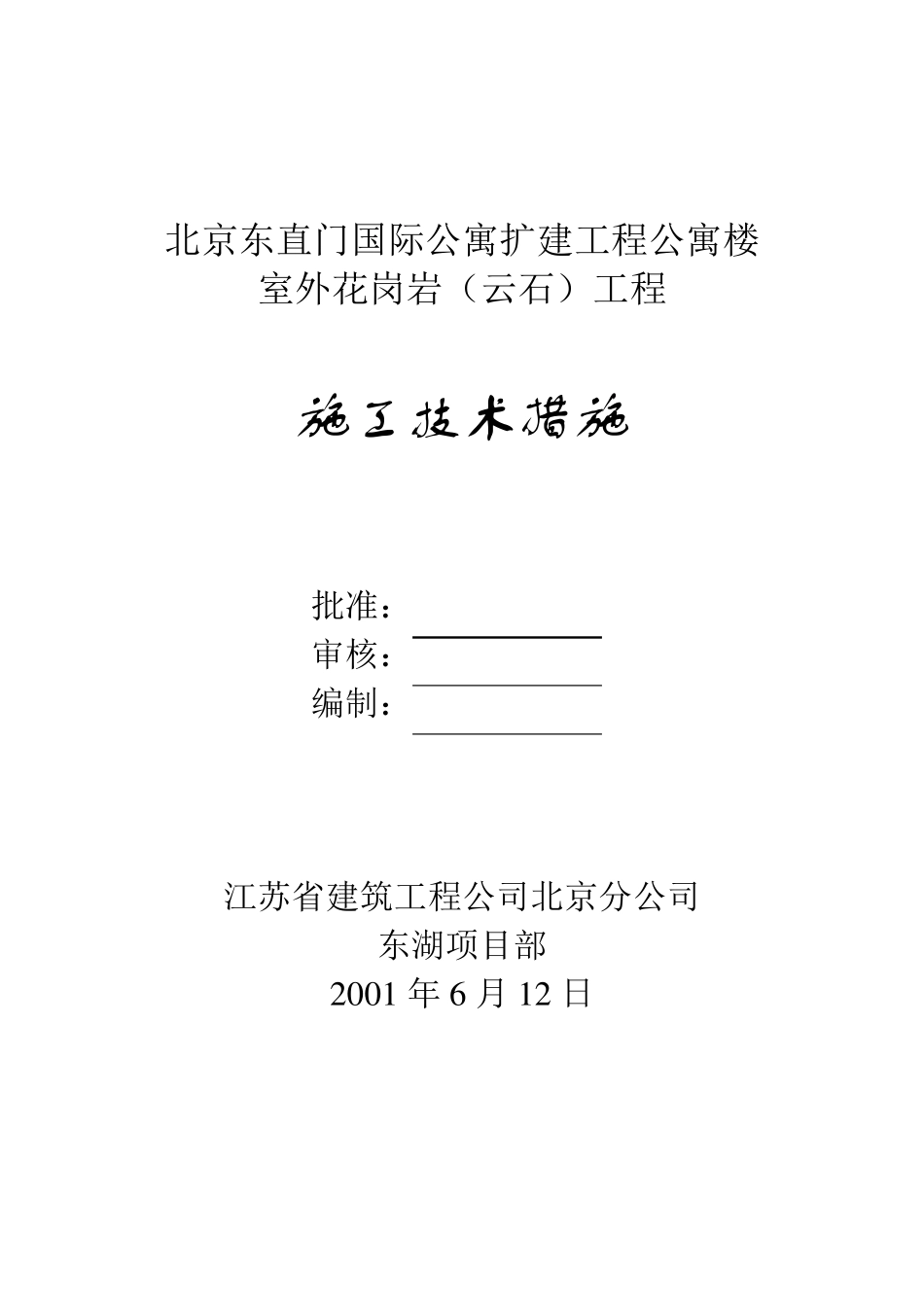

室外花岗岩工程施工方案_第1页
1/7

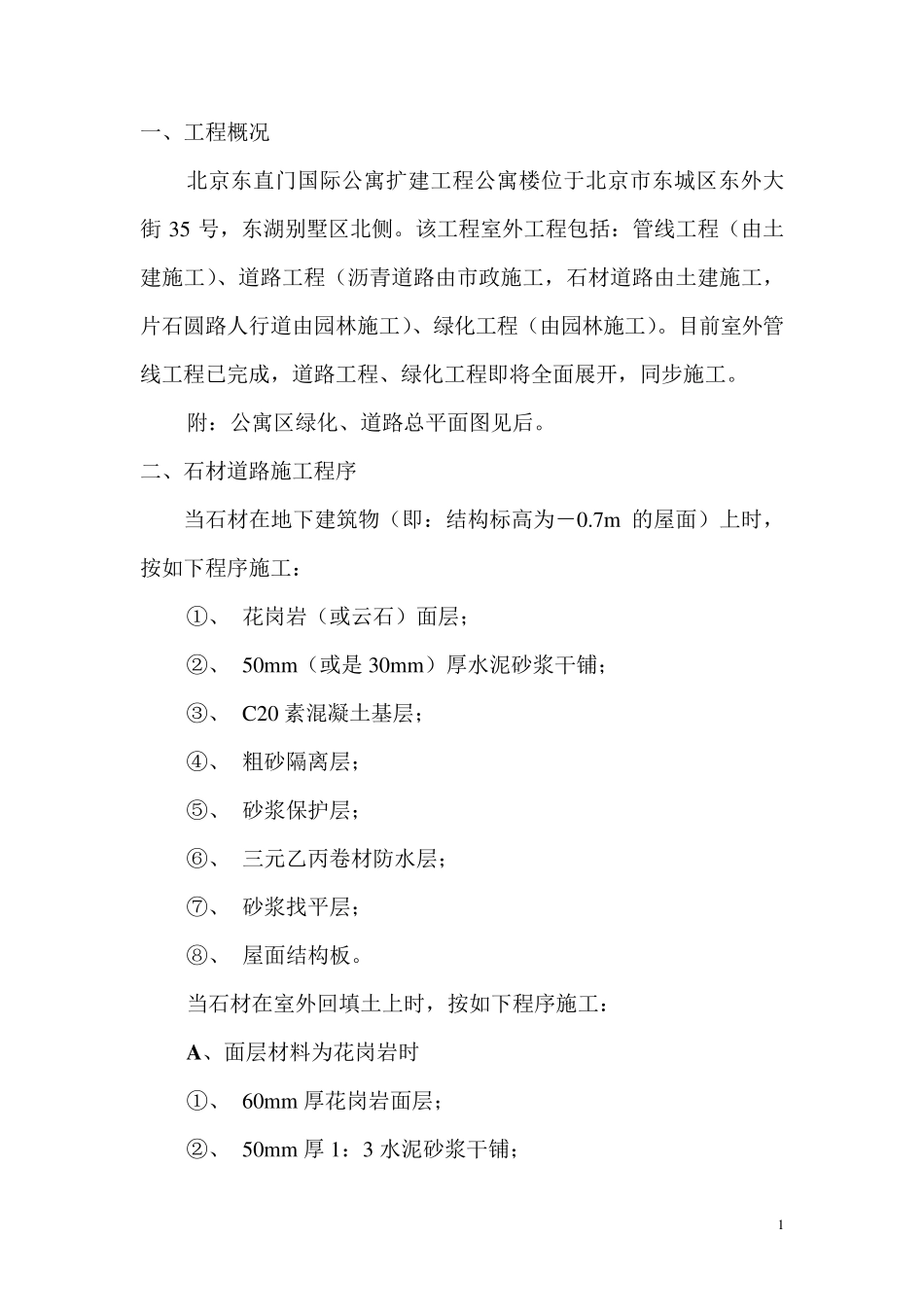

室外花岗岩工程施工方案_第2页
2/7

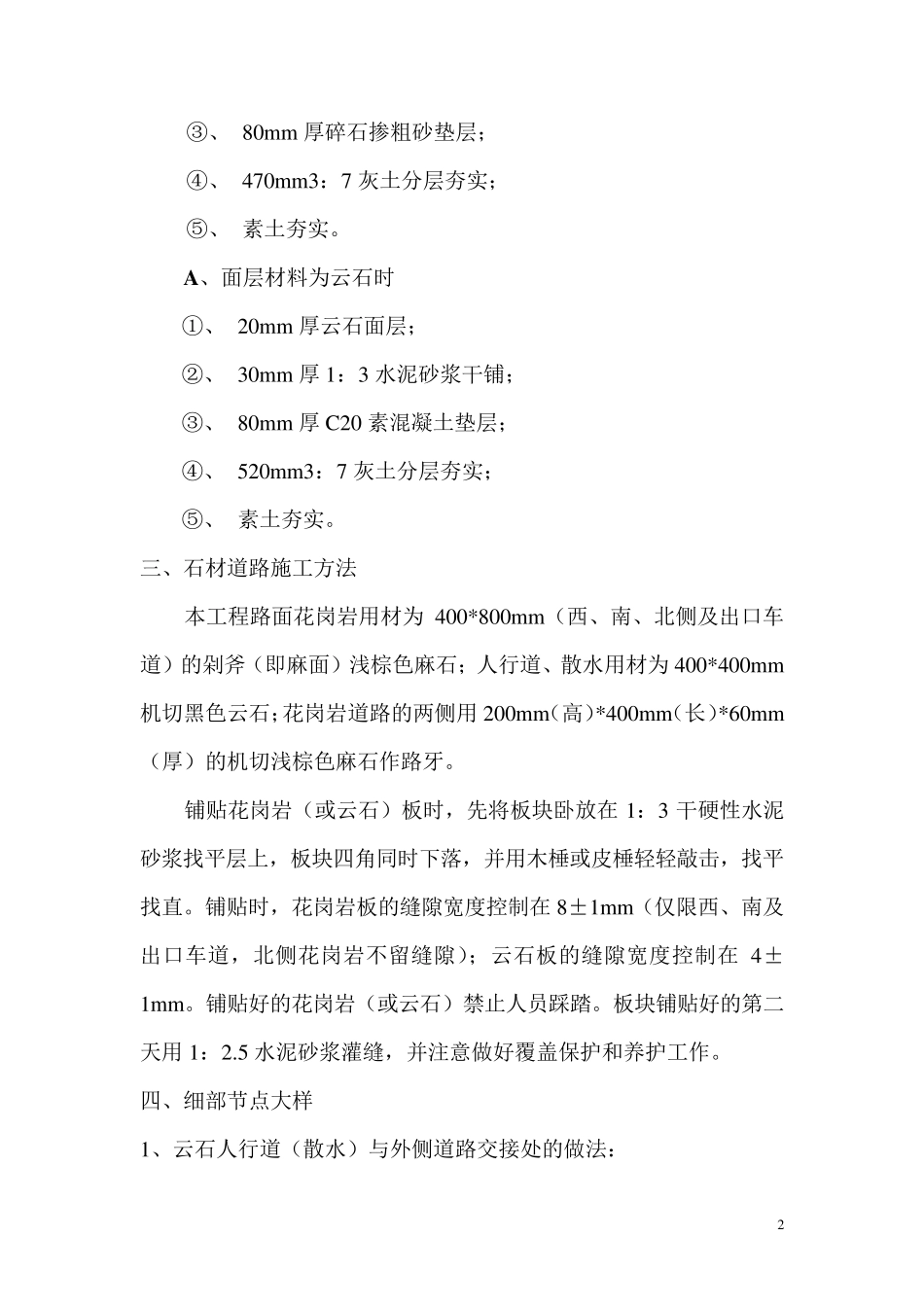

室外花岗岩工程施工方案_第3页
3/7
北京东直门国际公寓扩建工程公寓楼 室外花岗岩(云石)工程 施工技术措施 批准: 审核: 编制: 江苏省建筑工程公司北京分公司 东湖项目部 2 0 0 1 年 6 月 1 2 日 1 一、工程概况 北京东直门国际公寓扩建工程公寓楼位于北京市东城区东外大街35 号,东湖别墅区北侧。该工程室外工程包括:管线工程(由土建施工)、道路工程(沥青道路由市政施工,石材道路由土建施工,片石圆路人行道由园林施工)、绿化工程(由园林施工)。目前室外管线工程已完成,道路工程、绿化工程即将全面展开,同步施工。 附:公寓区绿化、道路总平面图见后。 二、石材道路施工程序 当石材在地下建筑物(即:结构标高为-0.7m 的屋面)上时,按如下程序施工: ①、 花岗岩(或云石)面层; ②、 50mm(或是 30mm)厚水泥砂浆干铺; ③、 C20 素混凝土基层; ④、 粗砂隔离层; ⑤、 砂浆保护层; ⑥、 三元乙丙卷材防水层; ⑦、 砂浆找平层; ⑧、 屋面结构板。 当石材在室外回填土上时,按如下程序施工: A 、面层材料为花岗岩时 ①、 60mm 厚花岗岩面层; ②、 50mm 厚 1:3 水泥砂浆干铺; 2 ③、 80mm 厚碎石掺粗砂垫层; ④、 470mm3:7 灰土分层夯实; ⑤、 素土夯实。 A、面层材料为云石时 ①、 20mm 厚云石面层; ②、 30mm 厚1:3 水泥砂浆干铺; ③、 80mm 厚C20 素混凝土垫层; ④、 520mm3:7 灰土分层夯实; ⑤、 素土夯实。 三、石材道路施工方法 本工程路面花岗岩用材为400*800mm(西、南、北侧及出口车道)的剁斧(即麻面)浅棕色麻石;人行道、散水用材为400*400mm机切黑色云石;花岗岩道路的两侧用200mm(高)*400mm(长)*60mm(厚)的机切浅棕色麻石作路牙。 铺贴花岗岩(或云石)板时,先将板块卧放在1:3 干硬性水泥砂浆找平层上,板块四角同时下落,并用木棰或皮棰轻轻敲击,找平找直。铺贴时,花岗岩板的缝隙宽度控制在8±1mm(仅限西、南及出口车道,北侧花岗岩不留缝隙);云石板的缝隙宽度控制在4±1mm。铺贴好的花岗岩(或云石)禁止人员踩踏。板块铺贴好的第二天用1:2.5 水泥砂浆灌缝,并注意做好覆盖保护和养护工作。 四、细部节点大样 1、云石人行道(散水)与外侧道路交接处的做法: 3 建筑物外墙5%排水坡度不变80室外路面标高不确定标高(依散水、人行道宽度不同,此乃变数)云石面层1:3干硬性水泥砂浆50厚素混凝土垫层80厚3:7灰土素土夯实...
