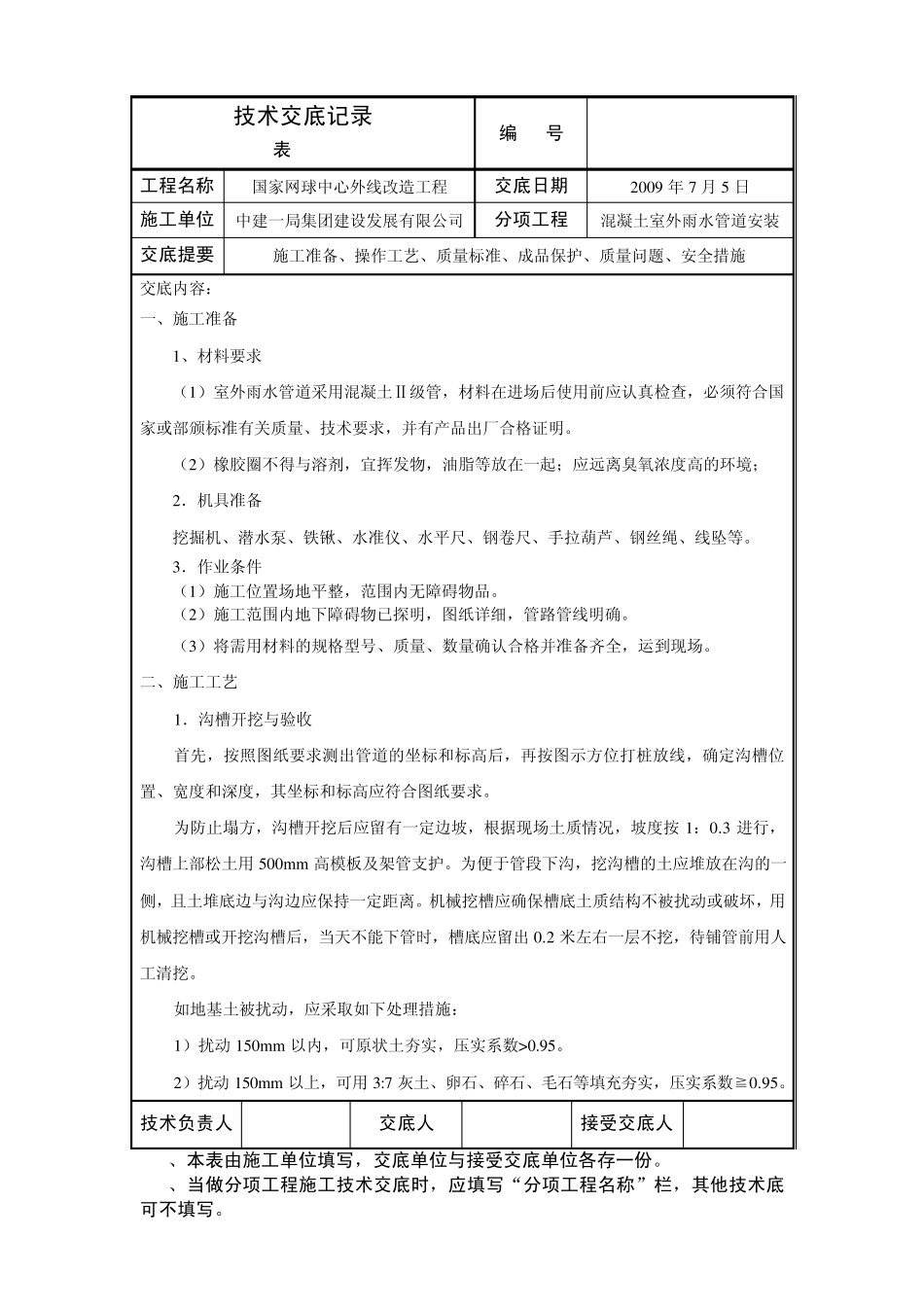

技术交底记录 表C2-1 编 号 工程名称 国家网球中心外线改造工程 交底日期 2009 年7 月5 日 施工单位 中建一局集团建设发展有限公司 分项工程 混凝土室外雨水管道安装 交底提要 施工准备、操作工艺、质量标准、成品保护、质量问题、安全措施 交底内容： 一、施工准备 1、材料要求 （1）室外雨水管道采用混凝土Ⅱ级管，材料在进场后使用前应认真检查，必须符合国家或部颁标准有关质量、技术要求，并有产品出厂合格证明。 （2）橡胶圈不得与溶剂，宜挥发物，油脂等放在一起；应远离臭氧浓度高的环境； 2．机具准备 挖掘机、潜水泵、铁锹、水准仪、水平尺、钢卷尺、手拉葫芦、钢丝绳、线坠等。 3．作业条件 （1）施工位置场地平整，范围内无障碍物品。 （2）施工范围内地下障碍物已探明，图纸详细，管路管线明确。 （3）将需用材料的规格型号、质量、数量确认合格并准备齐全，运到现场。 二、施工工艺 1．沟槽开挖与验收 首先，按照图纸要求测出管道的坐标和标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合图纸要求。 为防止塌方，沟槽开挖后应留有一定边坡，根据现场土质情况，坡度按 1：0.3 进行，沟槽上部松土用500m m 高模板及架管支护。为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定距离。机械挖槽应确保槽底土质结构不被扰动或破坏，用机械挖槽或开挖沟槽后，当天不能下管时，槽底应留出 0.2 米左右一层不挖，待铺管前用人工清挖。 如地基土被扰动，应采取如下处理措施： 1）扰动 150m m 以内，可原状土夯实，压实系数>0.95。 2）扰动 150m m 以上，可用3:7 灰土、卵石、碎石、毛石等填充夯实，压实系数≧0.95。 技术负责人 交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术底可不填写。 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术底可不填写。 工程名称 国家网球中心外线改造工程 交底日期 施工单位 中建一局集团建设发展有限公司 分项工程 混凝土室外雨水管道安装 交底提要 施工准备、操作工艺、质量标准、成品保护、质量问题、安全措施 交底内容： 2、管基础施工： 管道基础采用C15、120°混凝土垫层基础，每节管道中间部位...
