家用白炽灯、电度表、漏电开关、荧光灯的接法

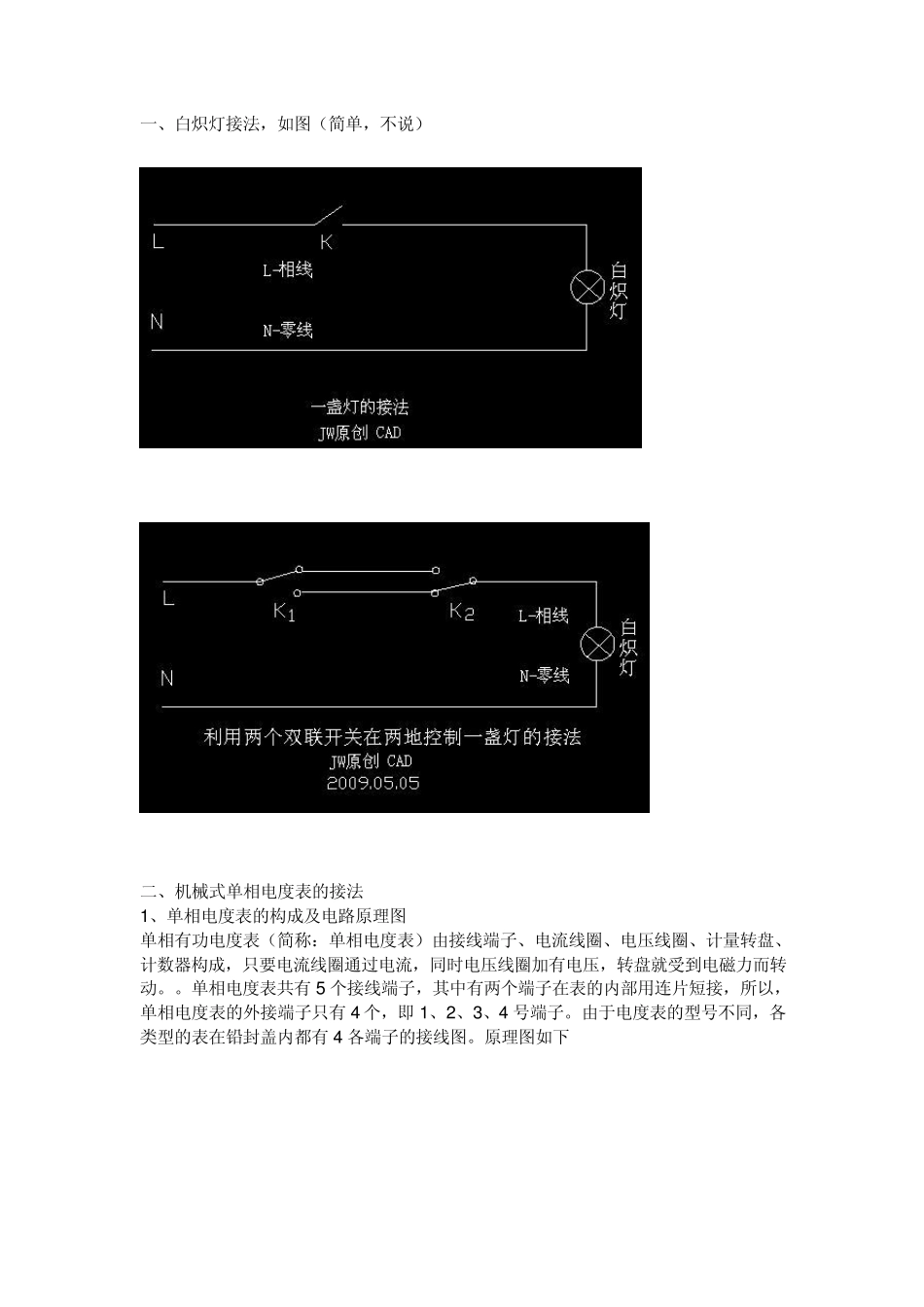

家用白炽灯、电度表、漏电开关、荧光灯的接法_第1页
1/7

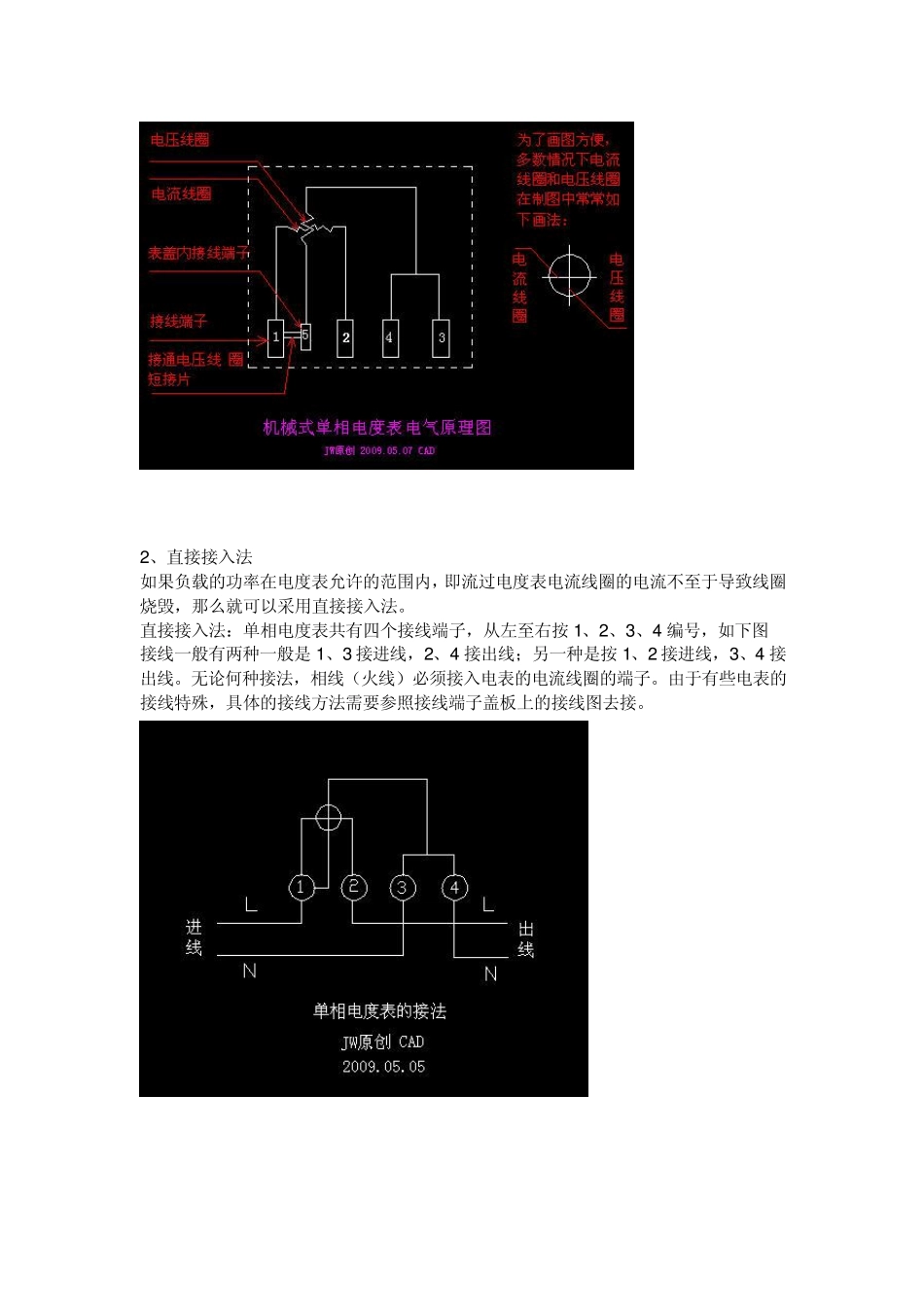

家用白炽灯、电度表、漏电开关、荧光灯的接法_第2页
2/7

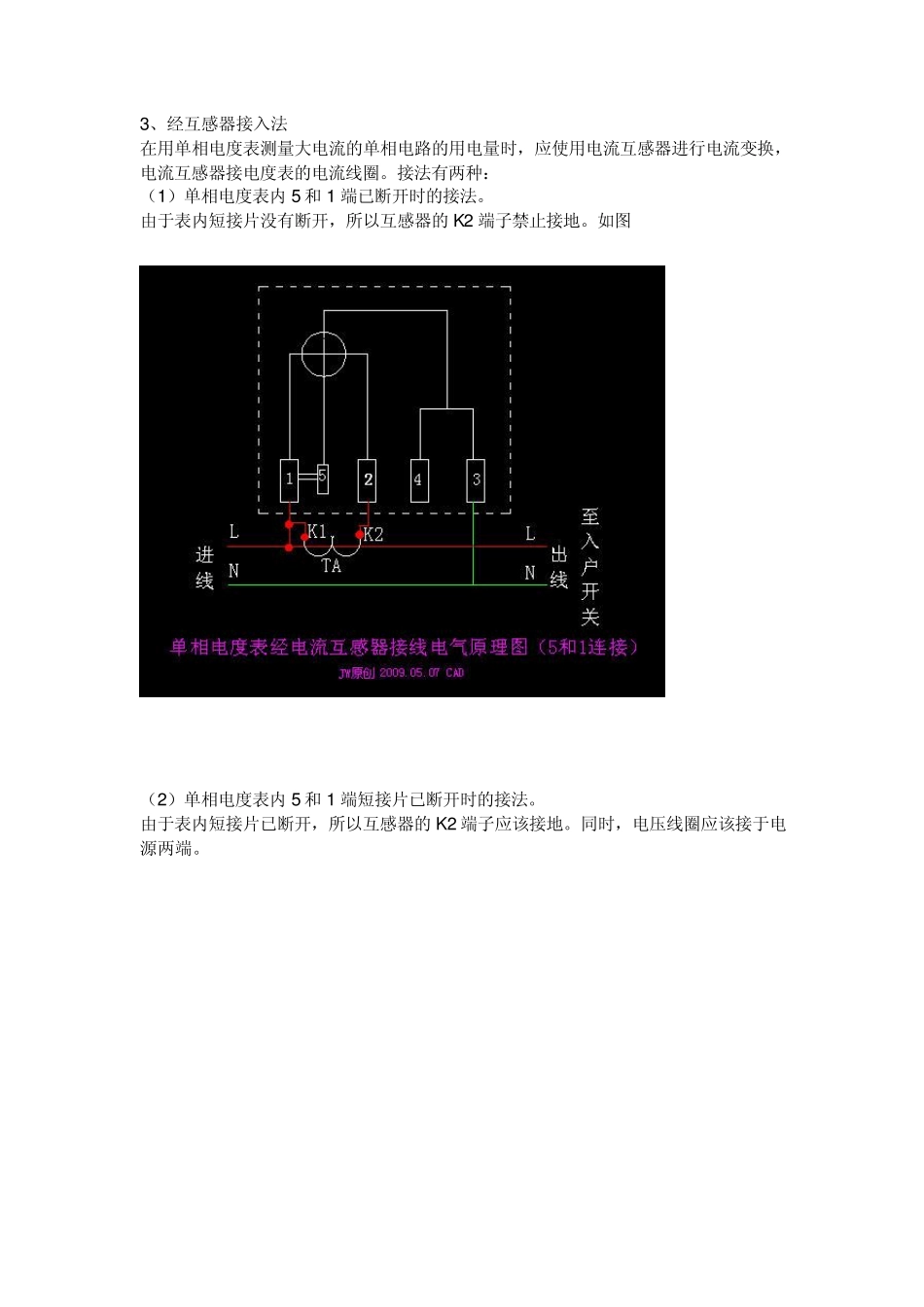

家用白炽灯、电度表、漏电开关、荧光灯的接法_第3页
3/7
一、白炽灯接法,如图(简单,不说) 二、机械式单相电度表的接法 1、单相电度表的构成及电路原理图 单相有功电度表(简称:单相电度表)由接线端子、电流线圈、电压线圈、计量转盘、计数器构成,只要电流线圈通过电流,同时电压线圈加有电压,转盘就受到电磁力而转动。。单相电度表共有 5 个接线端子,其中有两个端子在表的内部用连片短接,所以,单相电度表的外接端子只有 4 个,即 1、2、3、4 号端子。由于电度表的型号不同,各类型的表在铅封盖内都有 4 各端子的接线图。原理图如下 2、直接接入法 如果负载的功率在电度表允许的范围内,即流过电度表电流线圈的电流不至于导致线圈烧毁,那么就可以采用直接接入法。 直接接入法:单相电度表共有四个接线端子,从左至右按 1、2、3、4 编号,如下图 接线一般有两种一般是 1、3 接进线,2、4 接出线;另一种是按 1、2 接进线,3、4 接出线。无论何种接法,相线(火线)必须接入电表的电流线圈的端子。由于有些电表的接线特殊,具体的接线方法需要参照接线端子盖板上的接线图去接。 3、经互感器接入法 在用单相电度表测量大电流的单相电路的用电量时,应使用电流互感器进行电流变换,电流互感器接电度表的电流线圈。接法有两种: (1)单相电度表内 5 和 1 端已断开时的接法。 由于表内短接片没有断开,所以互感器的 K2 端子禁止接地。如图 (2)单相电度表内 5 和 1 端短接片已断开时的接法。 由于表内短接片已断开,所以互感器的 K2 端子应该接地。同时,电压线圈应该接于电源两端。 四、机械式三相四线制有功电度表的常用接法,如下图 1、直接接入法 如果负载的功率在电度表允许的范围内,那么就可以采用直接接入法。 2、经互感器接入法 在用三相电度表测量大电流的三相电路的用电量时,因为线路流过的电流很大,例如300-500A ,不可能采用直接接入法,应使用电流互感器进行电流变换,将大的电流变换成小的电流,即电度表能承受的电流,然后再进行计量。一般来说,电流互感器的二次侧电流都是 5A ,例如 300/5,100/5。关于如何计算用电量,前一篇博文已提到,请返回博客中看“电子电工”类博文查阅。 三、漏电开关的接法,如下图(简单,不说) 漏电开关的工作原理:下面所说的是“不全断开型漏”电开关,这种不全断开的漏电开关,在接线端子上会注明拿一根应接零线,大多指标零线“N”,那么这个端子必须接零线,这种开关在跳闸时,零线是不...
