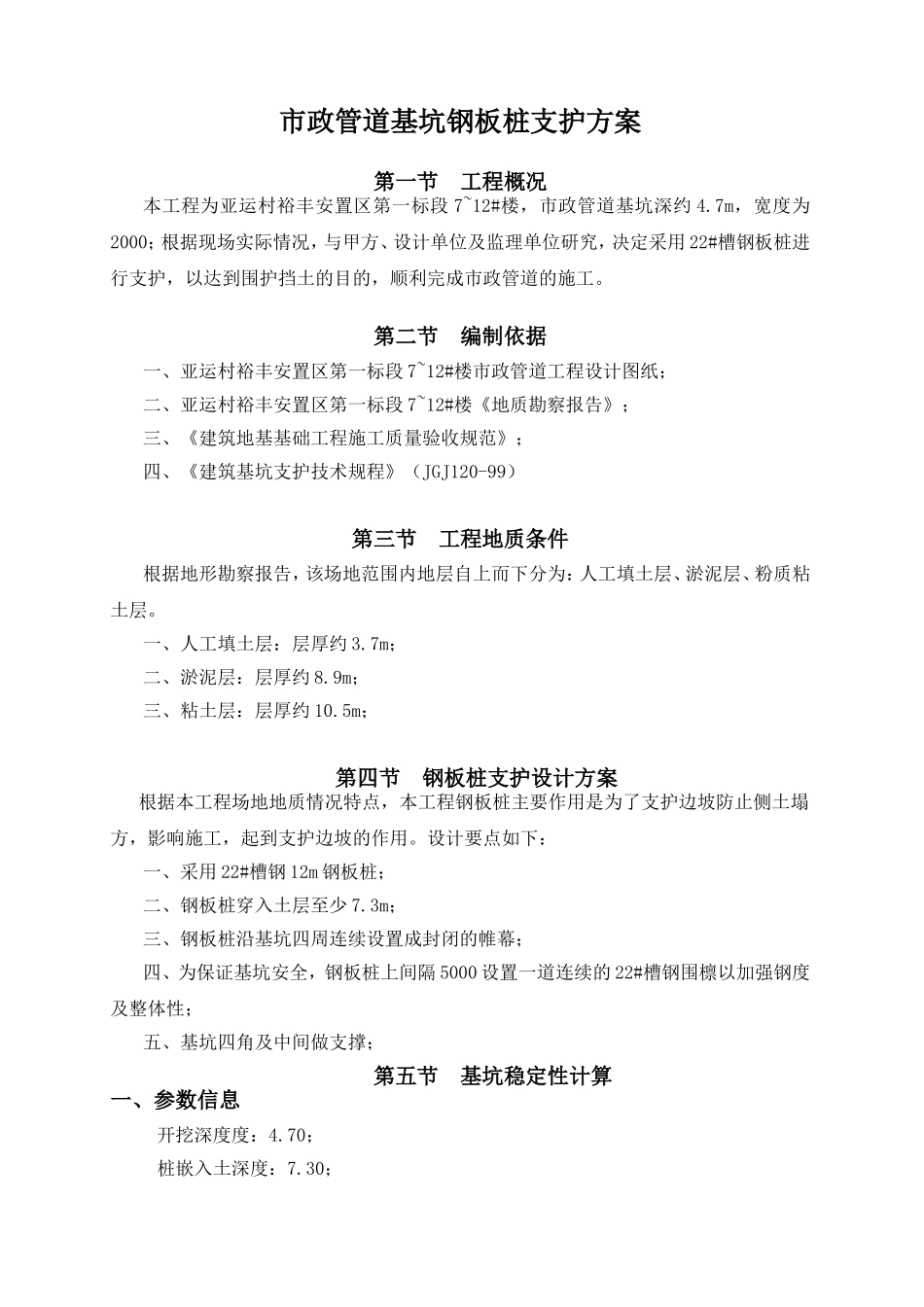

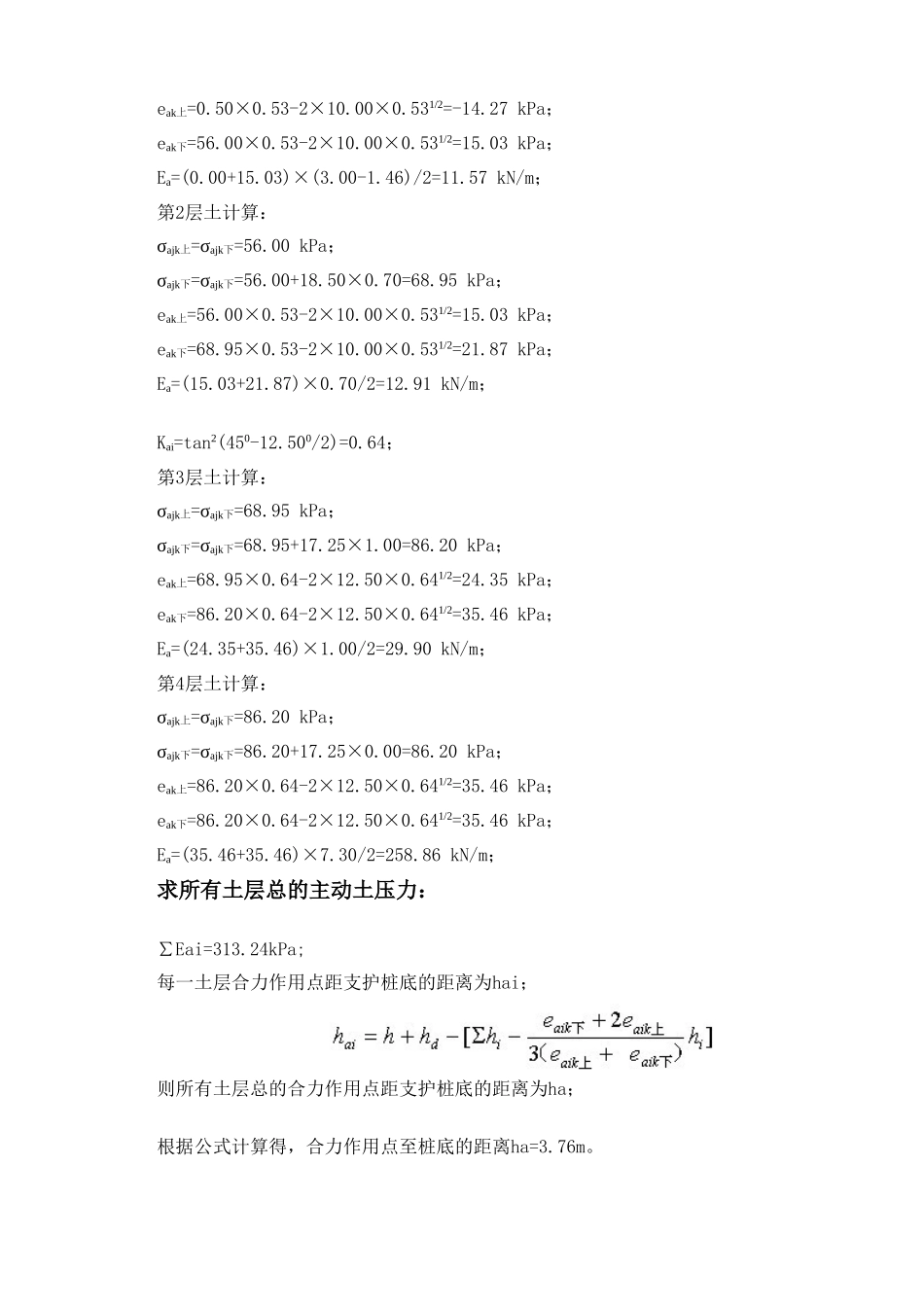

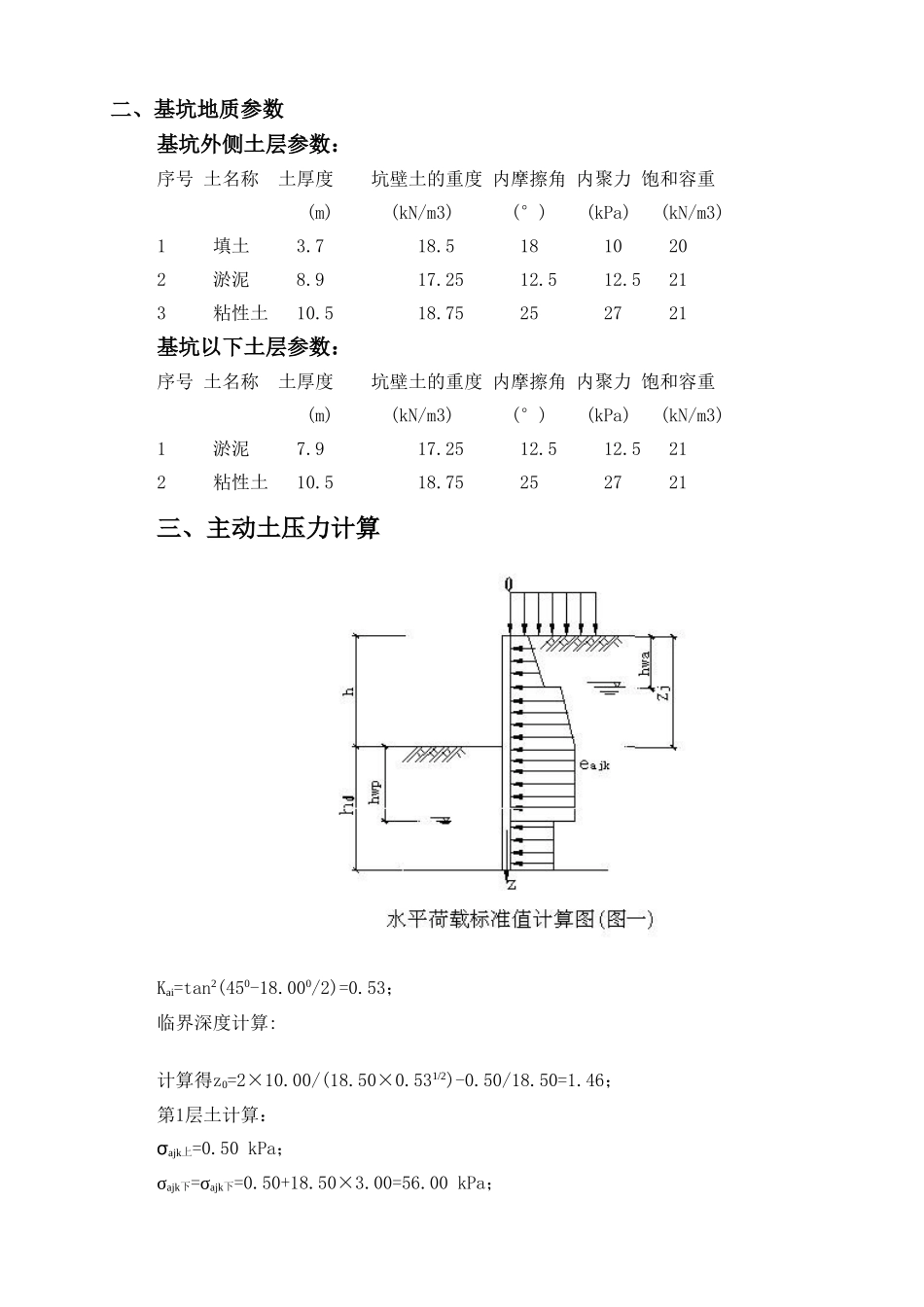

市政管道基坑钢板桩支护方案第一节工程概况本工程为亚运村裕丰安置区第一标段7~12#楼，市政管道基坑深约4.7m，宽度为2000；根据现场实际情况，与甲方、设计单位及监理单位研究，决定采用22#槽钢板桩进行支护，以达到围护挡土的目的，顺利完成市政管道的施工。第二节编制依据一、亚运村裕丰安置区第一标段7~12#楼市政管道工程设计图纸；二、亚运村裕丰安置区第一标段7~12#楼《地质勘察报告》；三、《建筑地基基础工程施工质量验收规范》；四、《建筑基坑支护技术规程》（JGJ120-99）第三节工程地质条件根据地形勘察报告，该场地范围内地层自上而下分为：人工填土层、淤泥层、粉质粘土层。一、人工填土层：层厚约3.7m；二、淤泥层：层厚约8.9m；三、粘土层：层厚约10.5m；第四节钢板桩支护设计方案根据本工程场地地质情况特点，本工程钢板桩主要作用是为了支护边坡防止侧土塌方，影响施工，起到支护边坡的作用。设计要点如下：一、采用22#槽钢12m钢板桩；二、钢板桩穿入土层至少7.3m；三、钢板桩沿基坑四周连续设置成封闭的帷幕；四、为保证基坑安全，钢板桩上间隔5000设置一道连续的22#槽钢围檩以加强钢度及整体性；五、基坑四角及中间做支撑；第五节基坑稳定性计算一、参数信息开挖深度度：4.70；桩嵌入土深度：7.30；二、基坑地质参数基坑外侧土层参数：序号土名称土厚度坑壁土的重度内摩擦角内聚力饱和容重(m)(kN/m3)(°)(kPa)(kN/m3)1填土3.718.51810202淤泥8.917.2512.512.5213粘性土10.518.75252721基坑以下土层参数：序号土名称土厚度坑壁土的重度内摩擦角内聚力饱和容重(m)(kN/m3)(°)(kPa)(kN/m3)1淤泥7.917.2512.512.5212粘性土10.518.75252721三、主动土压力计算Kai=tan2(450-18.000/2)=0.53；临界深度计算:计算得z0=2×10.00/(18.50×0.531/2)-0.50/18.50=1.46；第1层土计算：σajk上=0.50kPa；σajk下=σajk下=0.50+18.50×3.00=56.00kPa；eak上=0.50×0.53-2×10.00×0.531/2=-14.27kPa；eak下=56.00×0.53-2×10.00×0.531/2=15.03kPa；Ea=(0.00+15.03)×(3.00-1.46)/2=11.57kN/m；第2层土计算：σajk上=σajk下=56.00kPa；σajk下=σajk下=56.00+18.50×0.70=68.95kPa；eak上=56.00×0.53-2×10.00×0.531/2=15.03kPa；eak下=68.95×0.53-2×10.00×0.531/2=21.87kPa；Ea=(15.03+21.87)×0.70/2=12.91kN/m；Kai=tan2(450-12.500/2)=0.64；第3层土计算：σajk上=σajk下=68.95kPa；σajk下=σajk下=68.95+17.25×1.00=86.20kPa；eak上=68.95×0.64-2×12.50×0.641/2=24.35kPa；eak下=86.20×0.64-2×12.50×0.641/2=35.46kPa；Ea=(24.35+35.46)×1.00/2=29.90kN/m；第4层土计算：σajk上=σajk下=86.20kPa；σajk下=σajk下=86.20+17.25×0.00=86.20kPa；eak上=86.20×0.64-2×12.50×0.641/2=35.46kPa；eak下=86.20×0.64-2×12.50×0.641/2=35.46kPa；Ea=(35.46+35.46)×7.30/2=258.86kN/m；求所有土层总的主动土压力：∑Eai=313.24kPa;每一土层合力作用点距支护桩底的距离为hai；则所有土层总的合力作用点距支护桩底的距离为ha；根据公式计算得，合力作用点至桩底的距离ha=3.76m。四、基坑下的被动土压力计算根据公式计算得Kp1=tan2(450+12.500/2)=1.55；基坑下土层以上的土层厚度之和与水位深度进行比较∑hi=7.30>hwp=3.00,经比较可知，水位在本土层中；上层土压力计算：上层土的计算高度为：3.00m；上层土的土压力为:σp1k上上=0.00kPa;σp1k上下=0.00+17.25×3.00=51.75kPa；根据公式计算得ep1k上上=0.00×1.55+2×12.50×1.551/2=31.15kPa；根据公式计算得ep1k上下=51.75×1.55+2×12.50×1.551/2=111.49kPa；式中c1----第一层土的粘聚力；根据公式计算得第1层土上层土总的土压力为Ep1上=(31.15+111.49)×3.00/2=213.96kPa；本土层合力作用点距支护桩底的距离为hpi；Hpi1上=5.52；下层土压力计算：下层土的计算高度为：4.30m；σp1k下上=σp1k上下=51.75kPa；σp1k下下=51.75+(7.30-3.00)×21.00=142.05kPa；下层土的土压力为：根据公式计算得ep1k下上=51.75×1.55+2×12.50×1.551/2=111.49kPa；根据公式计算得ep1k下下=142.05×1.55+2×12.50×1.551/2=251...
