容易时期和困难时期的通风网络和系统图VIP专享

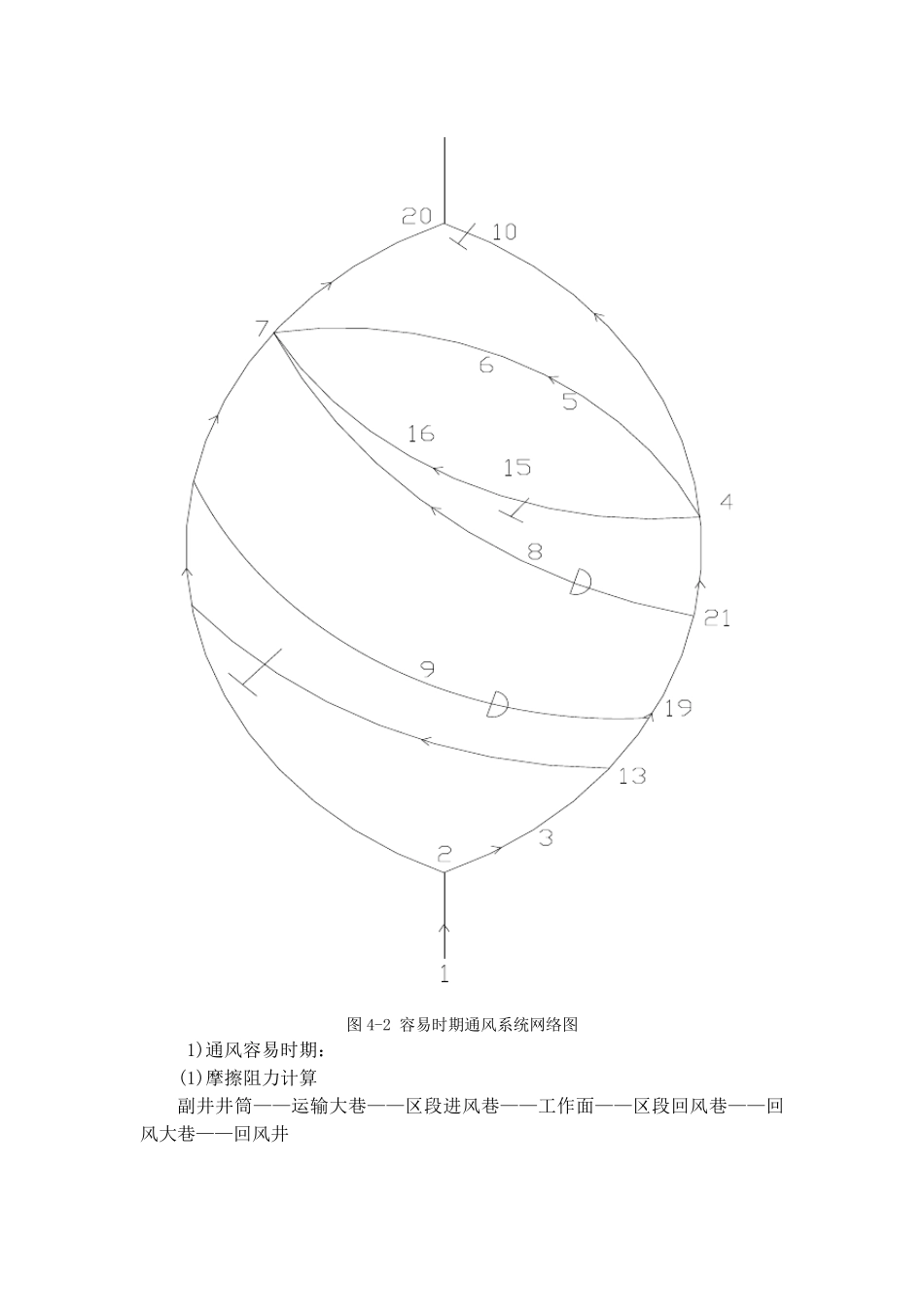

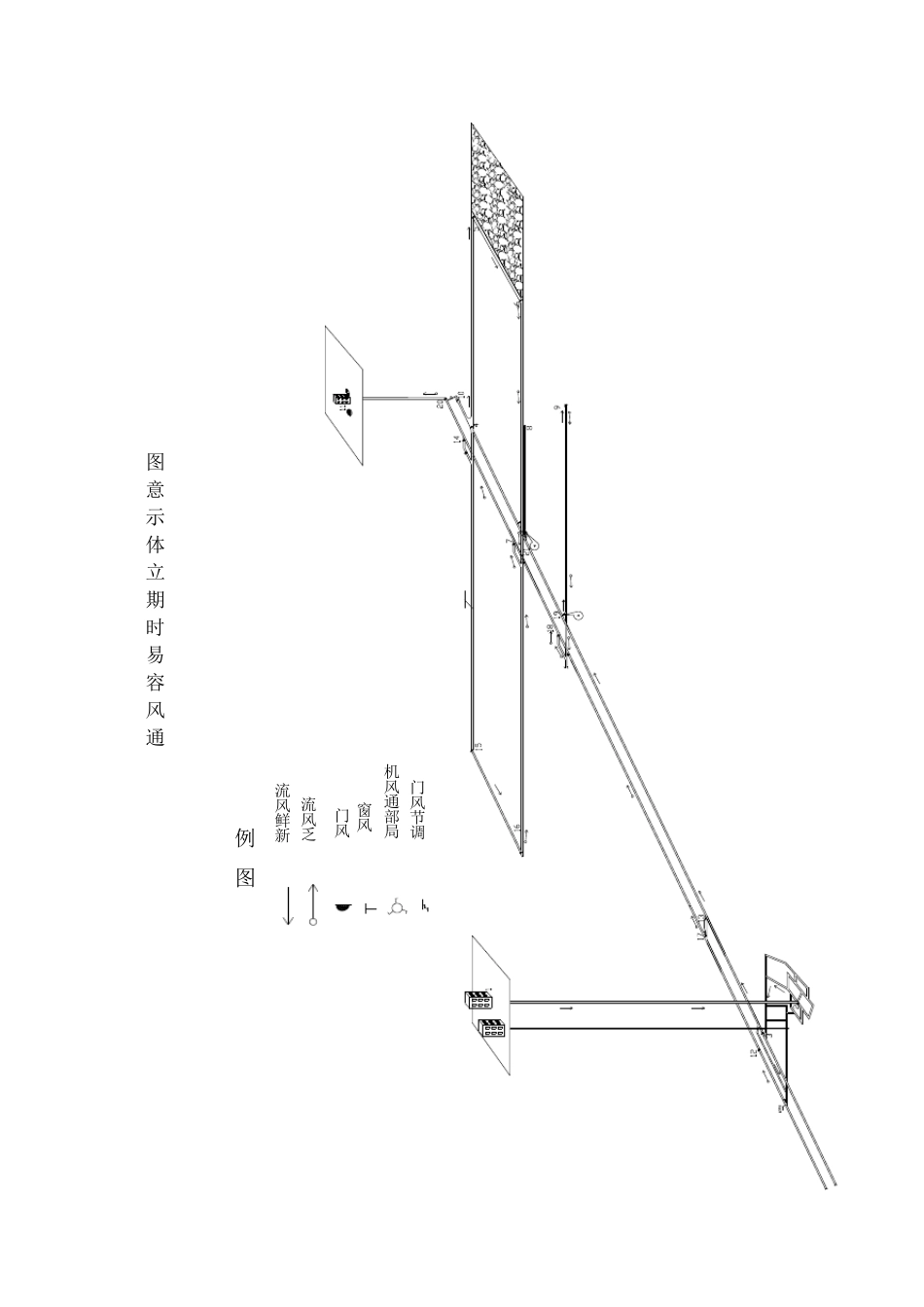

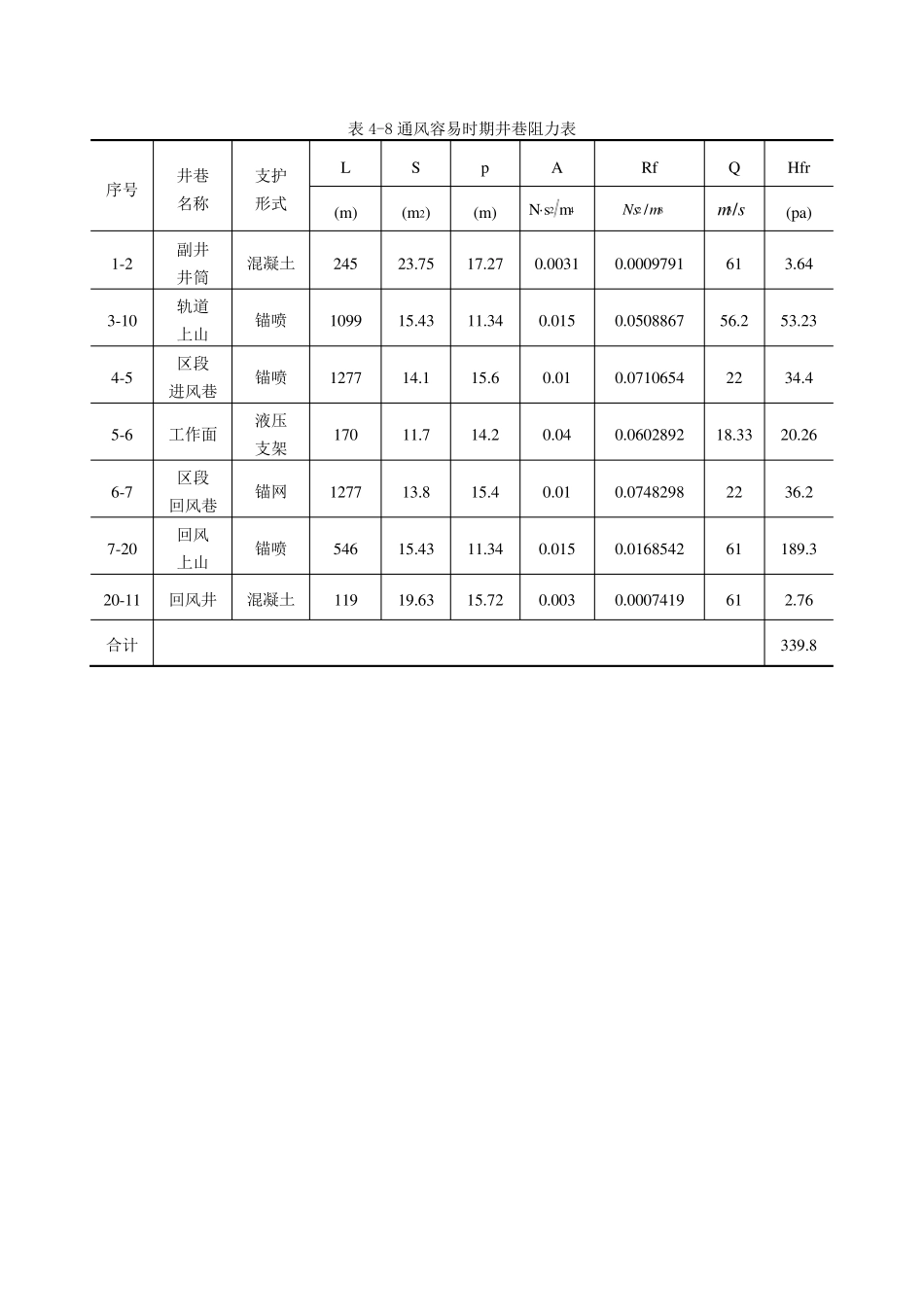

通 风 容 易 时 期 立 体 示 意 图图 例新鲜风流乏风流风门调节风门局部通风机 风窗 图4-2 容易时期通风系统网络图 1)通风容易时期： (1)摩擦阻力计算 副井井筒——运输大巷——区段进风巷——工作面——区段回风巷——回风大巷——回风井 表4-8 通风容易时期井巷阻力表 序号 井巷 名称 支护 形式 L S p A Rf Q Hfr (m) (m2) (m) (pa) 1-2 副井 井筒 混凝土 245 23.75 17.27 0.0031 0.0009791 61 3.64 3-10 轨道 上山 锚喷 1099 15.43 11.34 0.015 0.0508867 56.2 53.23 4-5 区段 进风巷 锚喷 1277 14.1 15.6 0.01 0.0710654 22 34.4 5-6 工作面 液压 支架 170 11.7 14.2 0.04 0.0602892 18.33 20.26 6-7 区段 回风巷 锚网 1277 13.8 15.4 0.01 0.0748298 22 36.2 7-20 回风 上山 锚喷 546 15.43 11.34 0.015 0.0168542 61 189.3 20-11 回风井 混凝土 119 19.63 15.72 0.003 0.0007419 61 2.76 合计 339.8 42 msN82 /mNssm/3通 风 困 难 时 期 立 体 示 意 图图 例新鲜风流乏风流风门调节风门局部通风机 风窗 图4-4 困难时期通风系统网络图 (1)摩擦阻力计算 副井井筒——运输大巷——区段进风巷——工作面——区段回风巷——回风大巷——回风井 表4-9 通风困难时期井巷阻力表 序号 井巷 名称 支护 形式 L S p A Rf Q Hfr (m) ( m2) (m) (pa) 1-2 副井 井筒 混凝土 245 23.75 17.27 0.0031 0.0009791 61 3.64 2-4 轨道 上山 锚喷 546 15.43 11.34 0.01 0.0168542 56.2 53.23 4-5 区段 进风巷 锚喷 2755 14.1 15.6 0.01 0.1533165 22 74.2 5-6 工作面 液压 支架 170 11.7 14.2 0.04 0.0602892 18.33 20.26 6-7 区段 回风巷 锚网 2755 13.8 15.4 0.01 0.1614377 22 78.2 7-20 回风 上山 锚喷 1099 15.43 11.34 0.015 0.0508867 61 189.3 20-11 回风井 混凝土 119 19.63 15.72 0.003 0.0007419 61 2.76 合计 421.6 42 msN82 /mNssm/3
