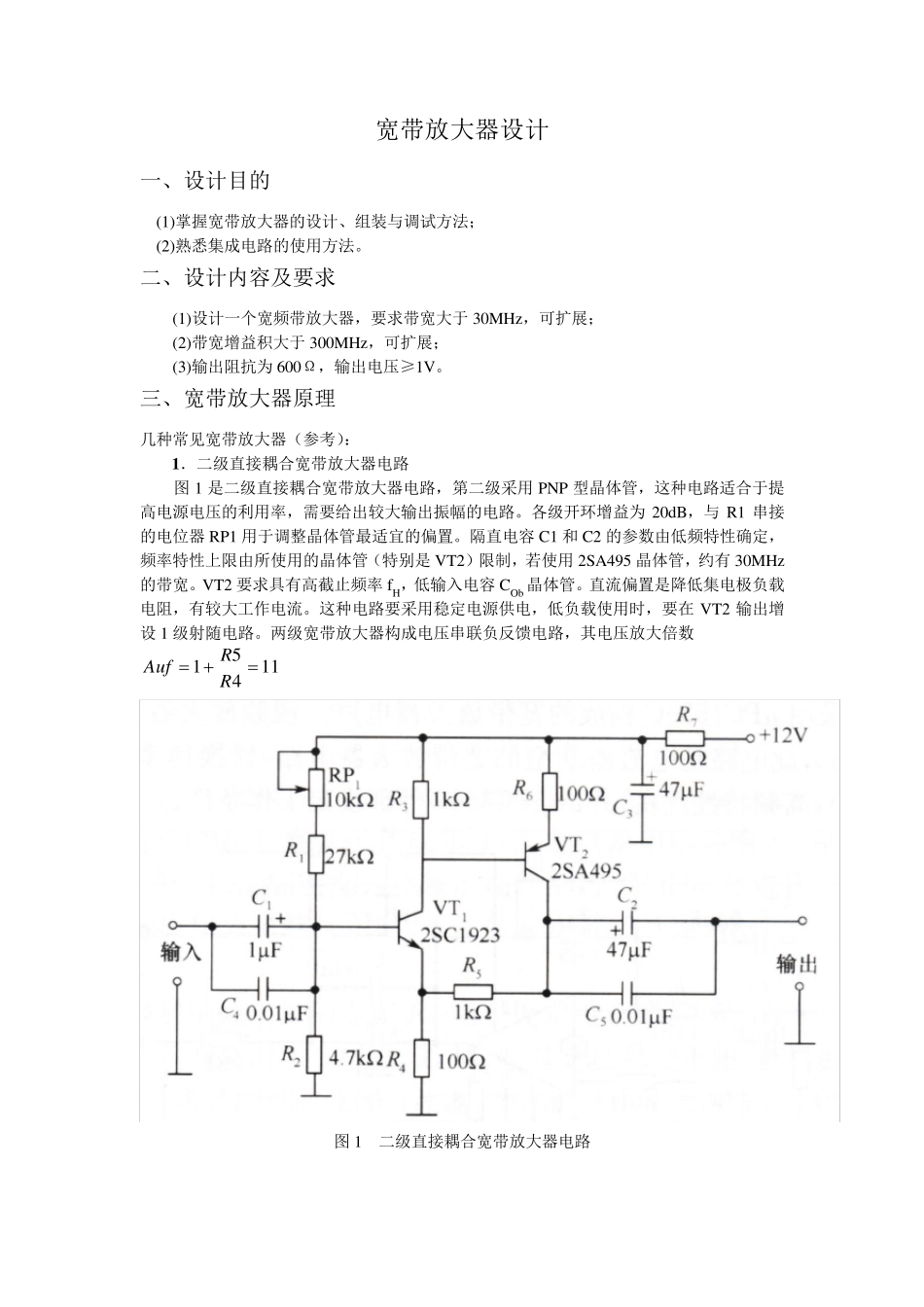

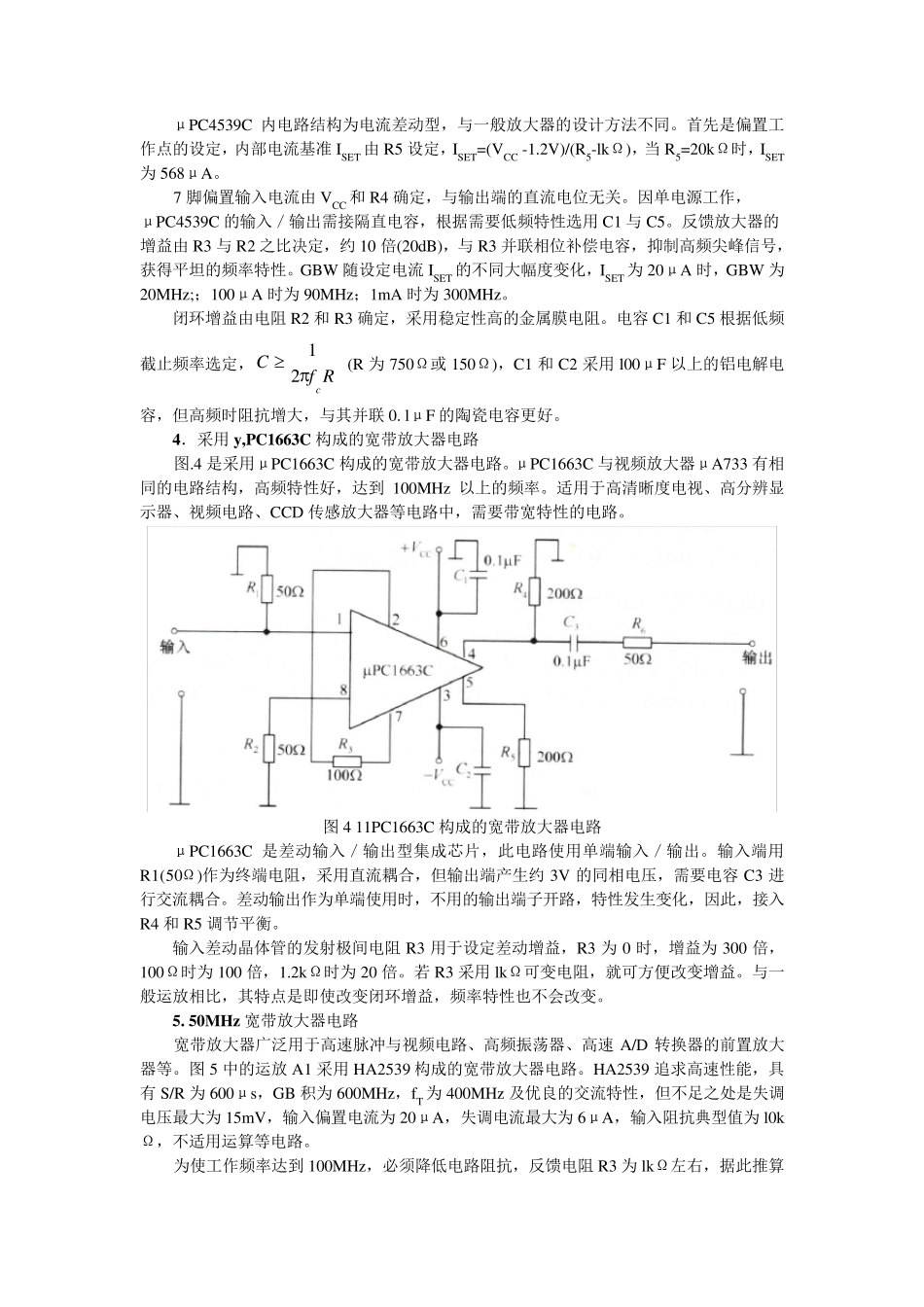

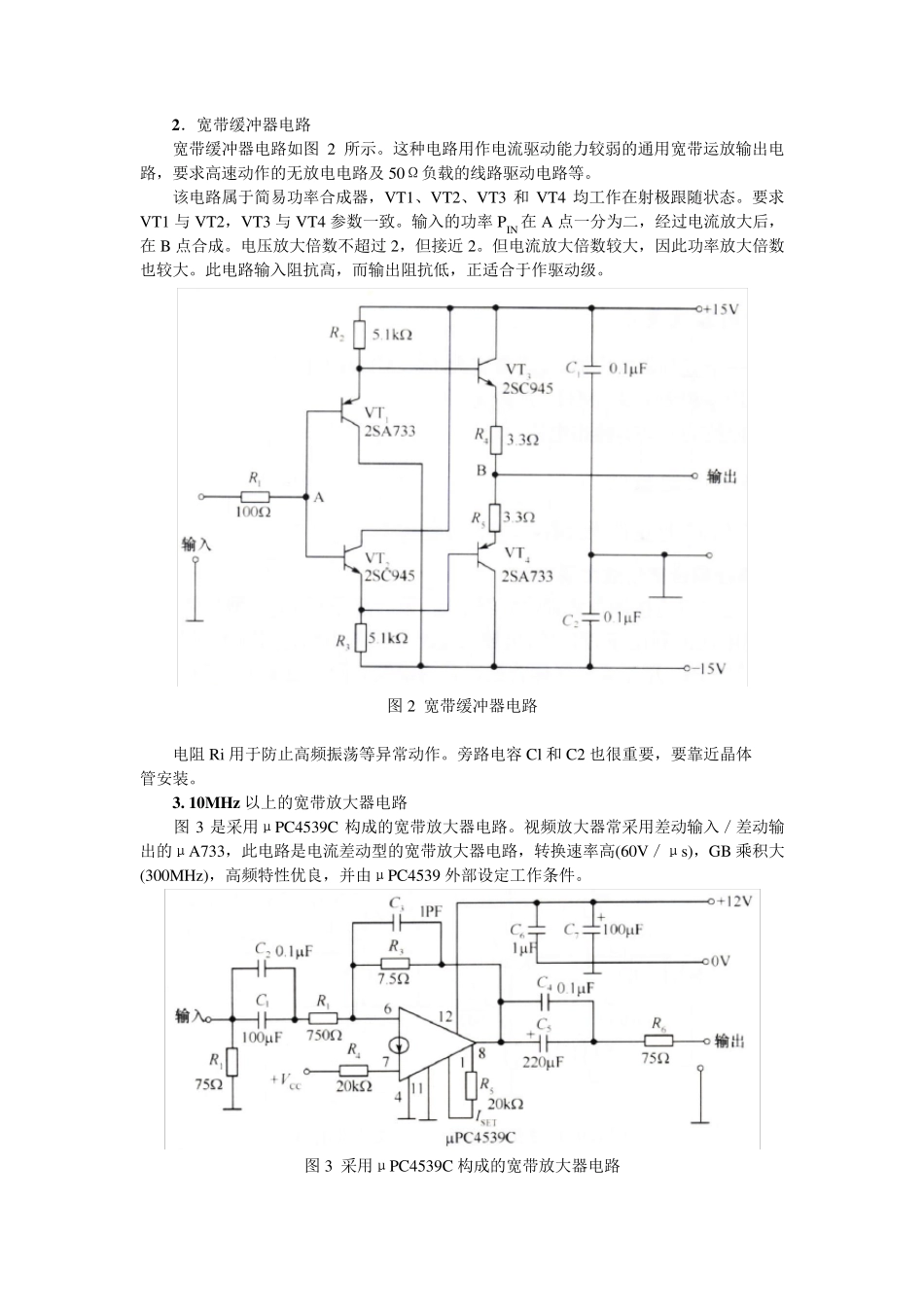

宽带放大器设计 一、设计目的 (1)掌握宽带放大器的设计、组装与调试方法； (2)熟悉集成电路的使用方法。 二、设计内容及要求 (1)设计一个宽频带放大器，要求带宽大于30MHz，可扩展； (2)带宽增益积大于300MHz，可扩展； (3)输出阻抗为600Ω，输出电压≥1V。 三、宽带放大器原理 几种常见宽带放大器（参考）： 1 ．二级直接耦合宽带放大器电路 图 1 是二级直接耦合宽带放大器电路，第二级采用PNP 型晶体管，这种电路适合于提高电源电压的利用率，需要给出较大输出振幅的电路。各级开环增益为20dB，与R1 串接的电位器RP1 用于调整晶体管最适宜的偏置。隔直电容C1 和 C2 的参数由低频特性确定，频率特性上限由所使用的晶体管（特别是 VT2）限制，若使用2SA495 晶体管，约有 30MHz的带宽。VT2 要求具有高截止频率 fH，低输入电容COb 晶体管。直流偏置是降低集电极负载电阻，有较大工作电流。这种电路要采用稳定电源供电，低负载使用时，要在 VT2 输出增设1 级射随电路。两级宽带放大器构成电压串联负反馈电路，其电压放大倍数 11451RRAu f 图 1 二级直接耦合宽带放大器电路 2．宽带缓冲器电路 宽带缓冲器电路如图2 所示。这种电路用作电流驱动能力较弱的通用宽带运放输出电路，要求高速动作的无放电电路及50Ω负载的线路驱动电路等。 该电路属于简易功率合成器，VT1、VT2、VT3 和 VT4 均工作在射极跟随状态。要求VT1 与 VT2，VT3 与 VT4 参数一致。输入的功率 PIN 在 A 点一分为二，经过电流放大后，在 B 点合成。电压放大倍数不超过 2，但接近 2。但电流放大倍数较大，因此功率放大倍数也较大。此电路输入阻抗高，而输出阻抗低，正适合于作驱动级。 图2 宽带缓冲器电路 电阻 Ri 用于防止高频振荡等异常动作。旁路电容 Cl 和 C2 也很重要，要靠近晶体 管安装。 3. 10MHz以上的宽带放大器电路 图3 是采用μPC4539C 构成的宽带放大器电路。视频放大器常采用差动输入／差动输出的μA733，此电路是电流差动型的宽带放大器电路，转换速率高(60V／μs)，GB 乘积大(300MHz)，高频特性优良，并由μPC4539 外部设定工作条件。 图3 采用μPC4539C 构成的宽带放大器电路 μPC4539C 内电路结构为电流差动型，与一般放大器的设计方法不同。首先是偏置工作点的设定，内部电流基准ISET 由R5 设定，ISET=(VCC -1.2V)/(R5-lkΩ)，当 R5=20kΩ时，ISET为568μA。 7 脚偏置输入...
