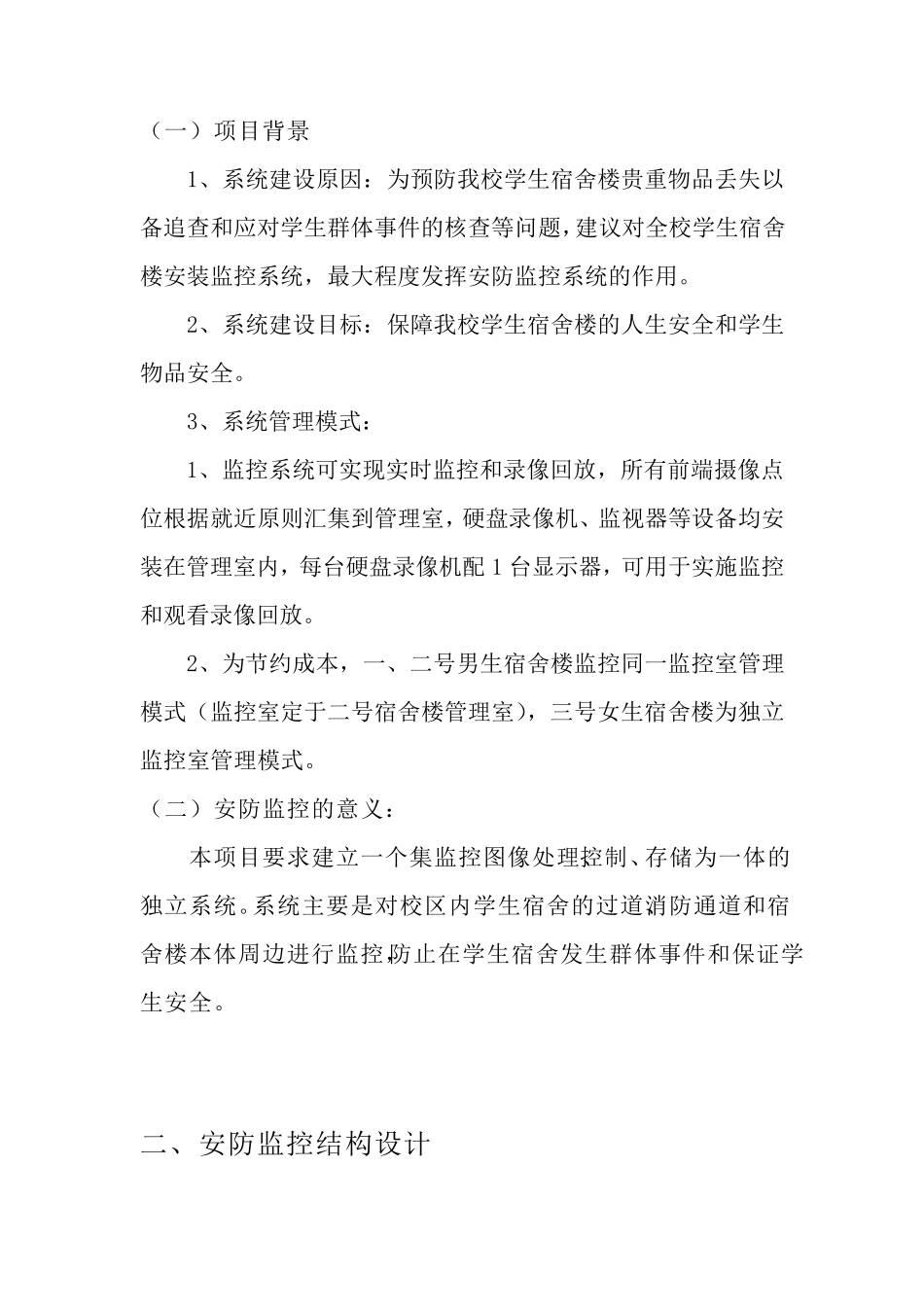

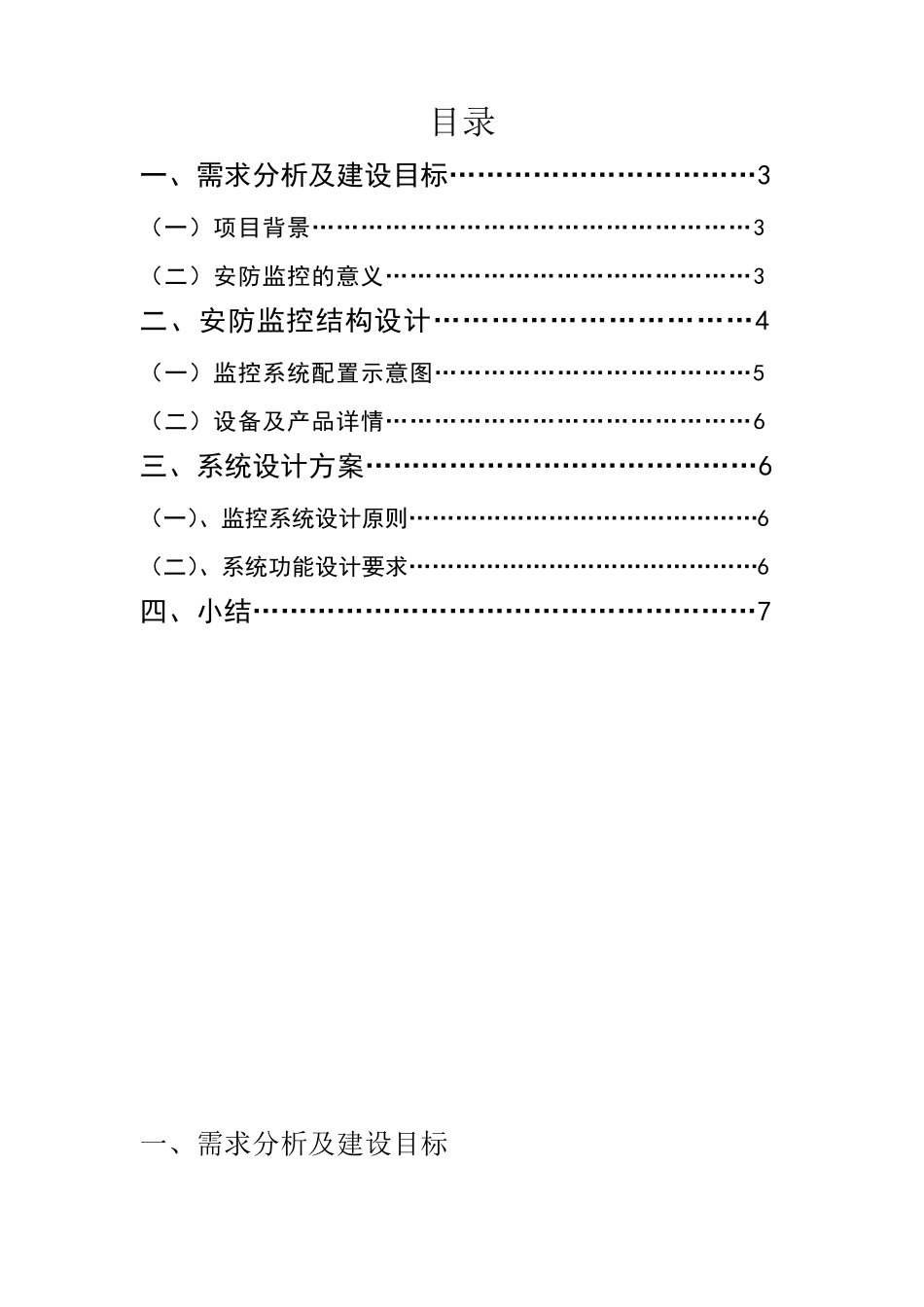

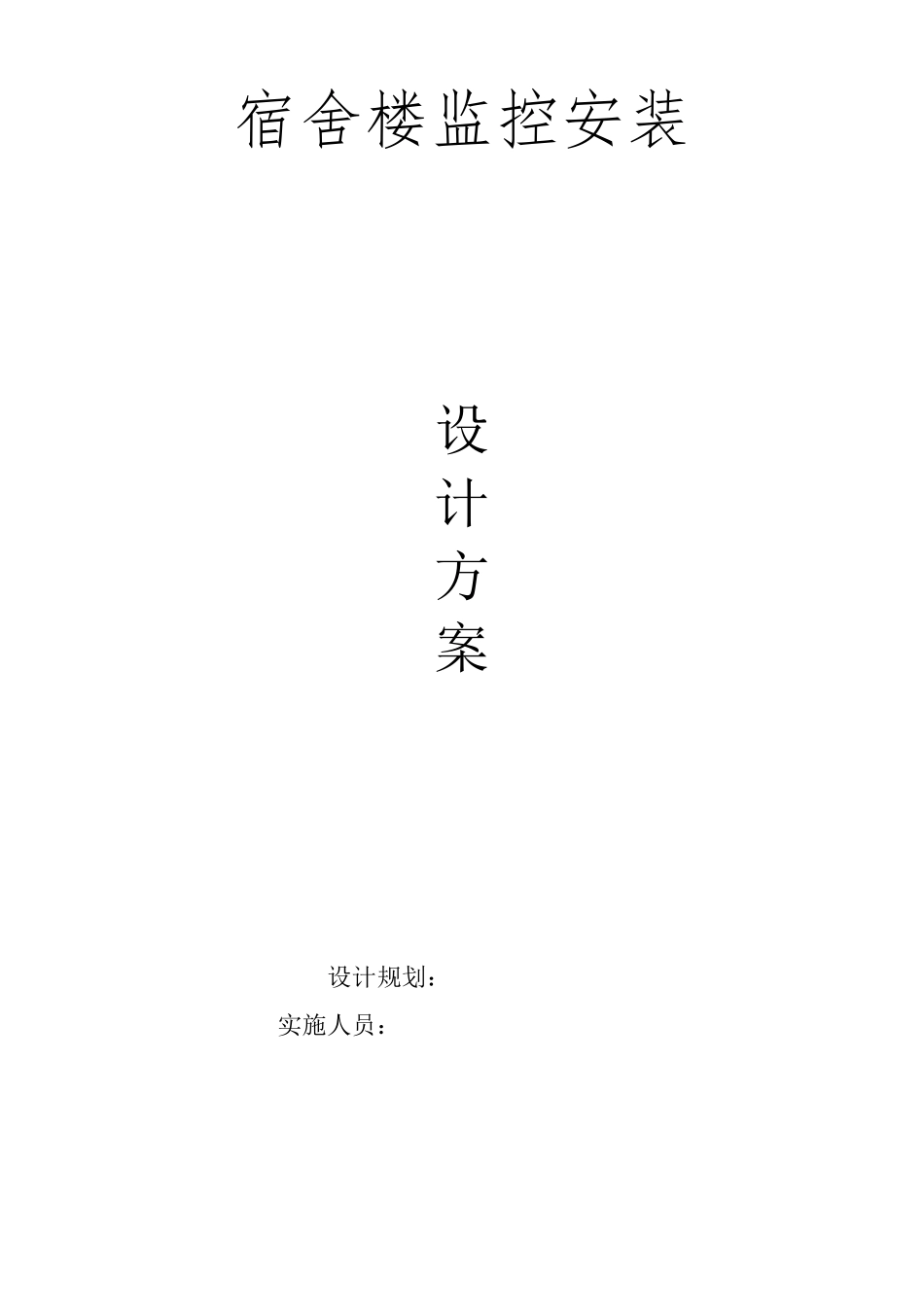

宿舍楼监控安装 设 计 方 案 设计规划： 实施人员： 目录 一、需求分析及建设目标……………………………3 （一）项目背景………………………………………………3 （二）安防监控的意义………………………………………3 二、安防监控结构设计……………………………4 （一）监控系统配置示意图…………………………………5 （二）设备及产品详情………………………………………6 三、系统设计方案……………………………………6 （一）、监控系统设计原则………………………………………6 （二）、系统功能设计要求………………………………………6 四、小结………………………………………………7 一、需求分析及建设目标 （一）项目背景 1、系统建设原因：为预防我校学生宿舍楼贵重物品丢失以备追查和应对学生群体事件的核查等问题，建议对全校学生宿舍楼安装监控系统，最大程度发挥安防监控系统的作用。 2、系统建设目标：保障我校学生宿舍楼的人生安全和学生物品安全。 3、系统管理模式： 1、监控系统可实现实时监控和录像回放，所有前端摄像点位根据就近原则汇集到管理室，硬盘录像机、监视器等设备均安装在管理室内，每台硬盘录像机配 1 台显示器，可用于实施监控和观看录像回放。 2、为节约成本，一、二号男生宿舍楼监控同一监控室管理模式（监控室定于二号宿舍楼管理室），三号女生宿舍楼为独立监控室管理模式。 （二）安防监控的意义： 本项目要求建立一个集监控图像处理、控制、存储为一体的独立系统。系统主要是对校区内学生宿舍的过道、消防通道和宿舍楼本体周边进行监控，防止在学生宿舍发生群体事件和保证学生安全。 二、安防监控结构设计 （一）监控系统配置示意图 （二）设备及产品详情 序号 产品名称 产品要求及牌子推荐 数量 单位 备注 1 32 路网络硬盘录像机 双硬盘位以上，支持8T 容量，稳定，大华牌子 1 个 以后可扩展摄像头点位 2 16 路网络硬盘录像机 双硬盘位以上，支持8T 容量，稳定，大华牌子 1 个 3 130 万网络摄像头 焦距：6mm, 稳定，大华牌子 32 个 4 监控硬盘4T 稳定，西数牌子 4 块 5 22 寸显示器 稳定，AOC 冠捷牌子 2 个 6 百兆网络交换机 8 口，tp-link 牌子 3 个 7 百兆网络交换机 5 口,tp-link 牌子 2 个 8 监控集中供电电源 12 伏，20 安。 4 个 9 网线 400 米 2 箱 10 电源线 400 米 4 圈 11 ...
