宿舍楼综合布线设计方案

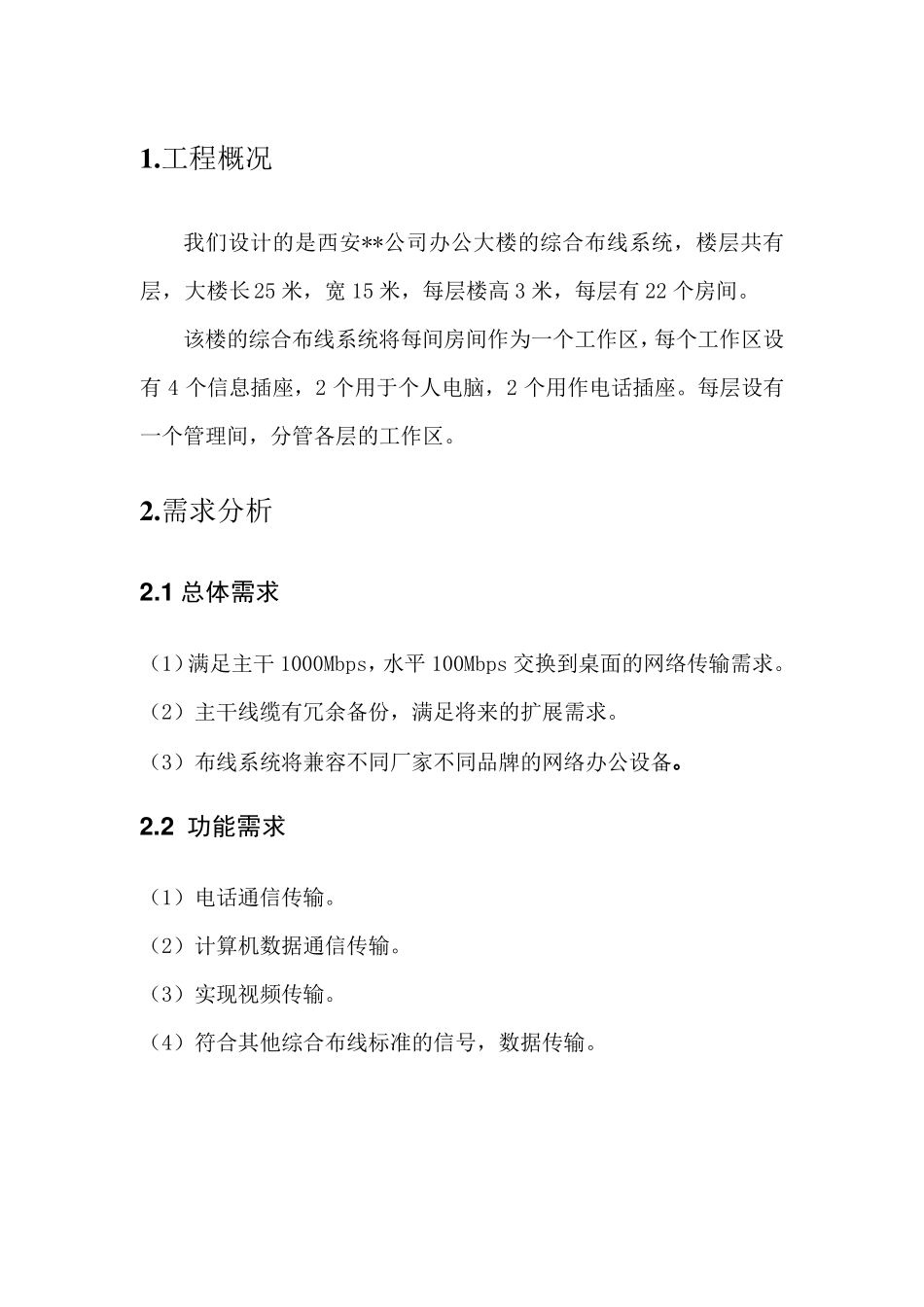

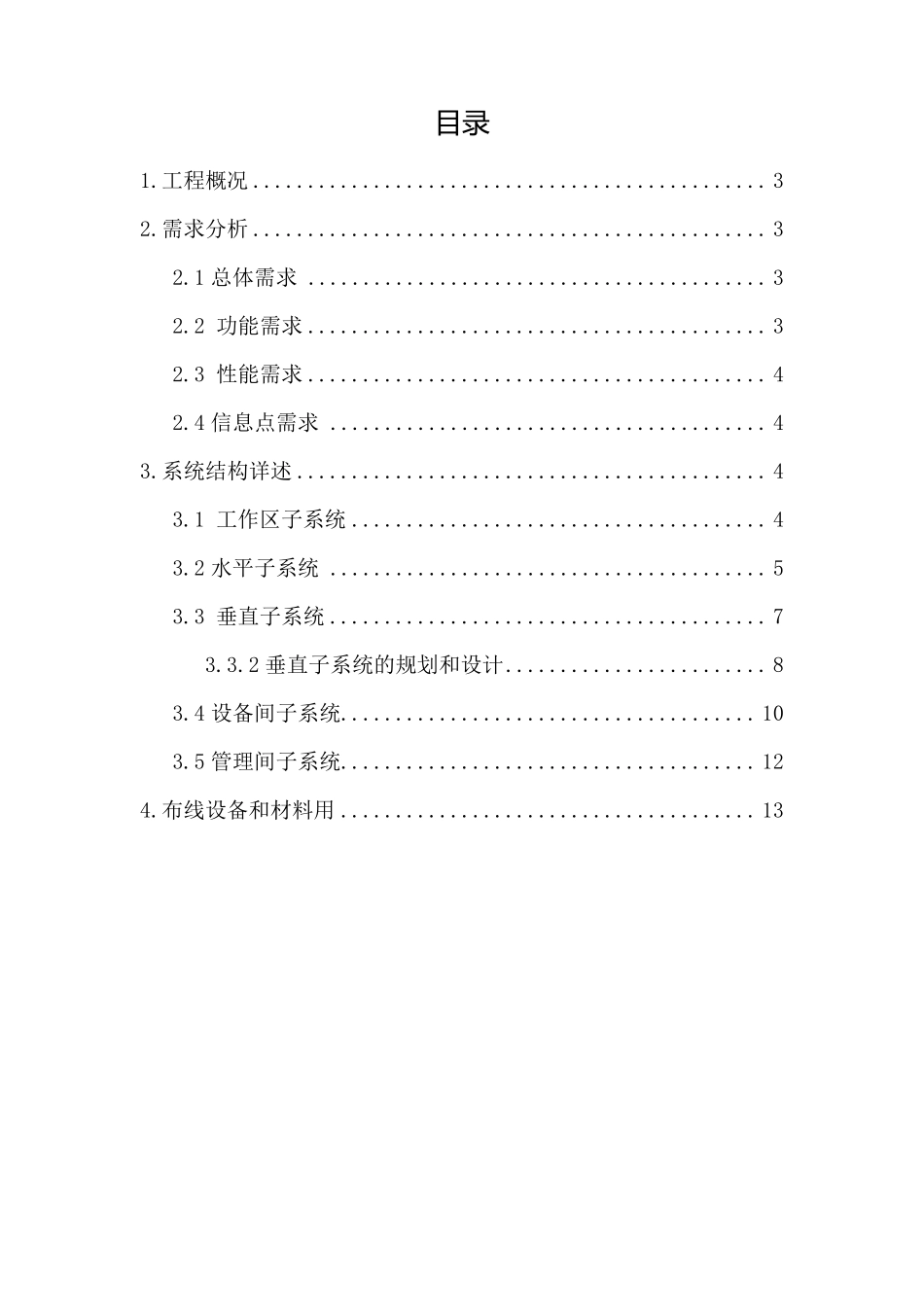

办 公 楼 综 合 布 线 设 计 方 案 组 长 ： 组 员 ： xxx： 垂 直 子 系 统 xxx： 水 平 子 系 统 xxx： 工 作区子 系 统 xxx： 管理子 系 统 目 录 1.工程概况 ............................................... 3 2.需求分析 ............................................... 3 2.1 总体需求 .......................................... 3 2.2 功能需求 .......................................... 3 2.3 性能需求 .......................................... 4 2.4 信息点需求 ........................................ 4 3.系统结构详述 ........................................... 4 3.1 工作区子系统 ...................................... 4 3.2 水平子系统 ........................................ 5 3.3 垂直子系统 ........................................ 7 3.3.2 垂直子系统的规划和设计 ........................ 8 3.4 设备间子系统...................................... 10 3.5 管理间子系统...................................... 12 4.布线设备和材料用 ...................................... 13 1 .工程概况 我们设计的是西安**公司办公大楼的综合布线系统，楼层共有层，大楼长25 米，宽15 米，每层楼高3 米，每层有22 个房间。 该楼的综合布线系统将每间房间作为一个工作区，每个工作区设有4 个信息插座，2 个用于个人电脑，2 个用作电话插座。每层设有一个管理间，分管各层的工作区。 2 .需求分析 2 .1 总体需求 （1）满足主干 1000Mbps，水平 100Mbps 交换到桌面的网络传输需求。 （2）主干线缆有冗余备份，满足将来的扩展需求。 （3）布线系统将兼容不同厂家不同品牌的网络办公设备。 2 .2 功能需求 （1）电话通信传输。 （2）计算机数据通信传输。 （3）实现视频传输。 （4）符合其他综合布线标准的信号，数据传输。 2 .3 性能需求 （1）语音点和数据点使用相同的超5 类4 对双绞电缆，实现语音、数据相互备份。 （2）垂直主干数据通信全部使用光纤，语音通信则用大多数电缆。 （3）对于其他系统数据传输，可采用超5 类双绞线或者专用线缆。 （4）能支持水平 100Mbps、主干 1000Mbps 的网络应用，同时兼顾未来的扩展需求。 2 .4 信息点需求 各 层 信 息 ...
