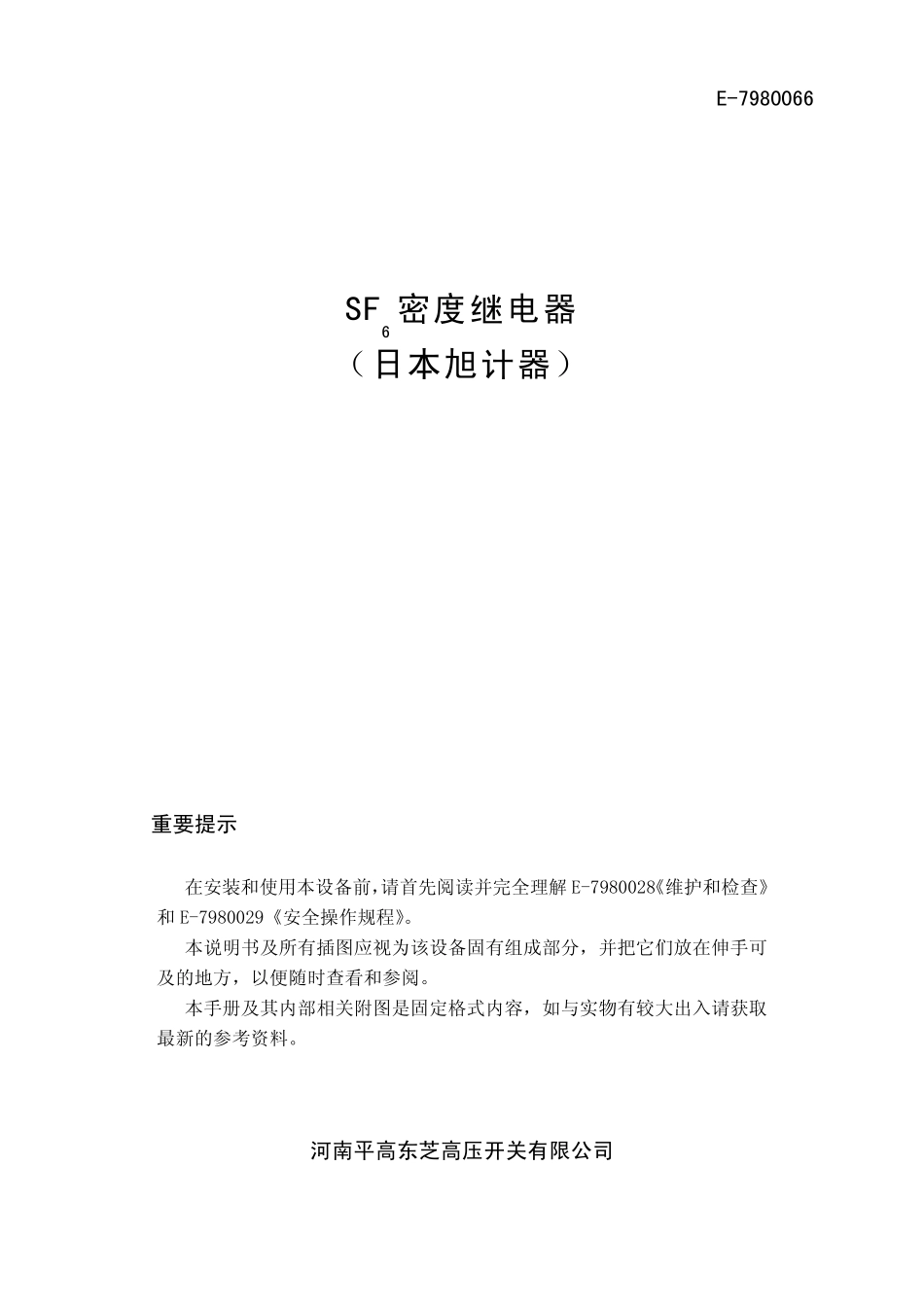

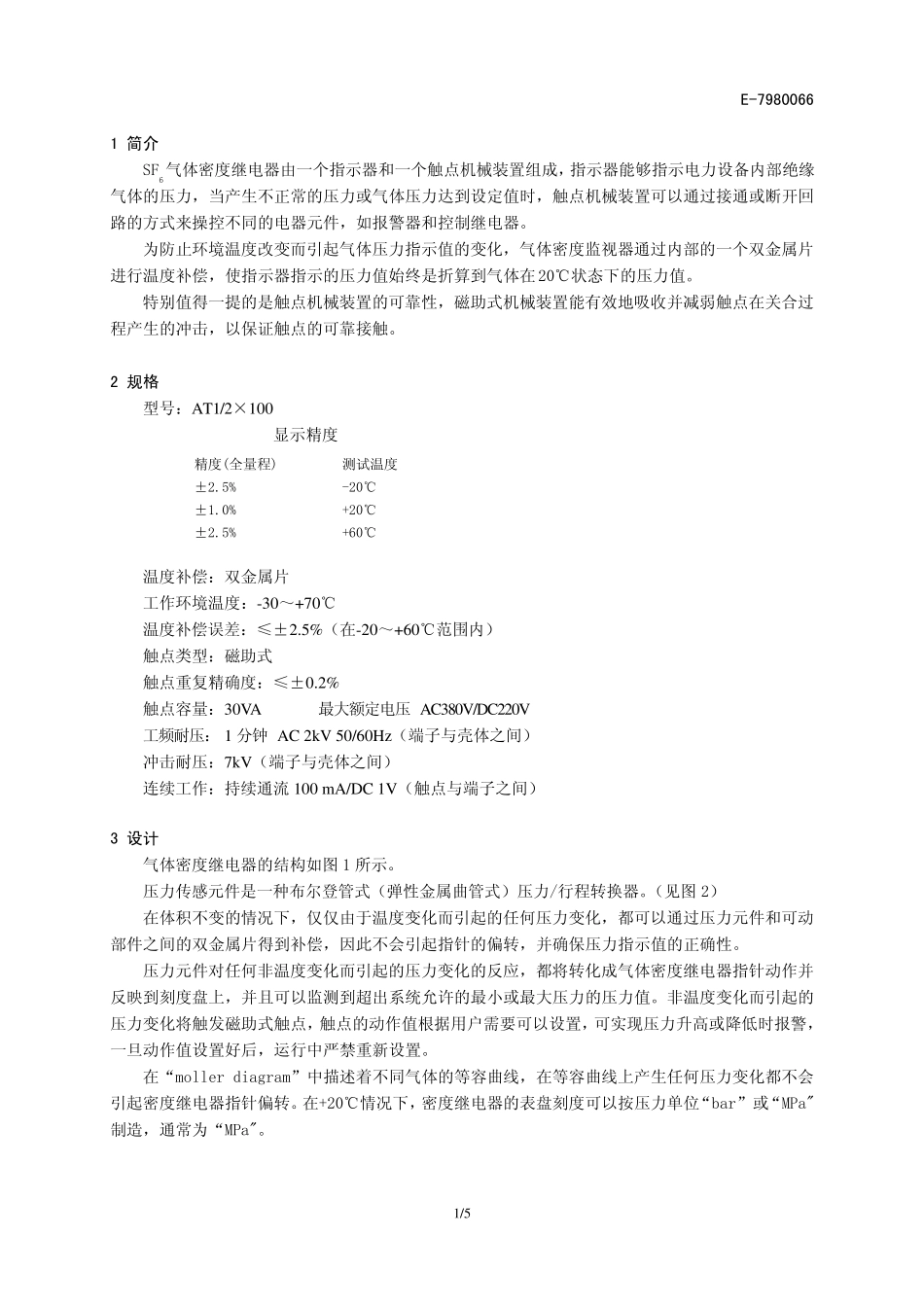

E-7980066 SF6 密度继电器 （日本旭计器） 重要提示 在安装和使用本设备前，请首先阅读并完全理解E-7980028《维护和检查》和E-7980029《安全操作规程》。 本说明书及所有插图应视为该设备固有组成部分，并把它们放在伸手可及的地方，以便随时查看和参阅。 本手册及其内部相关附图是固定格式内容，如与实物有较大出入请获取 最新的参考资料。 河南平高东芝高压开关有限公司 E-7980066 目 录 1 简介 ............................................................................. 1 2 规格 ............................................................................. 1 3 设计 ............................................................................. 1 4 触点精确度 ....................................................................... 3 5 接线 ............................................................................. 3 E-7980066 1/5 1 简介 SF6气 体 密 度 继 电 器 由 一 个 指 示 器 和 一 个 触 点 机 械 装 置 组 成 ， 指 示 器 能 够 指 示 电 力 设 备 内 部 绝 缘气 体 的 压 力 ， 当 产 生 不 正 常 的 压 力 或 气 体 压 力 达 到 设 定 值 时 ， 触 点 机 械 装 置 可 以 通 过 接 通 或 断 开 回路 的 方 式 来 操 控 不 同 的 电 器 元 件 ， 如 报 警 器 和 控 制 继 电 器 。 为 防 止 环 境 温 度 改 变 而 引 起 气 体 压 力 指 示 值 的 变 化 ， 气 体 密 度 监 视 器 通 过 内 部 的 一 个 双 金 属 片进 行 温 度 补 偿 ， 使 指 示 器 指 示 的 压 力 值 始 终 是 折 算 到 气 体 在 20℃ 状 态 下 的 压 力 值 。 特 别 值 得 一 提 的 是 触 点 机 械 装 置 的 可 靠 性 ， 磁 助 式 机 械 装 置 能 有 效 地 吸 收 并 减 弱 触 点 在 关 合 过程 产 生 的 冲 击 ， 以 保 证 触 点 的 可 靠 接 触 。 2 规格 型 号 ： AT1/2× 100 显 示 精度 精度 (全量程 ) 测试温 度 ±2.5% -20℃ ±1.0% +20℃ ±2.5% +60℃ 温 度 补 偿 ： 双 金 属 片 工作环 ...
