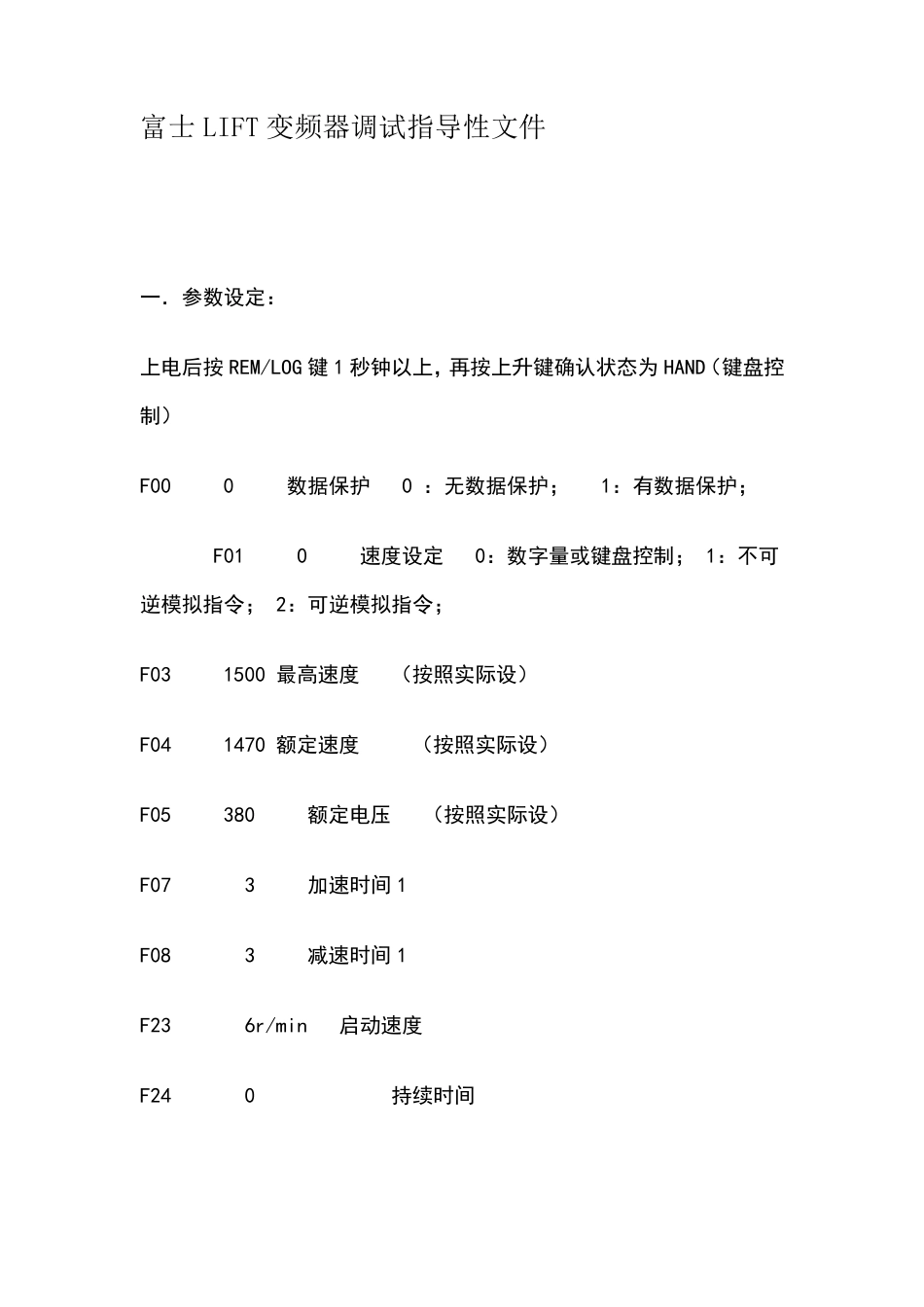

富士LIFT变频器调试指导性文件

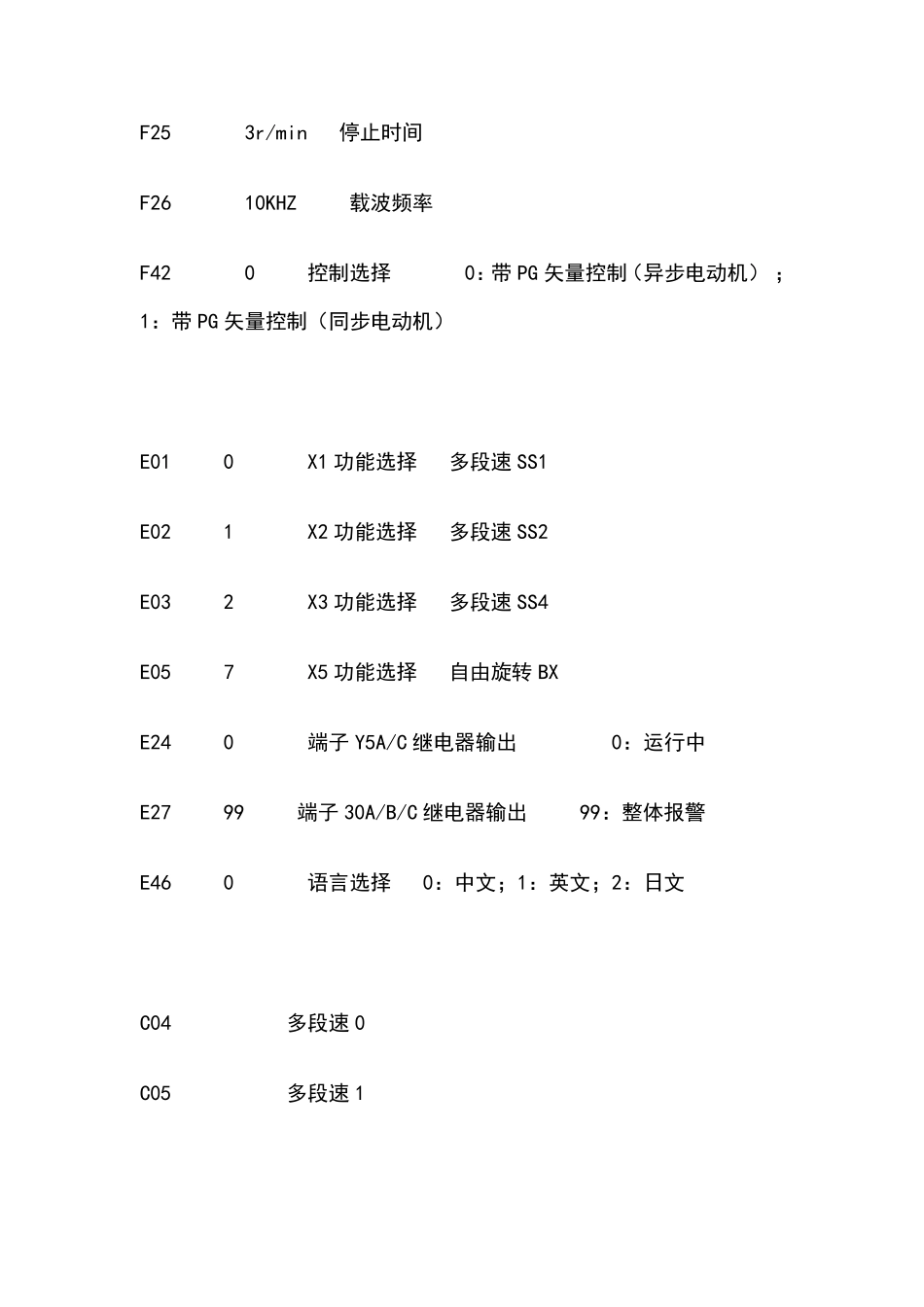

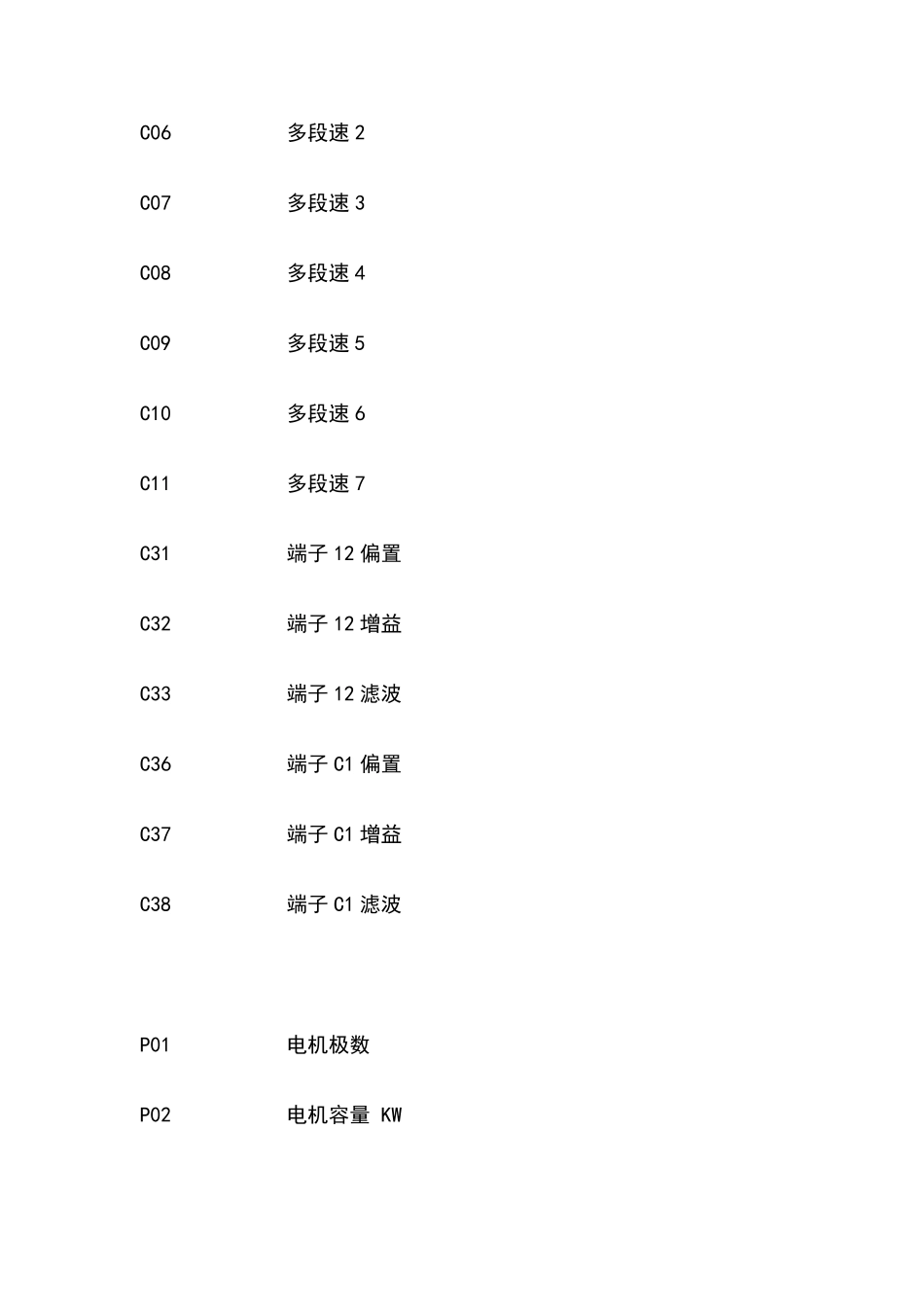

富士LIFT 变频器调试指导性文件 一．参数设定： 上电后按 REM/LOG 键 1 秒钟以上，再按上升键确认状态为 HAND（键盘控制） F00 0 数据保护 0 ：无数据保护； 1：有数据保护； F01 0 速度设定 0：数字量或键盘控制； 1：不可逆模拟指令； 2：可逆模拟指令； F03 1500 最高速度 （按照实际设） F04 1470 额定速度 （按照实际设） F05 380 额定电压 （按照实际设） F07 3 加速时间 1 F08 3 减速时间 1 F23 6r/min 启动速度 F24 0 持续时间 F25 3r/min 停止时间 F26 10KHZ 载波频率 F42 0 控制选择 0：带PG 矢量控制（异步电动机） ；1：带PG 矢量控制（同步电动机） E01 0 X1 功能选择 多段速SS1 E02 1 X2 功能选择 多段速SS2 E03 2 X3 功能选择 多段速SS4 E05 7 X5 功能选择 自由旋转BX E24 0 端子Y5A/C 继电器输出 0：运行中 E27 99 端子30A/B/C 继电器输出 99：整体报警 E46 0 语言选择 0：中文；1：英文；2：日文 C04 多段速0 C05 多段速1 C06 多段速2 C07 多段速3 C08 多段速4 C09 多段速5 C10 多段速6 C11 多段速7 C31 端子12 偏置 C32 端子12 增益 C33 端子12 滤波 C36 端子C1 偏置 C37 端子C1 增益 C38 端子C1 滤波 P01 电机极数 P02 电机容量 KW P03 电机额定电流 P04 电机自整定 0：不动作；1：动作（电机停止状态下对%R1，%X 进行整定） 2：（电机停止状态下对%R1，%X，无负载电流Io，额定转差进行整定，） P06 无负载电流（自整定得到） P07 %R1（自整定得到） P08 %X （自整定得到） P09 驱动侧转差补偿增益（自整定得到） P10 制动侧转差补偿增益（自整定得到） P12 额定转差 H03 数据初始化 0：手动设定值；1：初始化（出厂设定） H26 热敏电阻 0：不动作；1：动作，变频器停止；2：动作，持续运行。 H65 启动速度（软启动时间） S L01 编码器选择： 0：12V 推挽编码器；1：线驱动带UVW 编码器；2：四位格雷码编码器； 3：ENDAT （ENC1313）编码器 L02 编码器脉冲数 L03 磁极位置检测（自整定） 0：不动作；1：动作（在静止状态下自整定） L04 磁极位置偏移值 （自整定得出） L19-L28 S 曲线设定1-10 0-50% L31 电梯速度 m/min L36 ASR 高速 P L37 ASR 高速 I L38 ASR 低速 P L39 ASR 低速 I L40 切换速度 1 L41 切...
