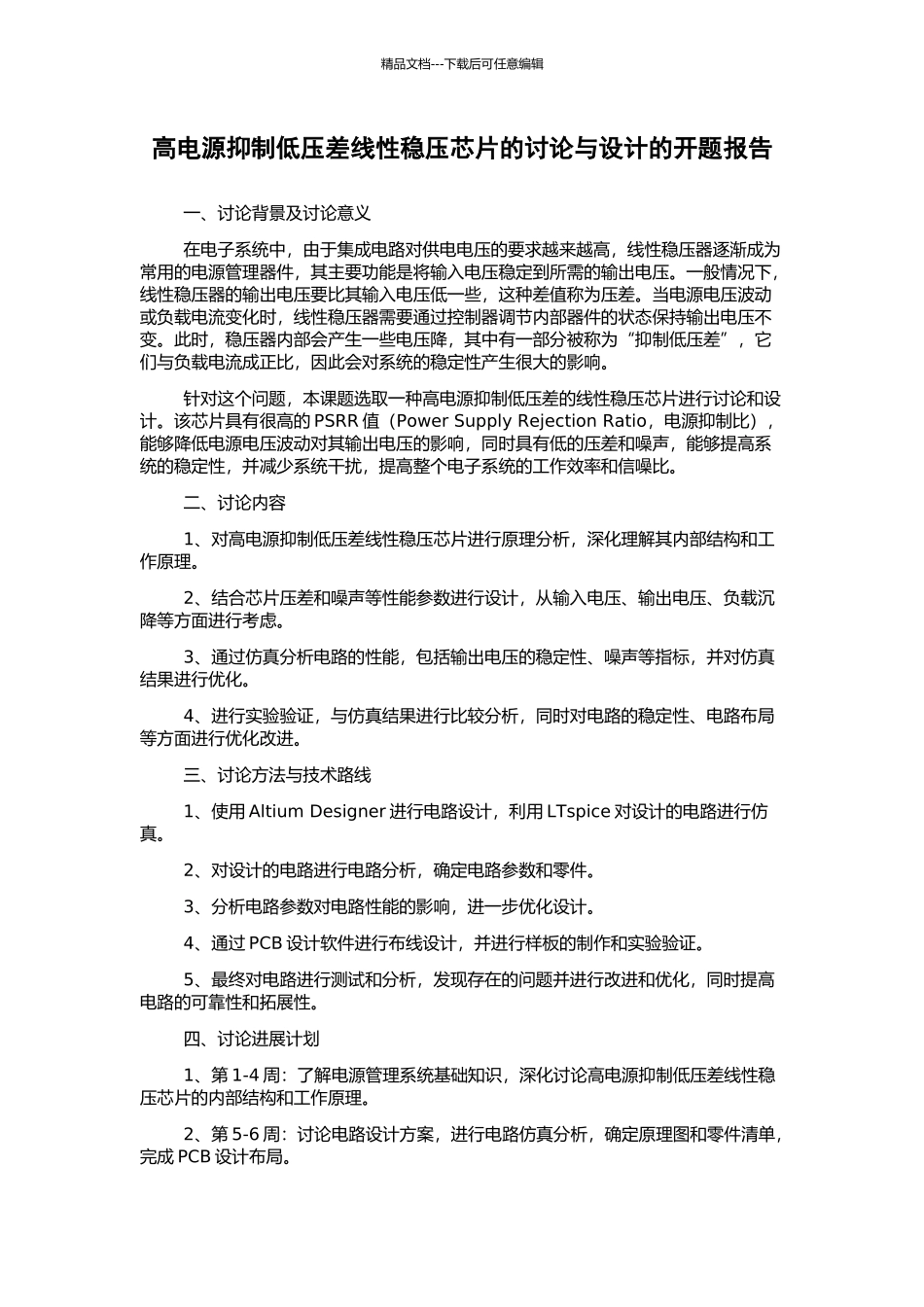

精品文档---下载后可任意编辑高电源抑制低压差线性稳压芯片的讨论与设计的开题报告一、讨论背景及讨论意义在电子系统中，由于集成电路对供电电压的要求越来越高，线性稳压器逐渐成为常用的电源管理器件，其主要功能是将输入电压稳定到所需的输出电压。一般情况下，线性稳压器的输出电压要比其输入电压低一些，这种差值称为压差。当电源电压波动或负载电流变化时，线性稳压器需要通过控制器调节内部器件的状态保持输出电压不变。此时，稳压器内部会产生一些电压降，其中有一部分被称为“抑制低压差”，它们与负载电流成正比，因此会对系统的稳定性产生很大的影响。针对这个问题，本课题选取一种高电源抑制低压差的线性稳压芯片进行讨论和设计。该芯片具有很高的 PSRR 值（Power Supply Rejection Ratio，电源抑制比），能够降低电源电压波动对其输出电压的影响，同时具有低的压差和噪声，能够提高系统的稳定性，并减少系统干扰，提高整个电子系统的工作效率和信噪比。二、讨论内容1、对高电源抑制低压差线性稳压芯片进行原理分析，深化理解其内部结构和工作原理。2、结合芯片压差和噪声等性能参数进行设计，从输入电压、输出电压、负载沉降等方面进行考虑。3、通过仿真分析电路的性能，包括输出电压的稳定性、噪声等指标，并对仿真结果进行优化。4、进行实验验证，与仿真结果进行比较分析，同时对电路的稳定性、电路布局等方面进行优化改进。三、讨论方法与技术路线1、使用 Altium Designer 进行电路设计，利用 LTspice 对设计的电路进行仿真。2、对设计的电路进行电路分析，确定电路参数和零件。3、分析电路参数对电路性能的影响，进一步优化设计。4、通过 PCB 设计软件进行布线设计，并进行样板的制作和实验验证。5、最终对电路进行测试和分析，发现存在的问题并进行改进和优化，同时提高电路的可靠性和拓展性。四、讨论进展计划1、第 1-4 周：了解电源管理系统基础知识，深化讨论高电源抑制低压差线性稳压芯片的内部结构和工作原理。2、第 5-6 周：讨论电路设计方案，进行电路仿真分析，确定原理图和零件清单，完成 PCB 设计布局。精品文档---下载后可任意编辑3、第 7-8 周：对仿真结果进行初步优化，实验室制作电路样板，进行电路测试并分析数据结果。4、第 9-10 周：对电路样板进行改进和优化，并通过测试数据进行比较分析，提高电路设计可靠性和稳定性。5、第 11-12 周：总结电路设计经验，并进一步讨论和探究电子系...
