高稳恒温石英晶体振荡器设计的开题报告

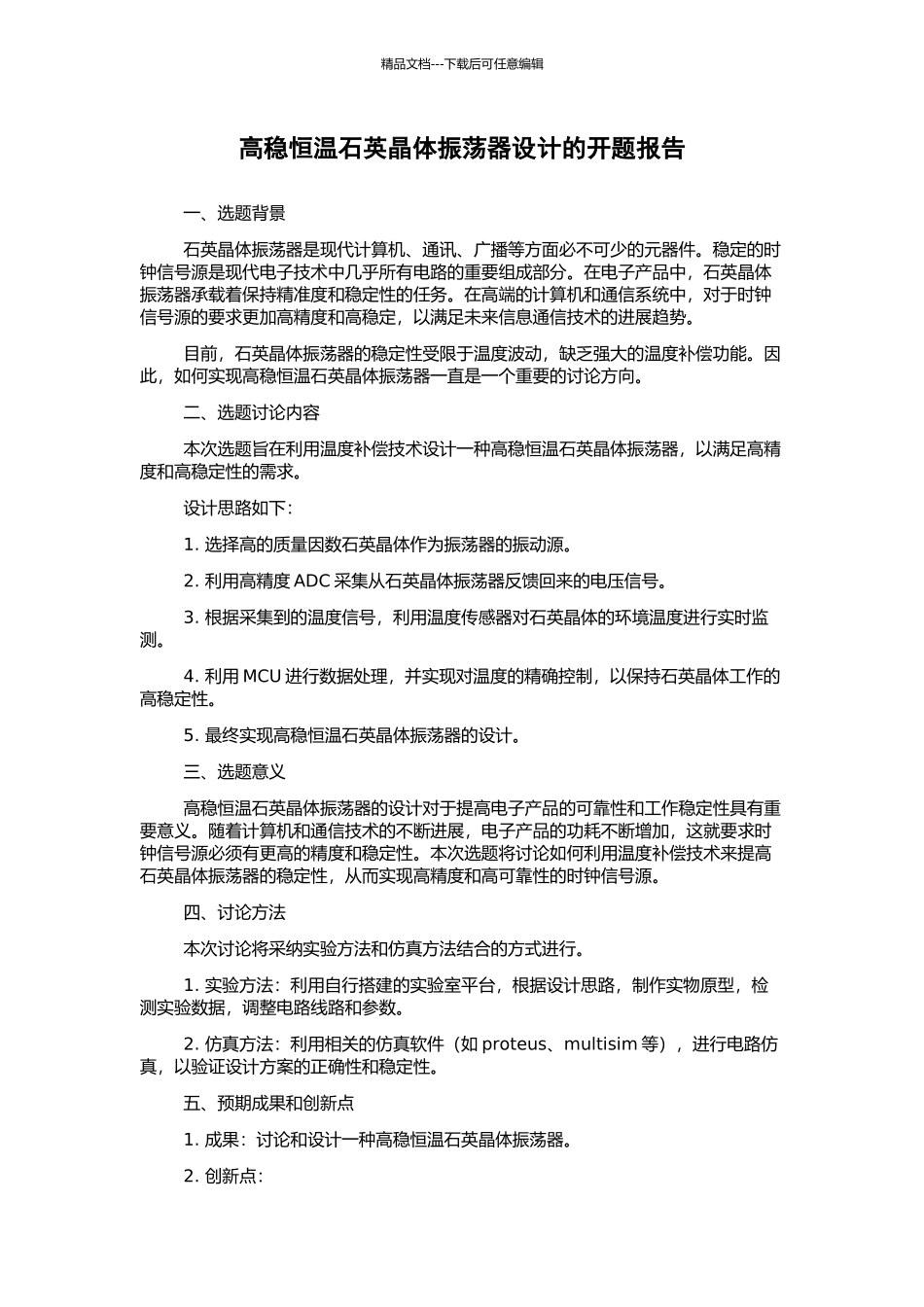

高稳恒温石英晶体振荡器设计的开题报告_第1页
1/2

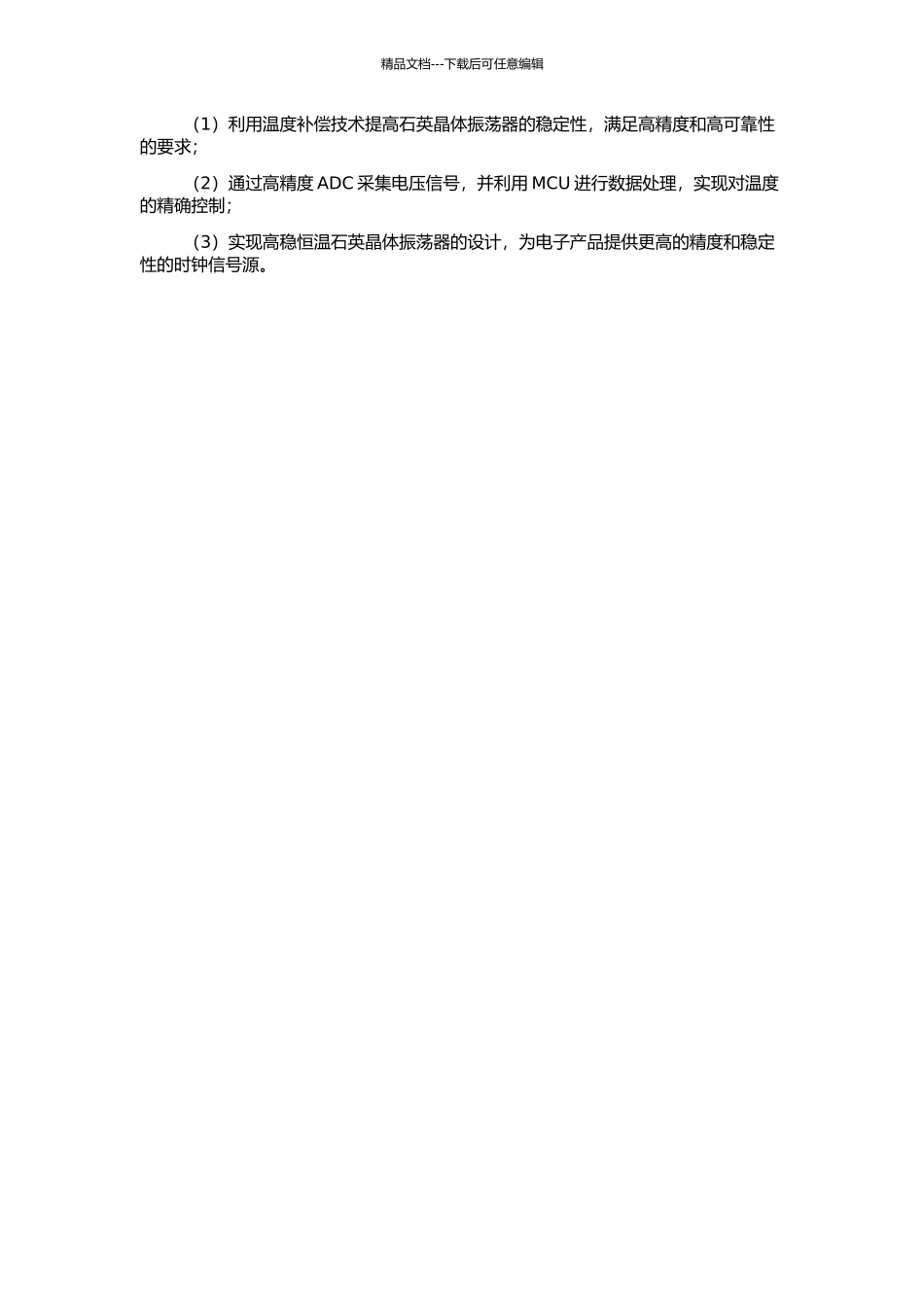

高稳恒温石英晶体振荡器设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑高稳恒温石英晶体振荡器设计的开题报告一、选题背景石英晶体振荡器是现代计算机、通讯、广播等方面必不可少的元器件。稳定的时钟信号源是现代电子技术中几乎所有电路的重要组成部分。在电子产品中,石英晶体振荡器承载着保持精准度和稳定性的任务。在高端的计算机和通信系统中,对于时钟信号源的要求更加高精度和高稳定,以满足未来信息通信技术的进展趋势。目前,石英晶体振荡器的稳定性受限于温度波动,缺乏强大的温度补偿功能。因此,如何实现高稳恒温石英晶体振荡器一直是一个重要的讨论方向。二、选题讨论内容本次选题旨在利用温度补偿技术设计一种高稳恒温石英晶体振荡器,以满足高精度和高稳定性的需求。设计思路如下:1. 选择高的质量因数石英晶体作为振荡器的振动源。2. 利用高精度 ADC 采集从石英晶体振荡器反馈回来的电压信号。3. 根据采集到的温度信号,利用温度传感器对石英晶体的环境温度进行实时监测。4. 利用 MCU 进行数据处理,并实现对温度的精确控制,以保持石英晶体工作的高稳定性。5. 最终实现高稳恒温石英晶体振荡器的设计。三、选题意义高稳恒温石英晶体振荡器的设计对于提高电子产品的可靠性和工作稳定性具有重要意义。随着计算机和通信技术的不断进展,电子产品的功耗不断增加,这就要求时钟信号源必须有更高的精度和稳定性。本次选题将讨论如何利用温度补偿技术来提高石英晶体振荡器的稳定性,从而实现高精度和高可靠性的时钟信号源。四、讨论方法本次讨论将采纳实验方法和仿真方法结合的方式进行。1. 实验方法:利用自行搭建的实验室平台,根据设计思路,制作实物原型,检测实验数据,调整电路线路和参数。2. 仿真方法:利用相关的仿真软件(如 proteus、multisim 等),进行电路仿真,以验证设计方案的正确性和稳定性。五、预期成果和创新点1. 成果:讨论和设计一种高稳恒温石英晶体振荡器。2. 创新点:精品文档---下载后可任意编辑(1)利用温度补偿技术提高石英晶体振荡器的稳定性,满足高精度和高可靠性的要求;(2)通过高精度 ADC 采集电压信号,并利用 MCU 进行数据处理,实现对温度的精确控制;(3)实现高稳恒温石英晶体振荡器的设计,为电子产品提供更高的精度和稳定性的时钟信号源。
