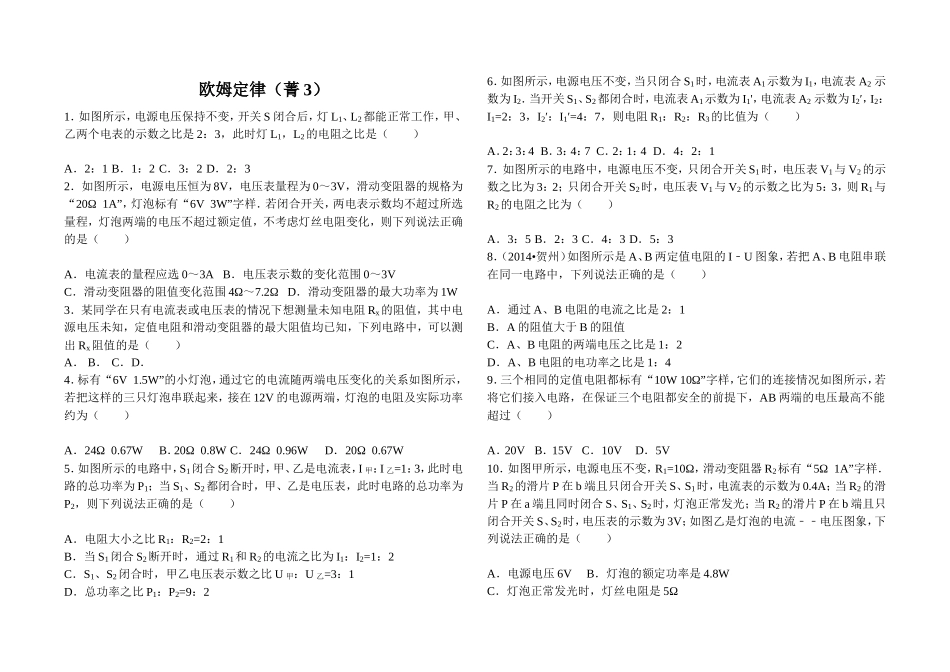

欧姆定律（菁3）1．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：3，此时灯L1，L2的电阻之比是（）A．2：1B．1：2C．3：2D．2：32．如图所示，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20Ω1A”，灯泡标有“6V3W”字样．若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是（）A．电流表的量程应选0～3AB．电压表示数的变化范围0～3VC．滑动变阻器的阻值变化范围4Ω～7.2ΩD．滑动变阻器的最大功率为1W3．某同学在只有电流表或电压表的情况下想测量未知电阻Rx的阻值，其中电源电压未知，定值电阻和滑动变阻器的最大阻值均已知，下列电路中，可以测出Rx阻值的是（）A．B．C．D．4．标有“6V1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为（）A．24Ω0.67WB．20Ω0.8WC．24Ω0.96WD．20Ω0.67W5．如图所示的电路中，S1闭合S2断开时，甲、乙是电流表，I甲：I乙=1：3，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，则下列说法正确的是（）A．电阻大小之比R1：R2=2：1B．当S1闭合S2断开时，通过R1和R2的电流之比为I1：I2=1：2C．S1、S2闭合时，甲乙电压表示数之比U甲：U乙=3：1D．总功率之比P1：P2=9：26．如图所示，电源电压不变，当只闭合S1时，电流表A1示数为I1，电流表A2示数为I2．当开关S1、S2都闭合时，电流表A1示数为I1'，电流表A2示数为I2′，I2：I1=2：3，I2′：I1′=4：7，则电阻R1：R2：R3的比值为（）A．2：3：4B．3：4：7C．2：1：4D．4：2：17．如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3：2；只闭合开关S2时，电压表V1与V2的示数之比为5：3，则R1与R2的电阻之比为（）A．3：5B．2：3C．4：3D．5：38．（2014•贺州）如图所示是A、B两定值电阻的IU﹣图象，若把A、B电阻串联在同一电路中，下列说法正确的是（）A．通过A、B电阻的电流之比是2：1B．A的阻值大于B的阻值C．A、B电阻的两端电压之比是1：2D．A、B电阻的电功率之比是1：49．三个相同的定值电阻都标有“10W10Ω”字样，它们的连接情况如图所示，若将它们接入电路，在保证三个电阻都安全的前提下，AB两端的电压最高不能超过（）A．20VB．15VC．10VD．5V10．如图甲所示，电源电压不变，R1=10Ω，滑动变阻器R2标有“5Ω1A”字样．当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.4A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3V；如图乙是灯泡的电流﹣﹣电压图象，下列说法正确的是（）A．电源电压6VB．灯泡的额定功率是4.8WC．灯泡正常发光时，灯丝电阻是5ΩD．当R2的滑片P在b端且只闭合开关S、S2时，灯泡的功率为1.8W11．请根据下表给出的多组电压表和电流表的数据，判断分析，该电路可能是电路图中的（）U/V1.01.52.02.22.52.7I/A0.200.300.400.440.500.54A．B．C．D．12．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中正确的是（）A．电源电压为6VB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．P在b端时，电阻R1的功率为0.1W13．一段导体两端电压是10V时，导体中的电流是0.5A，此导体的电阻是Ω．如果导体两端的电压降到1V，导体的电阻是Ω．14．阻值为10Ω的一段导体，两端加4V电压时，通过它的电流为A，当它两端的电压减小到2V时，它的电阻为Ω．15．电阻R1=5Ω，R2=10Ω，将它们串联在电路中，R1，R2两端的电压之比U1：U2为；若将它们并联在电路中，通过R1，R2的电流之比I1：I2为．16．如图电路中，灯泡的规格为“6V2W”，闭合开关，灯泡正常发光，当滑动变阻器的滑片向右滑动时，此时电压表的示数，电流表的示数（以上两空均选填“变大”、“变小”或“不变”），灯泡的亮度（选填“变亮”、“变暗”或“不变”）．电源电压为V．17．如图...
