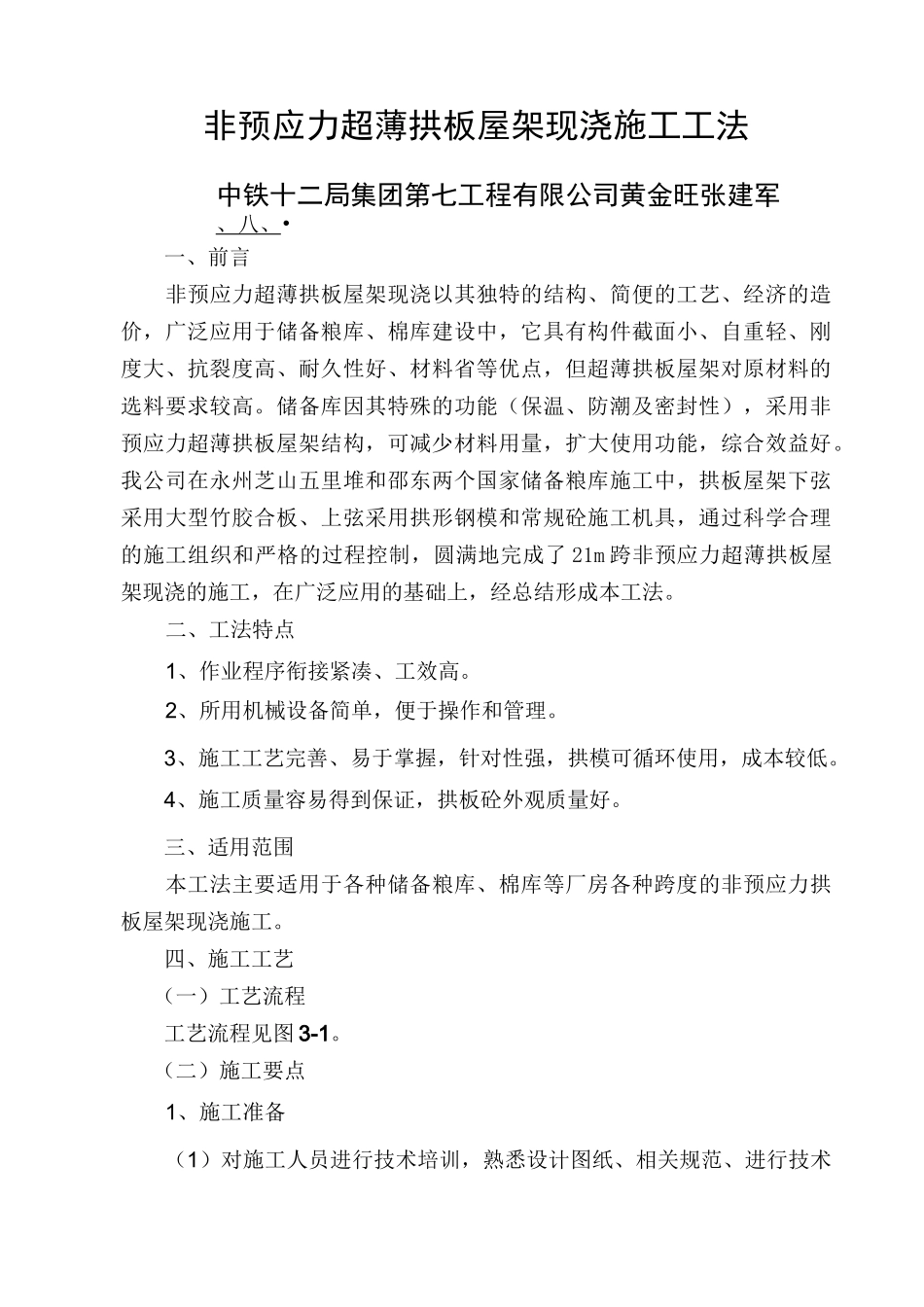

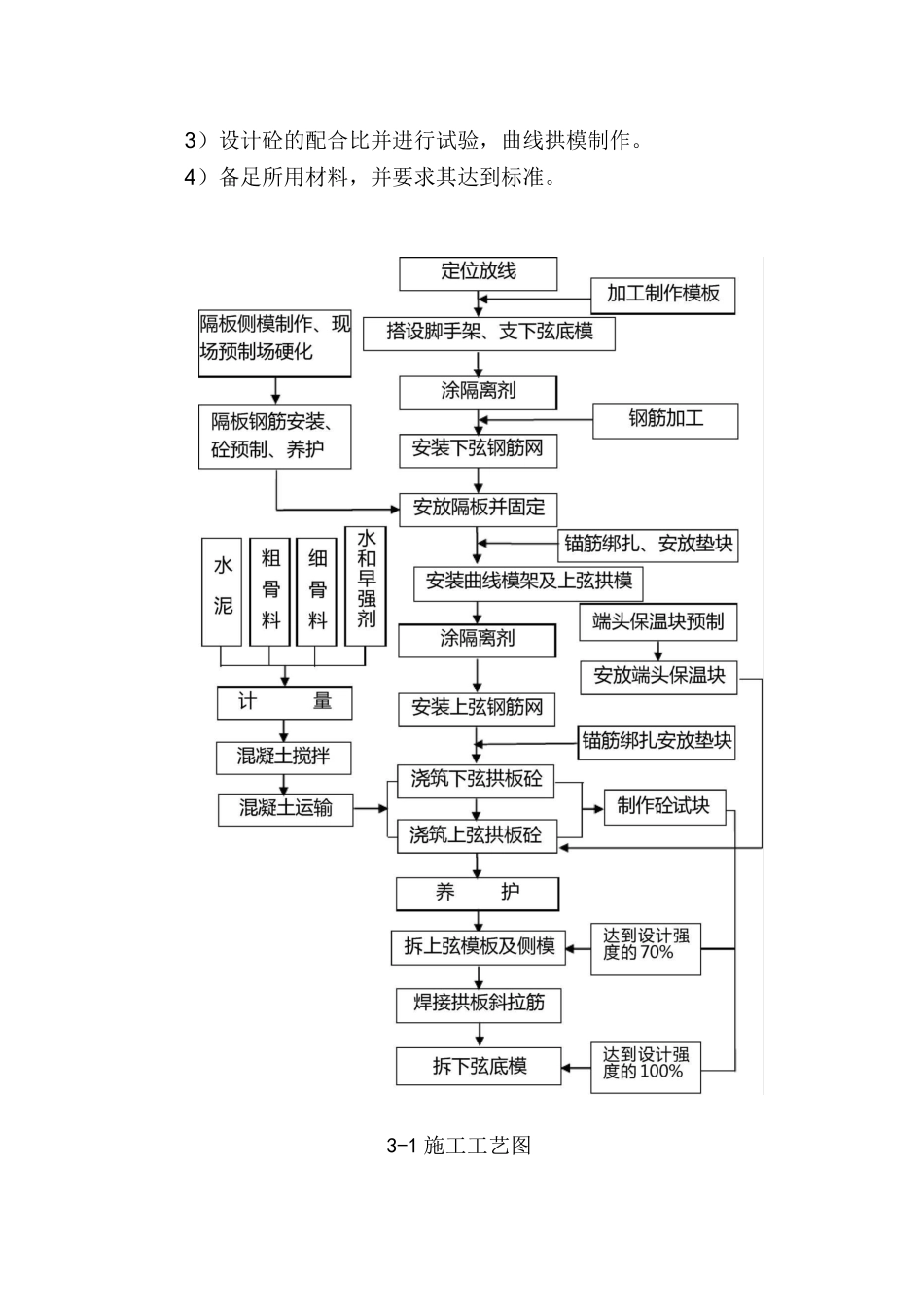

非预应力超薄拱板屋架现浇施工工法中铁十二局集团第七工程有限公司黄金旺张建军、八、•一、前言非预应力超薄拱板屋架现浇以其独特的结构、简便的工艺、经济的造价,广泛应用于储备粮库、棉库建设中,它具有构件截面小、自重轻、刚度大、抗裂度高、耐久性好、材料省等优点,但超薄拱板屋架对原材料的选料要求较高。储备库因其特殊的功能(保温、防潮及密封性),采用非预应力超薄拱板屋架结构,可减少材料用量,扩大使用功能,综合效益好。我公司在永州芝山五里堆和邵东两个国家储备粮库施工中,拱板屋架下弦采用大型竹胶合板、上弦采用拱形钢模和常规砼施工机具,通过科学合理的施工组织和严格的过程控制,圆满地完成了 21m 跨非预应力超薄拱板屋架现浇的施工,在广泛应用的基础上,经总结形成本工法。二、工法特点1、作业程序衔接紧凑、工效高。2、所用机械设备简单,便于操作和管理。3、施工工艺完善、易于掌握,针对性强,拱模可循环使用,成本较低。4、施工质量容易得到保证,拱板砼外观质量好。三、适用范围本工法主要适用于各种储备粮库、棉库等厂房各种跨度的非预应力拱板屋架现浇施工。四、施工工艺(一)工艺流程工艺流程见图 3-1。(二)施工要点1、施工准备(1)对施工人员进行技术培训,熟悉设计图纸、相关规范、进行技术交底。(2)编制施工方案,制订主要项目的施工方法和技术措施3)设计砼的配合比并进行试验,曲线拱模制作。4)备足所用材料,并要求其达到标准。3-1 施工工艺图2、脚手架根据恒荷载和施工荷载大小进行设计,搭设满堂脚手架,并进行脚手架稳定性验算。3、模板现浇拱板屋架的模板由下弦底模、上下弦侧模、上弦底模及曲线模架组成。拱板、隔板的模板制作前均放 1:1 大样下料制作。满堂脚手架顶层水平杆找平并在跨中起拱,在水平杆上铺木方,木方与水平杆采用铁丝固定,在木方上铺 15mm 厚竹胶合板,木方与竹胶合板采用钉子固定,板缝用胶带粘贴。安装顺序:每廒间拱板屋架的下弦底模一次安装成型,上弦模板、下弦侧模、曲线模架则间隔分批安装,按三榀一个循环进行施工。(1)下弦底模:下弦底模由木方、15mm 厚竹胶合板组成,满堂脚手架顶层水平杆沿山墙方向跨中起拱,起拱高度以 L(跨度)X2%。为宜。(2)上、下弦侧模、上弦底模:上弦底模和上弦侧模、下弦外侧模采用 2.5mm 厚定型钢模板(也可采用定型木模板),按隔板间距分块制作,统一编号,下弦内侧模采用 25mm 木板制作的定型框模。(3)曲...
