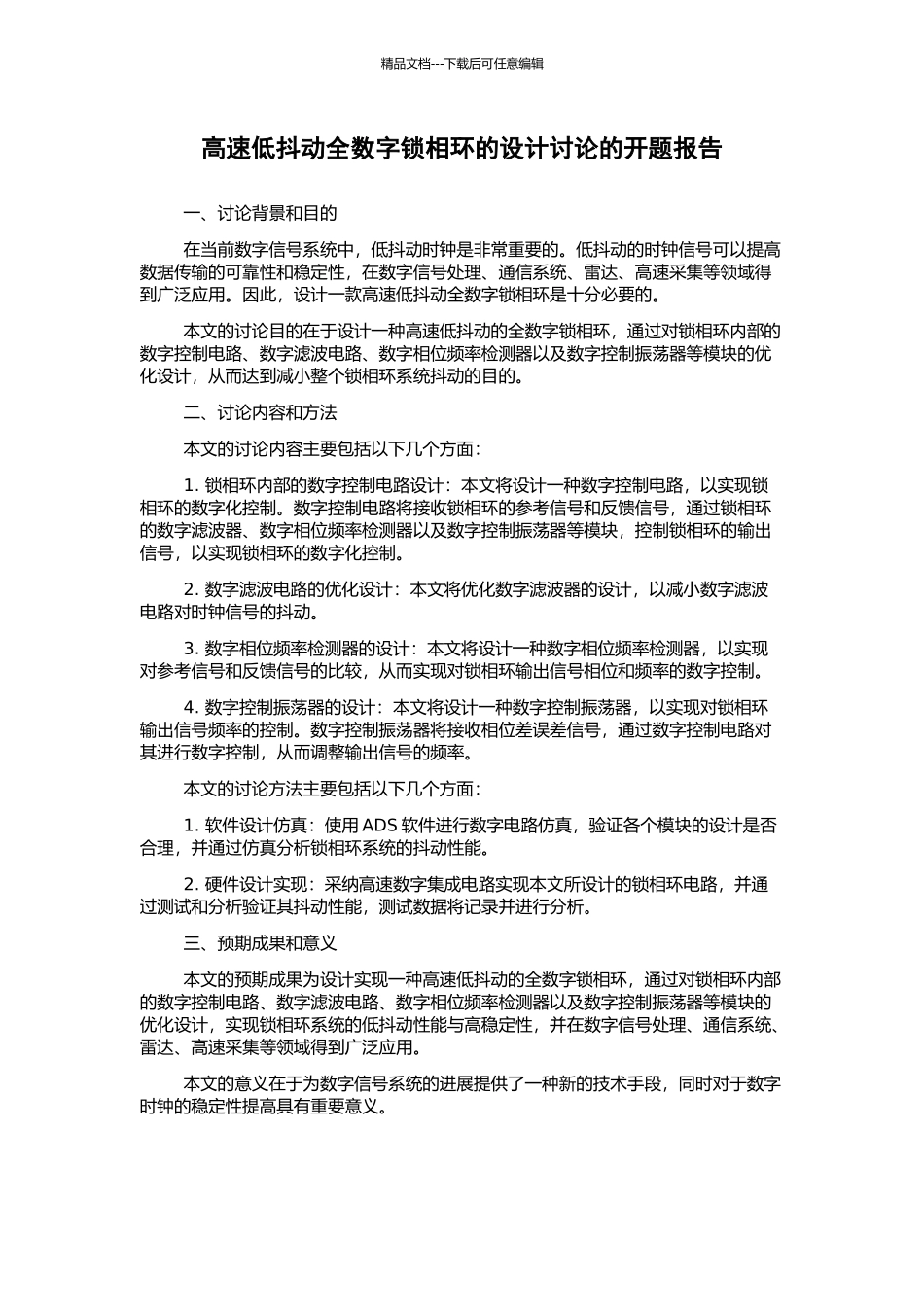

精品文档---下载后可任意编辑高速低抖动全数字锁相环的设计讨论的开题报告一、讨论背景和目的在当前数字信号系统中,低抖动时钟是非常重要的。低抖动的时钟信号可以提高数据传输的可靠性和稳定性,在数字信号处理、通信系统、雷达、高速采集等领域得到广泛应用。因此,设计一款高速低抖动全数字锁相环是十分必要的。本文的讨论目的在于设计一种高速低抖动的全数字锁相环,通过对锁相环内部的数字控制电路、数字滤波电路、数字相位频率检测器以及数字控制振荡器等模块的优化设计,从而达到减小整个锁相环系统抖动的目的。二、讨论内容和方法本文的讨论内容主要包括以下几个方面:1. 锁相环内部的数字控制电路设计:本文将设计一种数字控制电路,以实现锁相环的数字化控制。数字控制电路将接收锁相环的参考信号和反馈信号,通过锁相环的数字滤波器、数字相位频率检测器以及数字控制振荡器等模块,控制锁相环的输出信号,以实现锁相环的数字化控制。2. 数字滤波电路的优化设计:本文将优化数字滤波器的设计,以减小数字滤波电路对时钟信号的抖动。3. 数字相位频率检测器的设计:本文将设计一种数字相位频率检测器,以实现对参考信号和反馈信号的比较,从而实现对锁相环输出信号相位和频率的数字控制。4. 数字控制振荡器的设计:本文将设计一种数字控制振荡器,以实现对锁相环输出信号频率的控制。数字控制振荡器将接收相位差误差信号,通过数字控制电路对其进行数字控制,从而调整输出信号的频率。本文的讨论方法主要包括以下几个方面:1. 软件设计仿真:使用 ADS 软件进行数字电路仿真,验证各个模块的设计是否合理,并通过仿真分析锁相环系统的抖动性能。2. 硬件设计实现:采纳高速数字集成电路实现本文所设计的锁相环电路,并通过测试和分析验证其抖动性能,测试数据将记录并进行分析。三、预期成果和意义本文的预期成果为设计实现一种高速低抖动的全数字锁相环,通过对锁相环内部的数字控制电路、数字滤波电路、数字相位频率检测器以及数字控制振荡器等模块的优化设计,实现锁相环系统的低抖动性能与高稳定性,并在数字信号处理、通信系统、雷达、高速采集等领域得到广泛应用。本文的意义在于为数字信号系统的进展提供了一种新的技术手段,同时对于数字时钟的稳定性提高具有重要意义。
