桥梁及附属工程专项施工方案VIP免费

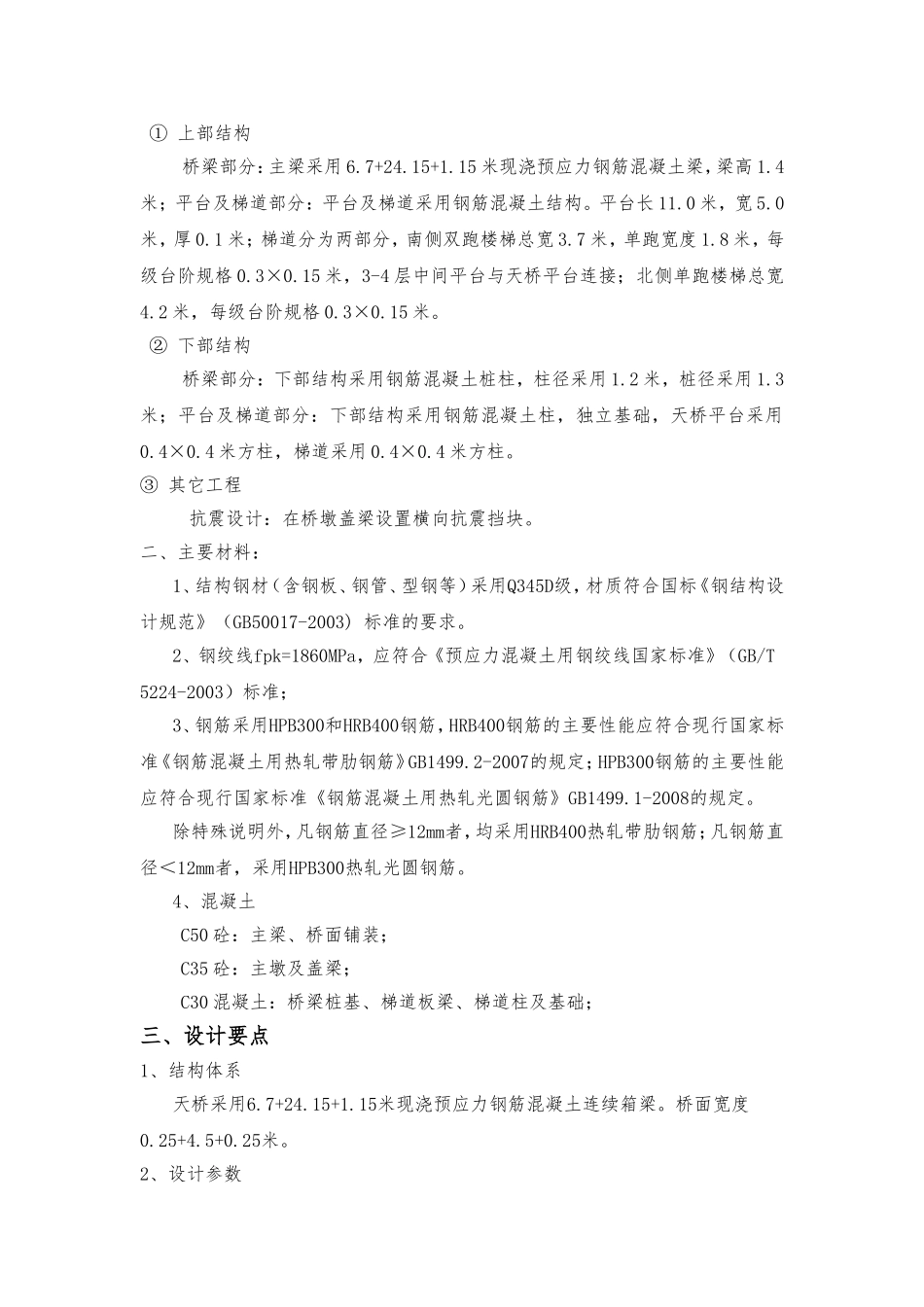

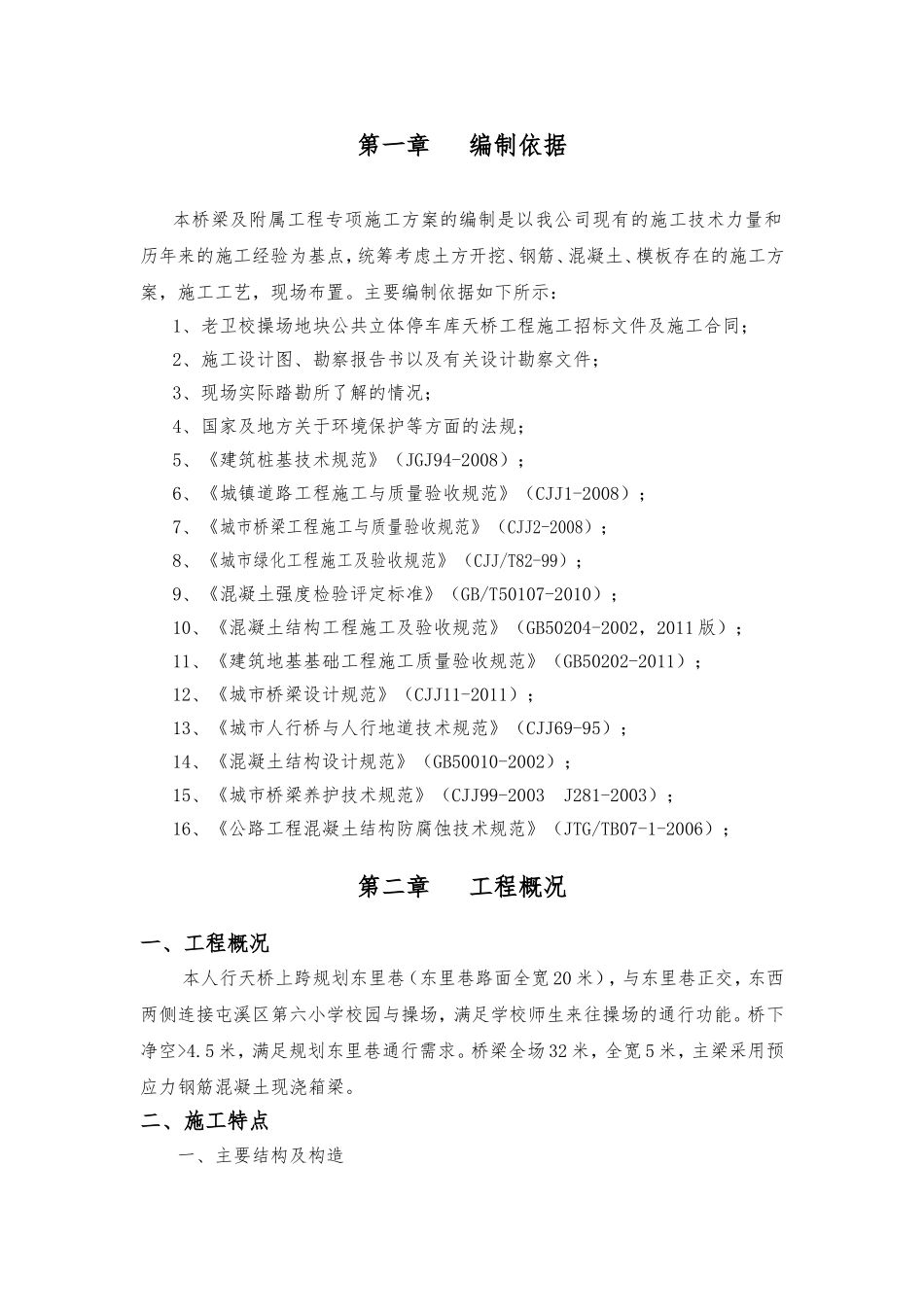

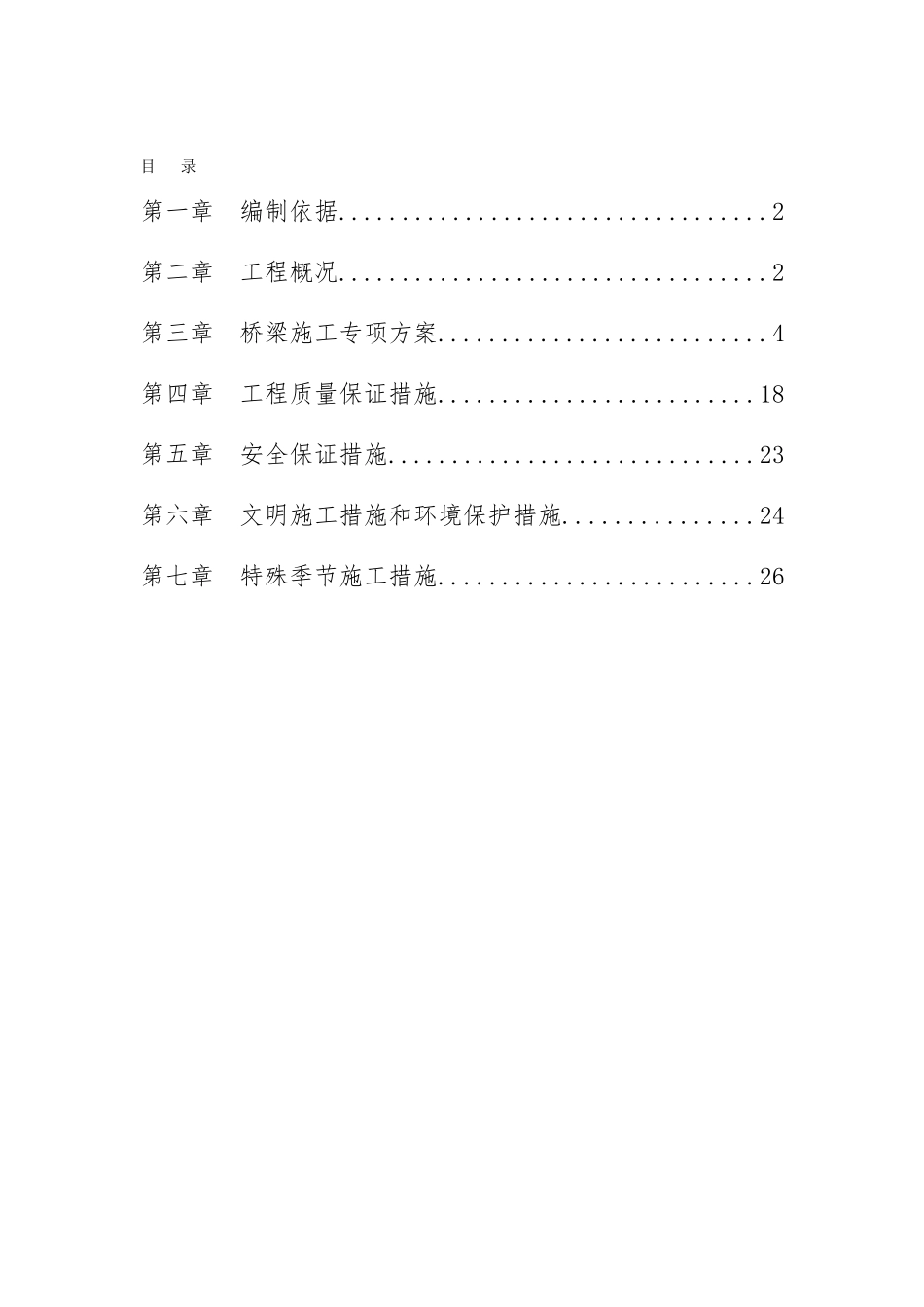

目录第一章编制依据..................................2第二章工程概况..................................2第三章桥梁施工专项方案..........................4第四章工程质量保证措施.........................18第五章安全保证措施.............................23第六章文明施工措施和环境保护措施...............24第七章特殊季节施工措施.........................26第一章编制依据本桥梁及附属工程专项施工方案的编制是以我公司现有的施工技术力量和历年来的施工经验为基点，统筹考虑土方开挖、钢筋、混凝土、模板存在的施工方案，施工工艺，现场布置。主要编制依据如下所示：1、老卫校操场地块公共立体停车库天桥工程施工招标文件及施工合同；2、施工设计图、勘察报告书以及有关设计勘察文件；3、现场实际踏勘所了解的情况；4、国家及地方关于环境保护等方面的法规；5、《建筑桩基技术规范》（JGJ94-2008）；6、《城镇道路工程施工与质量验收规范》（CJJ1-2008）；7、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）；8、《城市绿化工程施工及验收规范》（CJJ/T82-99）；9、《混凝土强度检验评定标准》（GB/T50107-2010）；10、《混凝土结构工程施工及验收规范》（GB50204-2002，2011版）；11、《建筑地基基础工程施工质量验收规范》（GB50202-2011）；12、《城市桥梁设计规范》（CJJ11-2011）；13、《城市人行桥与人行地道技术规范》（CJJ69-95）；14、《混凝土结构设计规范》（GB50010-2002）；15、《城市桥梁养护技术规范》（CJJ99-2003J281-2003）；16、《公路工程混凝土结构防腐蚀技术规范》（JTG/TB07-1-2006）；第二章工程概况一、工程概况本人行天桥上跨规划东里巷（东里巷路面全宽20米），与东里巷正交，东西两侧连接屯溪区第六小学校园与操场，满足学校师生来往操场的通行功能。桥下净空>4.5米，满足规划东里巷通行需求。桥梁全场32米，全宽5米，主梁采用预应力钢筋混凝土现浇箱梁。二、施工特点一、主要结构及构造①上部结构桥梁部分：主梁采用6.7+24.15+1.15米现浇预应力钢筋混凝土梁，梁高1.4米；平台及梯道部分：平台及梯道采用钢筋混凝土结构。平台长11.0米，宽5.0米，厚0.1米；梯道分为两部分，南侧双跑楼梯总宽3.7米，单跑宽度1.8米，每级台阶规格0.3×0.15米，3-4层中间平台与天桥平台连接；北侧单跑楼梯总宽4.2米，每级台阶规格0.3×0.15米。②下部结构桥梁部分：下部结构采用钢筋混凝土桩柱，柱径采用1.2米，桩径采用1.3米；平台及梯道部分：下部结构采用钢筋混凝土柱，独立基础，天桥平台采用0.4×0.4米方柱，梯道采用0.4×0.4米方柱。③其它工程抗震设计：在桥墩盖梁设置横向抗震挡块。二、主要材料：1、结构钢材（含钢板、钢管、型钢等）采用Q345D级，材质符合国标《钢结构设计规范》（GB50017-2003)标准的要求。2、钢绞线fpk=1860MPa，应符合《预应力混凝土用钢绞线国家标准》（GB/T5224-2003）标准；3、钢筋采用HPB300和HRB400钢筋，HRB400钢筋的主要性能应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499.2-2007的规定；HPB300钢筋的主要性能应符合现行国家标准《钢筋混凝土用热轧光圆钢筋》GB1499.1-2008的规定。除特殊说明外，凡钢筋直径≥12mm者，均采用HRB400热轧带肋钢筋；凡钢筋直径＜12mm者，采用HPB300热轧光圆钢筋。4、混凝土C50砼：主梁、桥面铺装；C35砼：主墩及盖梁；C30混凝土：桥梁桩基、梯道板梁、梯道柱及基础；三、设计要点1、结构体系天桥采用6.7+24.15+1.15米现浇预应力钢筋混凝土连续箱梁。桥面宽度0.25+4.5+0.25米。2、设计参数相对湿度：80%，竖向正常日照正温差：T=25℃T=6.7℃A=300mm竖向正常日照反温差：T=-12.5℃T=-3.35℃A=300mm，预应力管道成型：塑料波纹管管道摩擦系数：u=0.25，管道偏差系数：k=0.0015，钢筋回缩和锚具变形为：6mm3、构造处理①为了加强抗剪能力，箱梁端部在箱内侧方向加厚。②钢绞线的弯折处采用圆曲线过渡，管道必须圆顺，定位钢筋在曲线部分以间隔为50厘米、直线段间隔为100厘米设置一组。③桥面铺装为8-11.3cm厚C50混凝土，箱梁顶面设置防水层。4、延性设计和防震措施（1）加大墩台...
