高集成度CMOS-GPS接收机射频前端的设计与实现的开题报告

高集成度CMOS-GPS接收机射频前端的设计与实现的开题报告_第1页
1/2

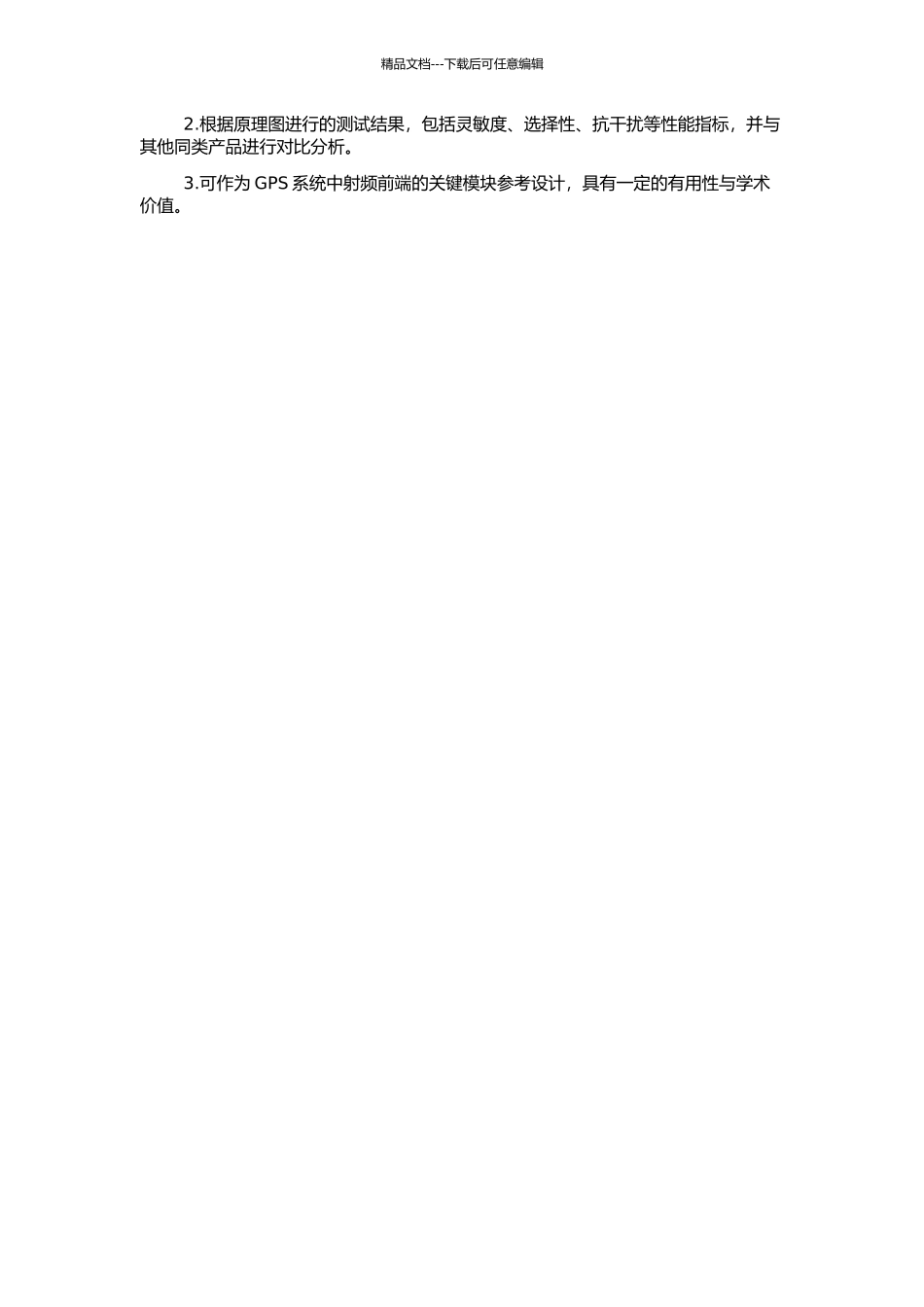

高集成度CMOS-GPS接收机射频前端的设计与实现的开题报告_第2页
2/2
精品文档---下载后可任意编辑高集成度 CMOS GPS 接收机射频前端的设计与实现的开题报告题目:高集成度 CMOS GPS 接收机射频前端的设计与实现背景与意义:GPS(Global Positioning System)是现代导航和定位系统中应用广泛的一种技术,由于其具有高精度、全球覆盖等优点,因此在航空、军事、汽车导航、智能手机等领域广泛应用。GPS 接收机是实现 GPS 定位和导航的关键部件,其性能对 GPS系统的定位精度和可靠性有着重要影响。射频前端是 GPS 接收机中最重要和关键的模块,其目的是接收并放大 GPS 卫星发射的射频信号,并将其转化为数字信号进行处理。如何设计具有高集成度、高精度和低功耗的 GPS 接收机射频前端,是一个值得深化讨论的问题。讨论内容:本文将讨论如何设计高集成度 CMOS GPS 接收机射频前端,包括低噪声放大器、局部振荡器、混频器等关键部件的设计与实现。具体内容包括:1.分析 GPS 卫星射频信号的特点与参数要求,确定接收机的性能指标和设计要求。2.设计低噪声放大器(LNA),主要包括选择合适的 LNA 拓扑结构、确定 LNA的增益、噪声系数和输入输出阻抗等。3.设计局部振荡器(LO),主要包括选择合适的振荡器拓扑结构、确定振荡器的频率和相位噪声等。4.设计混频器,主要包括选择合适的混频器拓扑结构、确定混频器的转换增益、转换损耗和阻抗匹配等。5.进行模拟电路设计和优化调试,包括 DC 仿真、AC 仿真、S 参数仿真和时域仿真等。6.进行布局与封装设计,考虑电路的 EMC(电磁兼容)与 SI(信号完整性)等问题。7.进行流片与测试,评估 GPS 接收机射频前端的性能指标,包括灵敏度、选择性、抗干扰等。预期成果:本文预期完成高集成度 CMOS GPS 接收机射频前端的设计与实现,实现以下成果:1.具有高集成度、高精度和低功耗的 GPS 接收机射频前端电路原理图与仿真模型。精品文档---下载后可任意编辑2.根据原理图进行的测试结果,包括灵敏度、选择性、抗干扰等性能指标,并与其他同类产品进行对比分析。3.可作为 GPS 系统中射频前端的关键模块参考设计,具有一定的有用性与学术价值。
