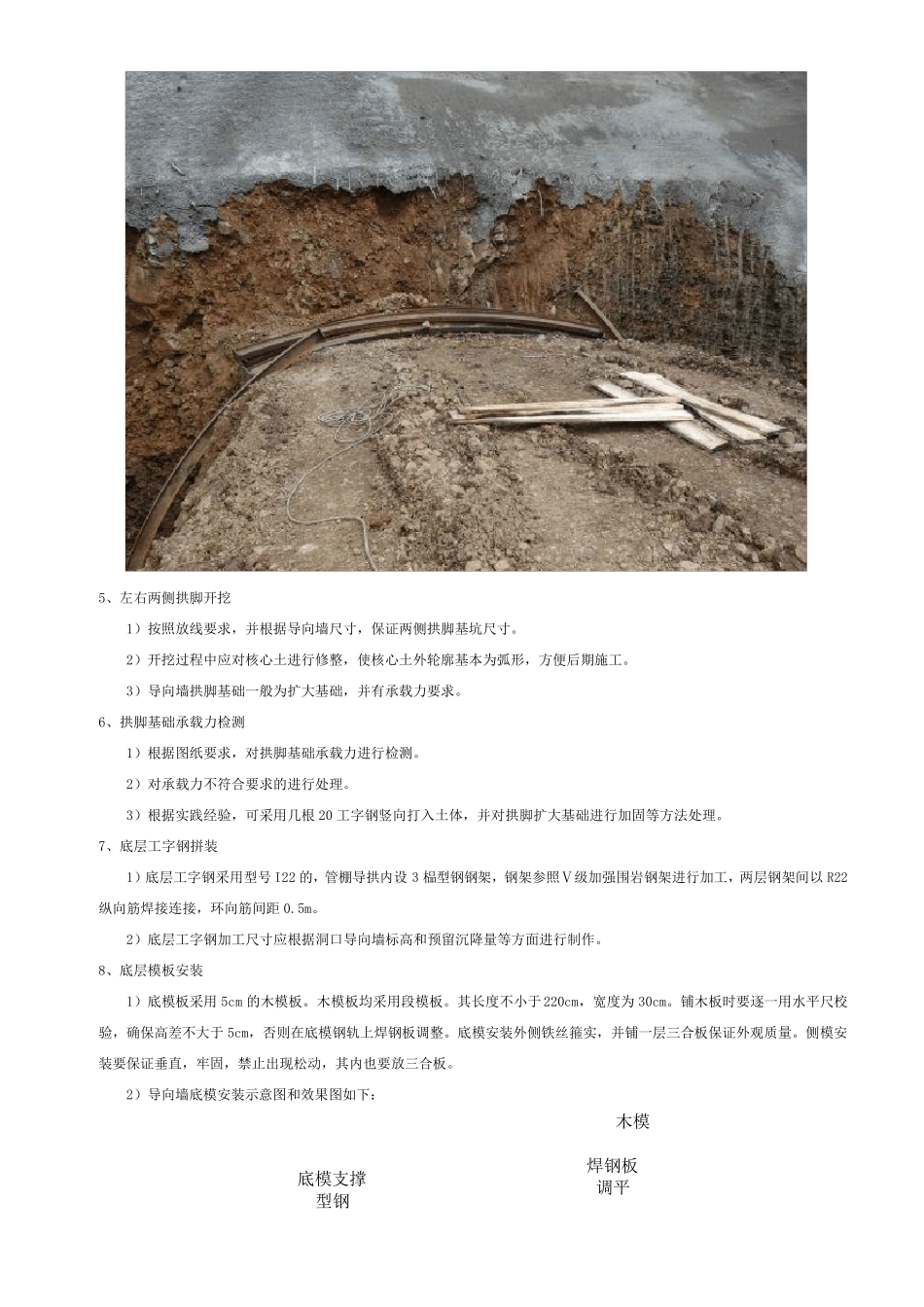

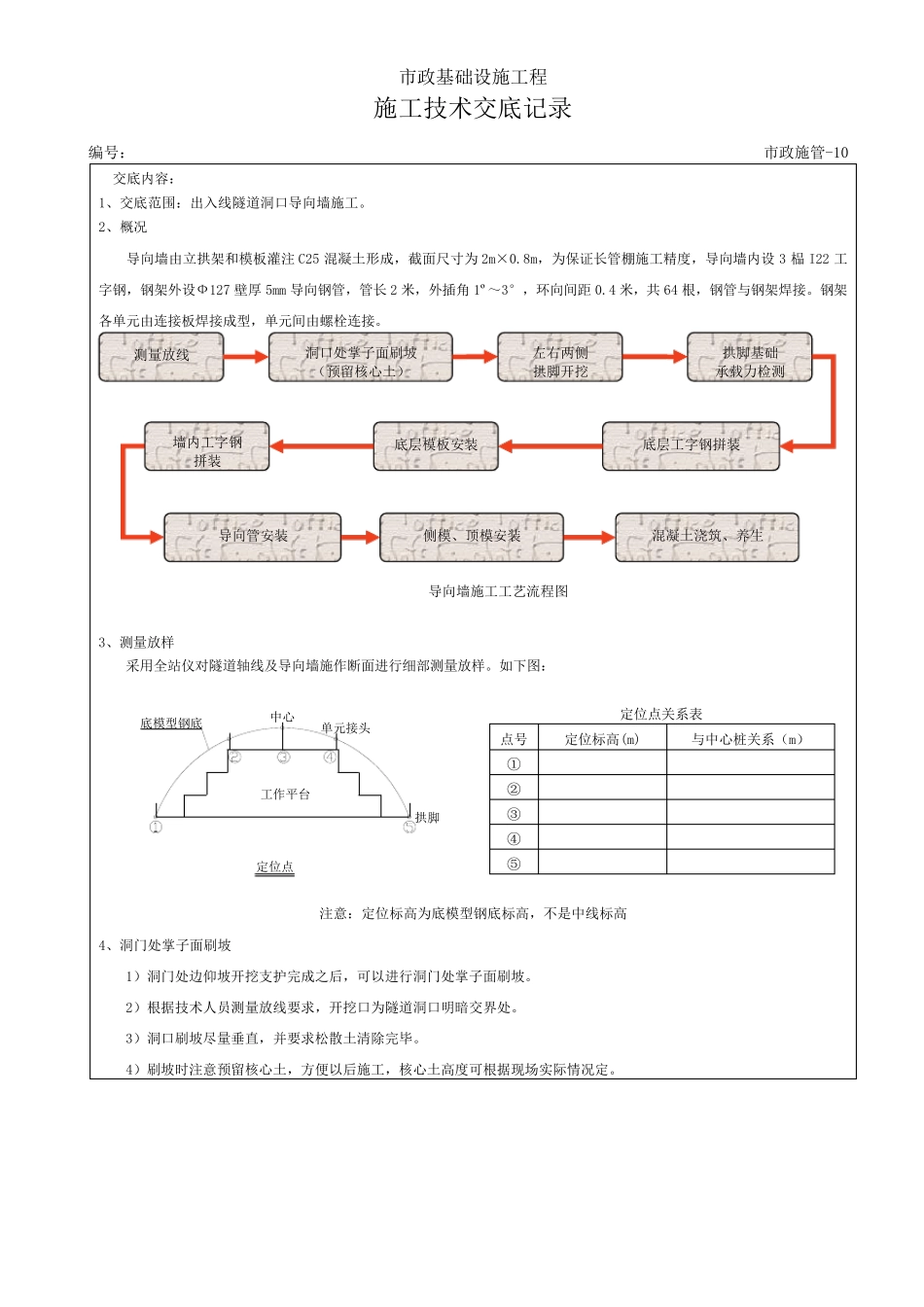

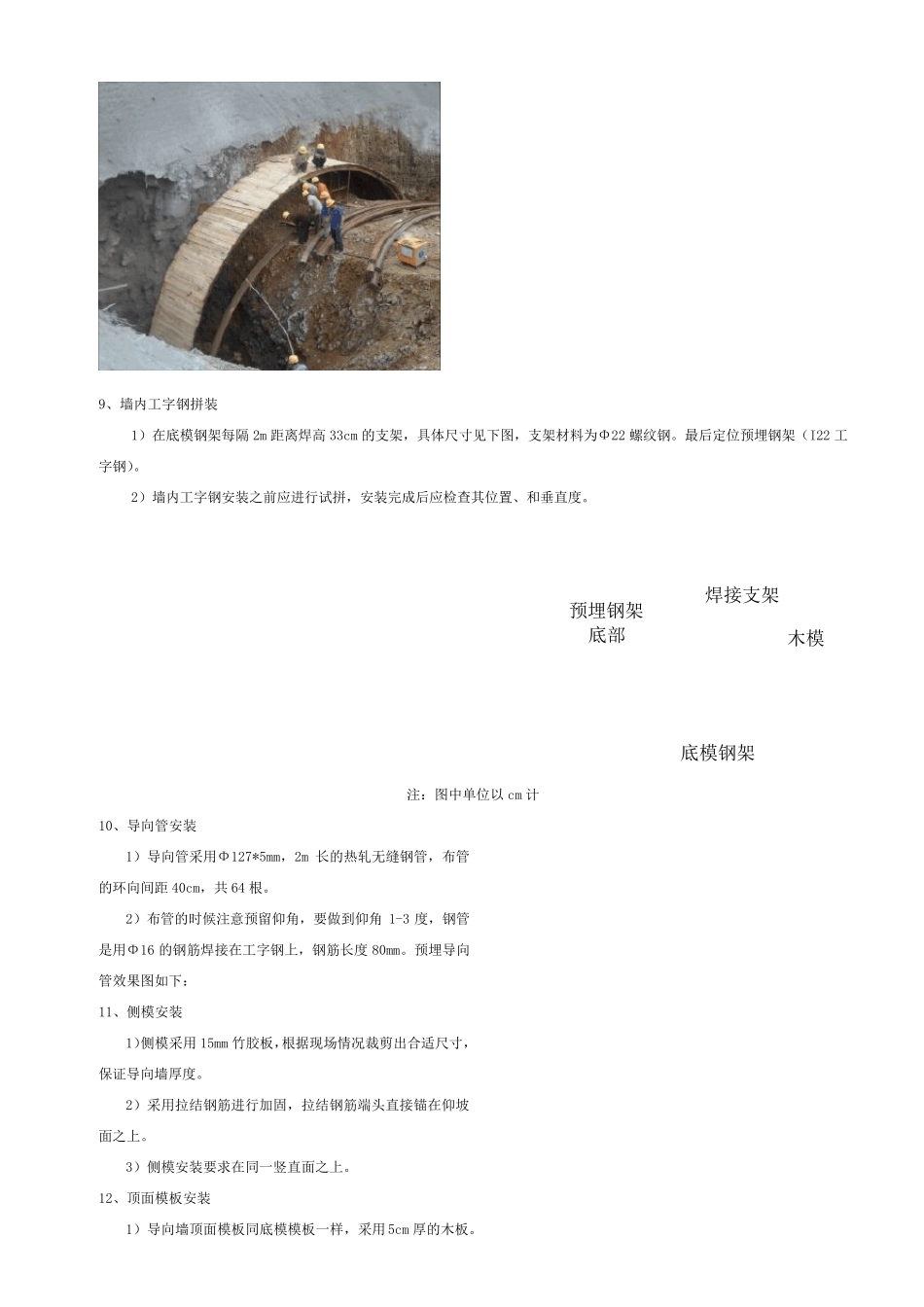

市政基础设施工程 施工技术交底记录 编号： 市政施管-10 交底内容： 1、交底范围：出入线隧道洞口导向墙施工。 2、概况 导向墙由立拱架和模板灌注C25 混凝土形成，截面尺寸为2m×0.8m，为保证长管棚施工精度，导向墙内设3 榀I22 工字钢，钢架外设Ф127 壁厚5mm 导向钢管，管长2 米，外插角1º～3°，环向间距 0.4 米，共 64 根，钢管与钢架焊接。钢架各单元由连接板焊接成型，单元间由螺栓连接。 3、测量放样 采用全站仪对隧道轴线及导向墙施作断面进行细部测量放样。如下图： 定位点关系表 点号 定位标高(m) 与中心桩关系（m） ① ② ③ ④ ⑤ 注意：定位标高为底模型钢底标高，不是中线标高 4、洞门处掌子面刷坡 1）洞门处边仰坡开挖支护完成之后，可以进行洞门处掌子面刷坡。 2）根据技术人员测量放线要求，开挖口为隧道洞口明暗交界处。 3）洞口刷坡尽量垂直 ，并 要求松 散 土清 除 完毕 。 4）刷坡时 注意预 留 核 心土，方 便 以后施工，核 心土高度可根据现 场 实 际 情 况定。 测量放线 导向墙施工工艺 流 程图 侧 模、顶 模安 装 导向管安 装 墙内工字钢 拼 装 底层 模板安 装 底层 工字钢拼 装 洞口处掌子面刷坡 （预 留 核 心土） 左 右 两 侧 拱脚 开挖 拱脚 基础 承 载 力 检 测 混凝土浇 筑 、养 生 工作平 台底模型钢底中心单元接头拱脚定位点 5、左右两侧拱脚开挖 1）按照放线要求，并根据导向墙尺寸，保证两侧拱脚基坑尺寸。 2）开挖过程中应对核心土进行修整，使核心土外轮廓基本为弧形，方便后期施工。 3）导向墙拱脚基础一般为扩大基础，并有承载力要求。 6、拱脚基础承载力检测 1）根据图纸要求，对拱脚基础承载力进行检测。 2）对承载力不符合要求的进行处理。 3）根据实践经验，可采用几根20 工字钢竖向打入土体，并对拱脚扩大基础进行加固等方法处理。 7、底层工字钢拼装 1）底层工字钢采用型号I22 的，管棚导拱内设3 榀型钢钢架，钢架参照Ⅴ级加强围岩钢架进行加工，两层钢架间以 R22纵向筋焊接连接，环向筋间距 0.5m。 2）底层工字钢加工尺寸应根据洞口导向墙标高和预留沉降量等方面进行制作。 8、底层模板安装 1）底模板采用5cm 的木模板。木模板均采用段模板。其长度不小于220cm，宽度为30cm。铺木板时要逐一用水平尺校验，确保高差不大于5cm，否则在底模钢轨上焊钢板调整。底模安装外侧铁丝 ...
