导地线液压作业指导书

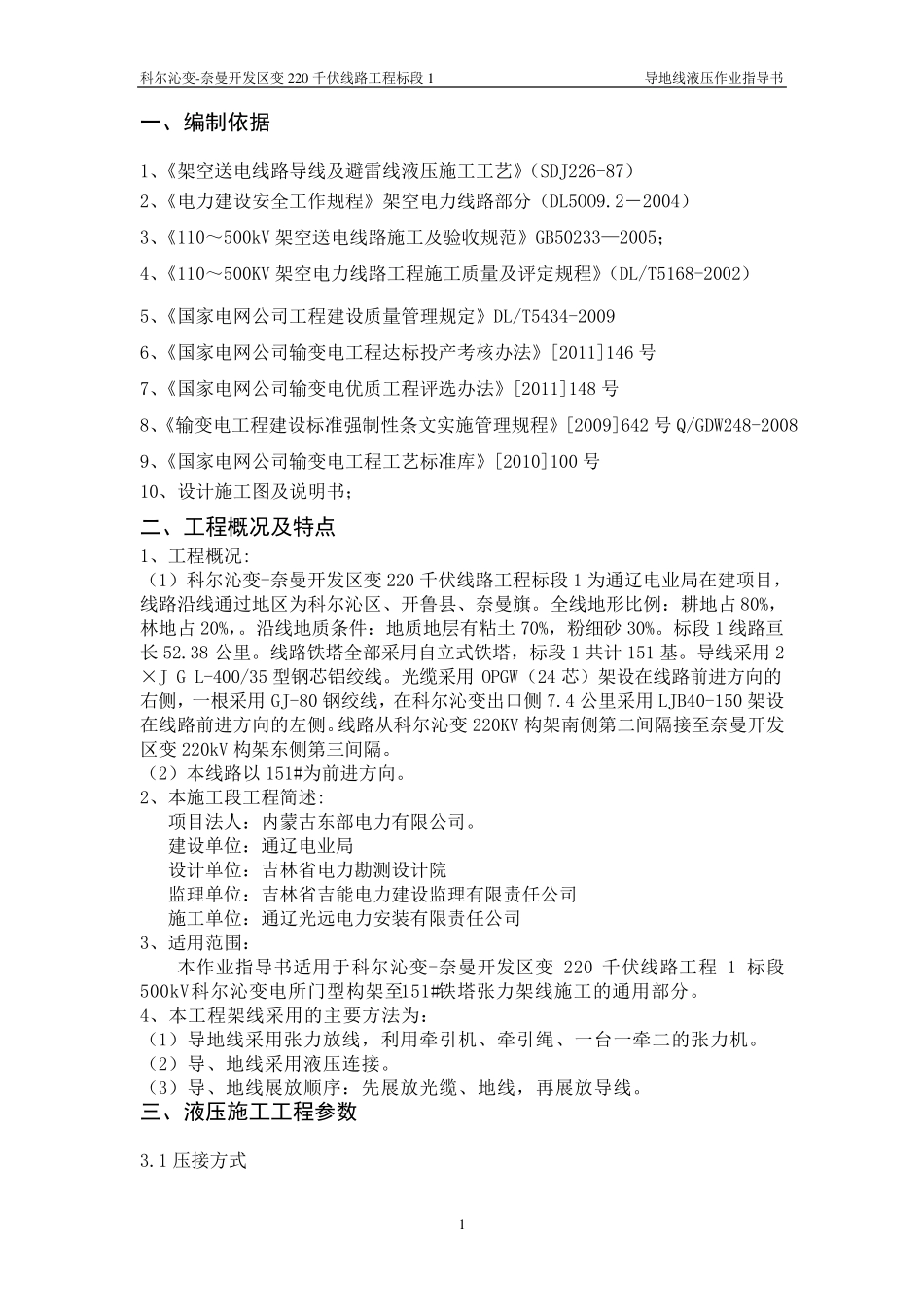

科 尔 沁 变 -奈 曼 开 发 区 变 2 2 0 千 伏 线 路 工 程 标 段 1 导 地 线 液 压 作 业 指 导 书 1 一、编制依据 1、《 架 空 送 电 线 路 导 线 及 避 雷 线 液 压 施 工 工 艺 》（ SDJ226-87） 2、《 电 力 建 设 安 全 工 作 规 程 》 架 空 电 力 线 路 部 分 （ DL5OO9.2－ 2004） 3、《 110～ 500kV 架 空 送 电 线 路 施 工 及 验 收 规 范 》 GB50233— 2005； 4、《 110～ 500KV 架 空 电 力 线 路 工 程 施 工 质 量 及 评 定 规 程 》（ DL/T5168-2002） 5、《 国 家 电 网 公 司 工 程 建 设 质 量 管 理 规 定 》 DL/T5434-2009 6、《 国 家 电 网 公 司 输 变 电 工 程 达 标 投 产 考 核 办 法 》 [2011]146 号 7、《 国 家 电 网 公 司 输 变 电 优 质 工 程 评 选 办 法 》 [2011]148 号 8、《 输 变 电 工 程 建 设 标 准 强 制 性 条 文 实 施 管 理 规 程 》 [2009]642 号 Q/GDW248-2008 9、《 国 家 电 网 公 司 输 变 电 工 程 工 艺 标 准 库 》 [2010]100 号 10、 设 计 施 工 图 及 说 明 书 ； 二、工程概况及特点 1、 工 程 概 况 : （ 1） 科 尔 沁 变 -奈 曼 开 发 区 变 220 千 伏 线 路 工 程 标 段 1 为 通 辽 电 业 局 在 建 项 目 ，线 路 沿 线 通 过 地 区 为 科 尔 沁 区 、 开 鲁 县 、 奈 曼 旗 。 全 线 地 形 比 例 ： 耕 地 占 80%，林 地 占 20%，。 沿 线 地 质 条 件 ： 地 质 地 层 有 粘 土 70%， 粉 细 砂 30%。 标 段 1 线 路 亘长 52.38 公 里 。 线 路 铁 塔 全 部 采 用 自 立 式铁 塔 ， 标 段 1 共计 151 基。 导 线 采 用 2×J G L-400/35 型钢芯铝绞线 。 光缆采 用OPGW（ 24 芯） 架 设 在 线 路 前进方向的右侧， 一根采 用 GJ-80 钢绞线 ， 在 科 尔 沁 变 出口侧7.4 公 里 采 用 LJB40-150 架 设在 线 路 前进方向的左侧。线 路 从科 尔 沁 变 220KV 构架 南侧第二间隔接至奈 曼 开 发区 变 220kV 构架 东 侧第三 间隔。 （ 2） ...
