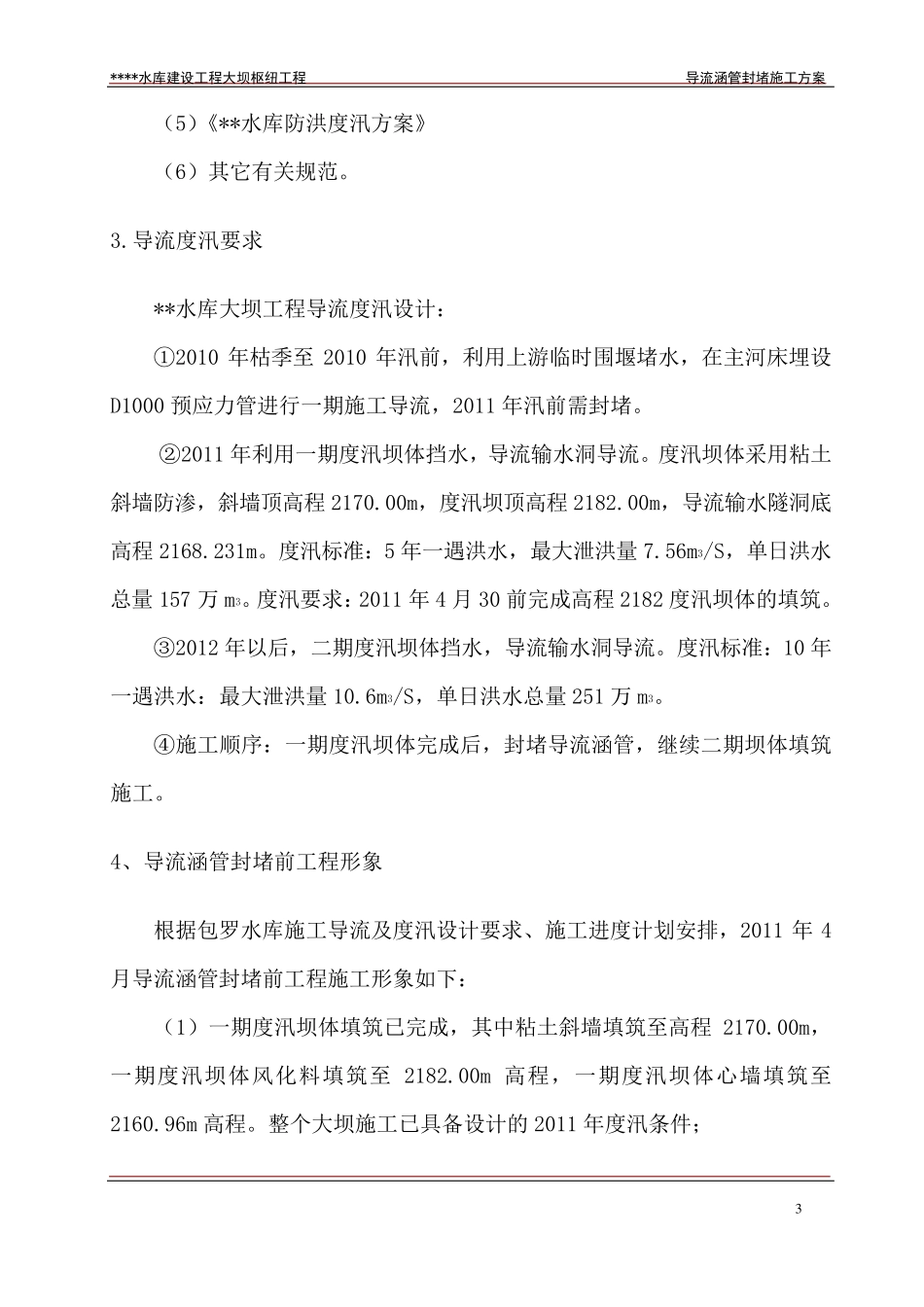

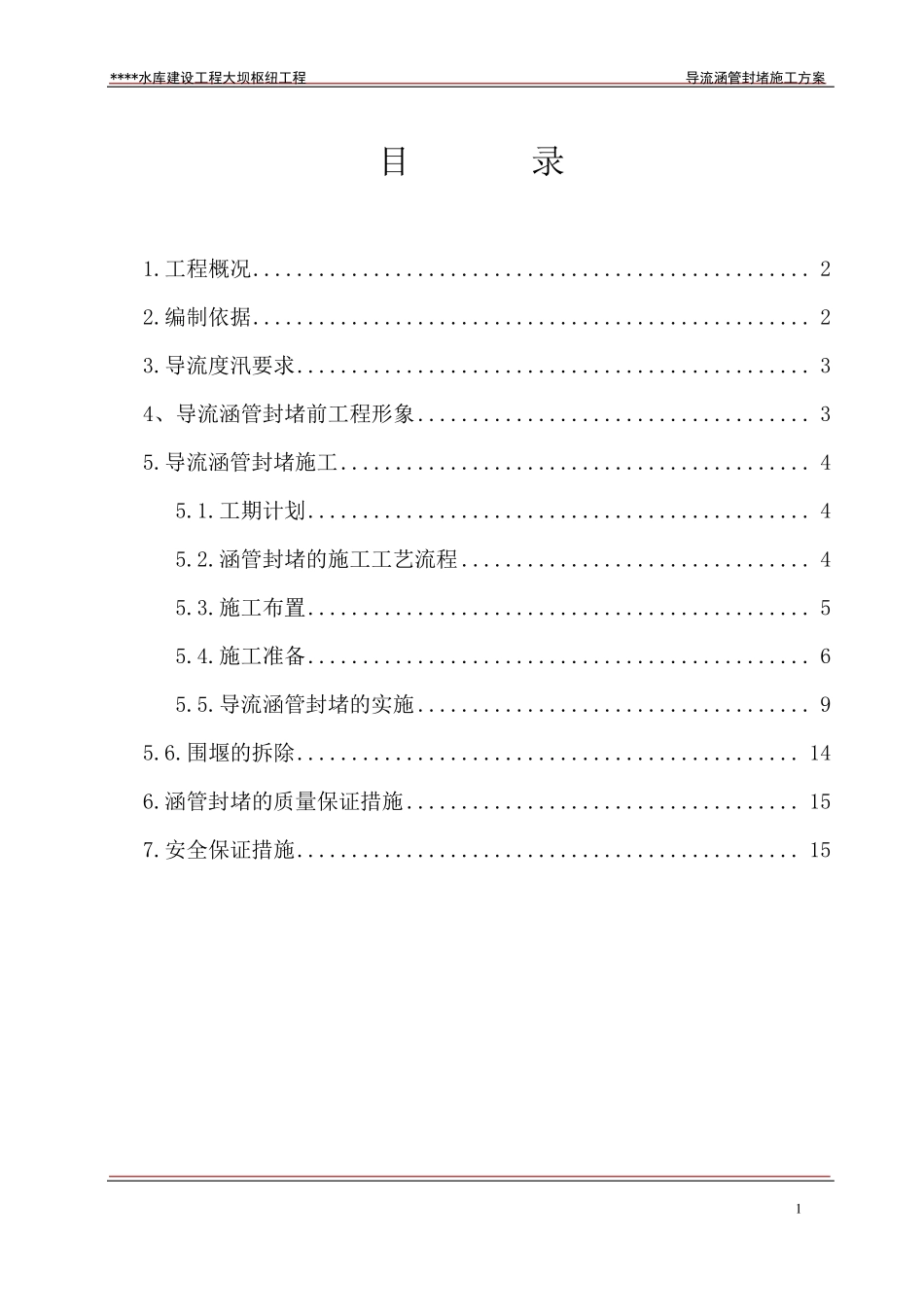

****水库建设工程大坝枢纽工程 导流涵管封堵施工方案 1 目 录 1.工程概况 ................................................... 2 2.编制依据 ................................................... 2 3.导流度汛要求 ............................................... 3 4、导流涵管封堵前工程形象 .................................... 3 5.导流涵管封堵施工 ........................................... 4 5.1.工期计划 .............................................. 4 5.2.涵管封堵的施工工艺流程 ................................ 4 5.3.施工布置 .............................................. 5 5.4.施工准备 .............................................. 6 5.5.导流涵管封堵的实施 .................................... 9 5.6.围堰的拆除 .............................................. 14 6.涵管封堵的质量保证措施 .................................... 15 7.安全保证措施 .............................................. 15 ****水库建设工程大坝枢纽工程 导流涵管封堵施工方案 2 水库导流涵管封堵施工方案 1.工程概况 **县位于云南省大理白族自治州西部,东西最大横距91.8km,南北最大纵距109km,全县土地总面积4426.2km2。处于大理、保山、怒江三地州结合部,东邻洱源、漾濞县,南靠永平县、保山市,西界泸水县,北接兰坪县、剑川县。县城石门镇距省府昆明 574km,距大理州府下关 175km,距大保高速公路 125km。水库至长新乡政府有 12km 为乡村公路,与黄(连铺)金(顶)公路相接。工程区位于高海拔山区,交通条件一般。 **水库工程由枢纽工程和输水工程两大部分组成。枢纽工程主要建筑物由大坝、右岸溢洪道和右岸输水隧洞组成,大坝高 68.5m,坝顶高程2209.80m,坝顶长度268.9m,坝型采用粘土心墙风化料坝。 **水库总库容1188 万m3,水库年供水量1236.6 万m3,其中农田灌溉供水1179.2 万m3、灌溉面积2.85 万亩,解决农村饮水安全供水57.4 万m3。 2.编制依据 (1)**水库建设 工程技 施设 计 文 件; (2)**水库建设 工程大坝枢纽工程施工图 纸 ; (3)云南缘 达 建工集 团 有限 公司 《 **水库建设 工程大坝枢纽工程投 标 文件》; (4)《 **水库大坝枢纽工程施工组织 设 计 》; ****水库建设工程大坝枢纽工程 导流...
