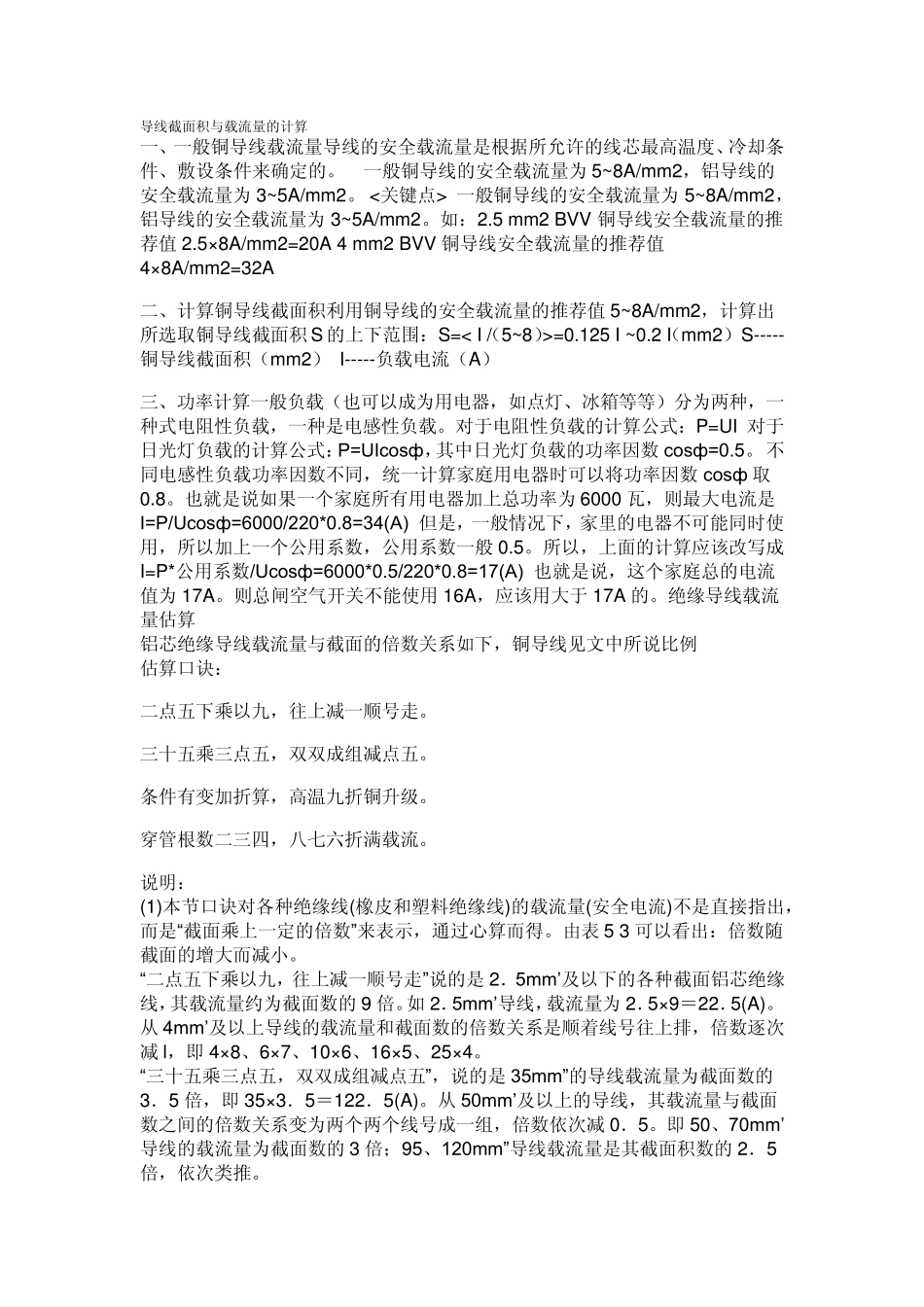

导线截面积与载流量的计算_第1页
1/10

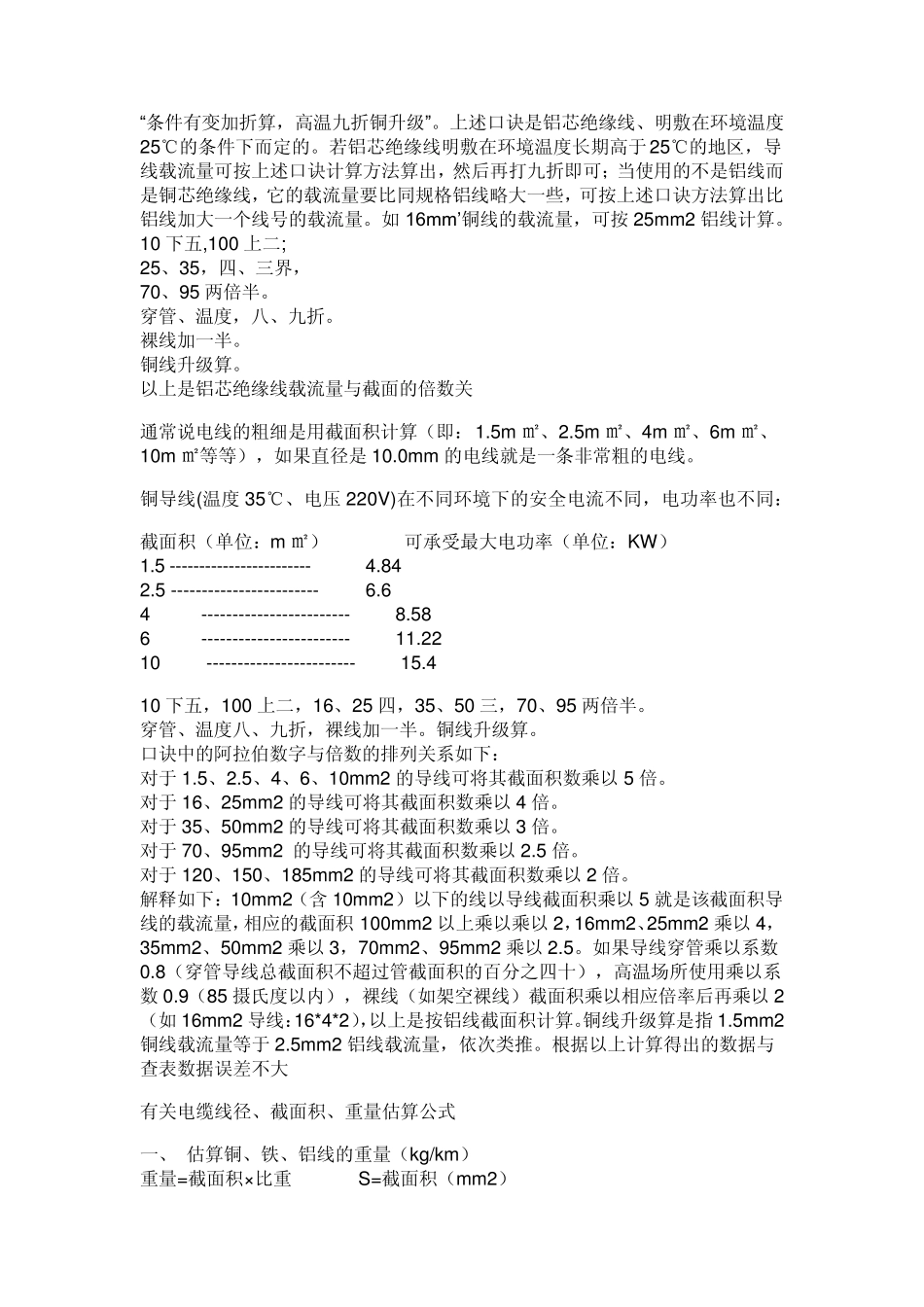

导线截面积与载流量的计算_第2页
2/10

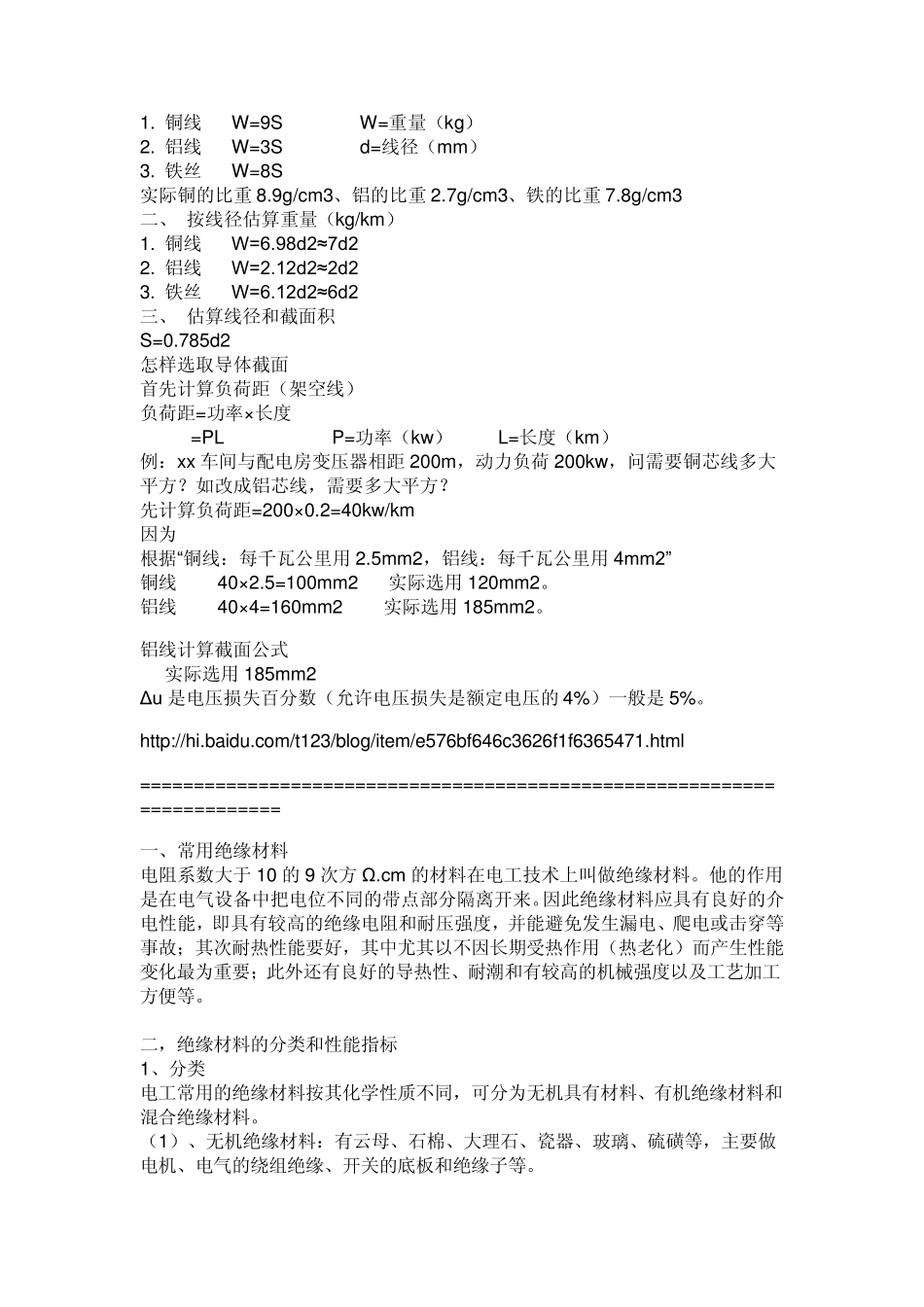

导线截面积与载流量的计算_第3页
3/10
导线截面积与载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为 5~8A/mm2,铝导线的安全载流量为 3~5A/mm2。 <关键点> 一般铜导线的安全载流量为 5~8A/mm2,铝导线的安全载流量为 3~5A/mm2。如:2.5 mm2 BVV 铜导线安全载流量的推荐值 2.5×8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值 5~8A/mm2,计算出所选取铜导线截面积S 的上下范围: S=< I /(5~8)>=0.125 I ~0.2 I(mm2) S-----铜导线截面积(mm2) I-----负载电流(A) 三、功率计算一般负载(也可以成为用电器,如点灯、冰箱等等)分为两种,一种式电阻性负载,一种是电感性负载。对于电阻性负载的计算公式:P=UI 对于日光灯负载的计算公式:P=UIcosф,其中日光灯负载的功率因数 cosф=0.5。 不同电感性负载功率因数不同,统一计算家庭用电器时可以将功率因数 cosф 取0.8。也就是说如果一个家庭所有用电器加上总功率为 6000 瓦,则最大电流是 I=P/Ucosф=6000/220*0.8=34(A) 但是,一般情况下,家里的电器不可能同时使用,所以加上一个公用系数,公用系数一般 0.5。所以,上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说,这个家庭总的电流值为 17A。则总闸空气开关不能使用 16A,应该用大于 17A 的。绝缘导线载流量估算 铝芯绝缘导线载流量与截面的倍数关系如下,铜导线见文中所说比例 估算口诀: 二点五下乘以九,往上减一顺号走。 三十五乘三点五,双双成组减点五。 条件有变加折算,高温九折铜升级。 穿管根数二三四,八七六折满载流。 说明: (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数” 来表示,通过心算而得。由表 5 3 可以看出:倍数随截面的增大而减小。 “二点五下乘以九,往上减一顺号走” 说的是 2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9 倍。如 2.5mm’导线,载流量为 2.5×9=22.5(A)。从 4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减 l,即 4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五,双双成组减点五” ,说的是 35mm” 的导线载流量为截面数的3.5 倍,即 35×3.5=122.5(...
