导线检验方法及端子压接要求

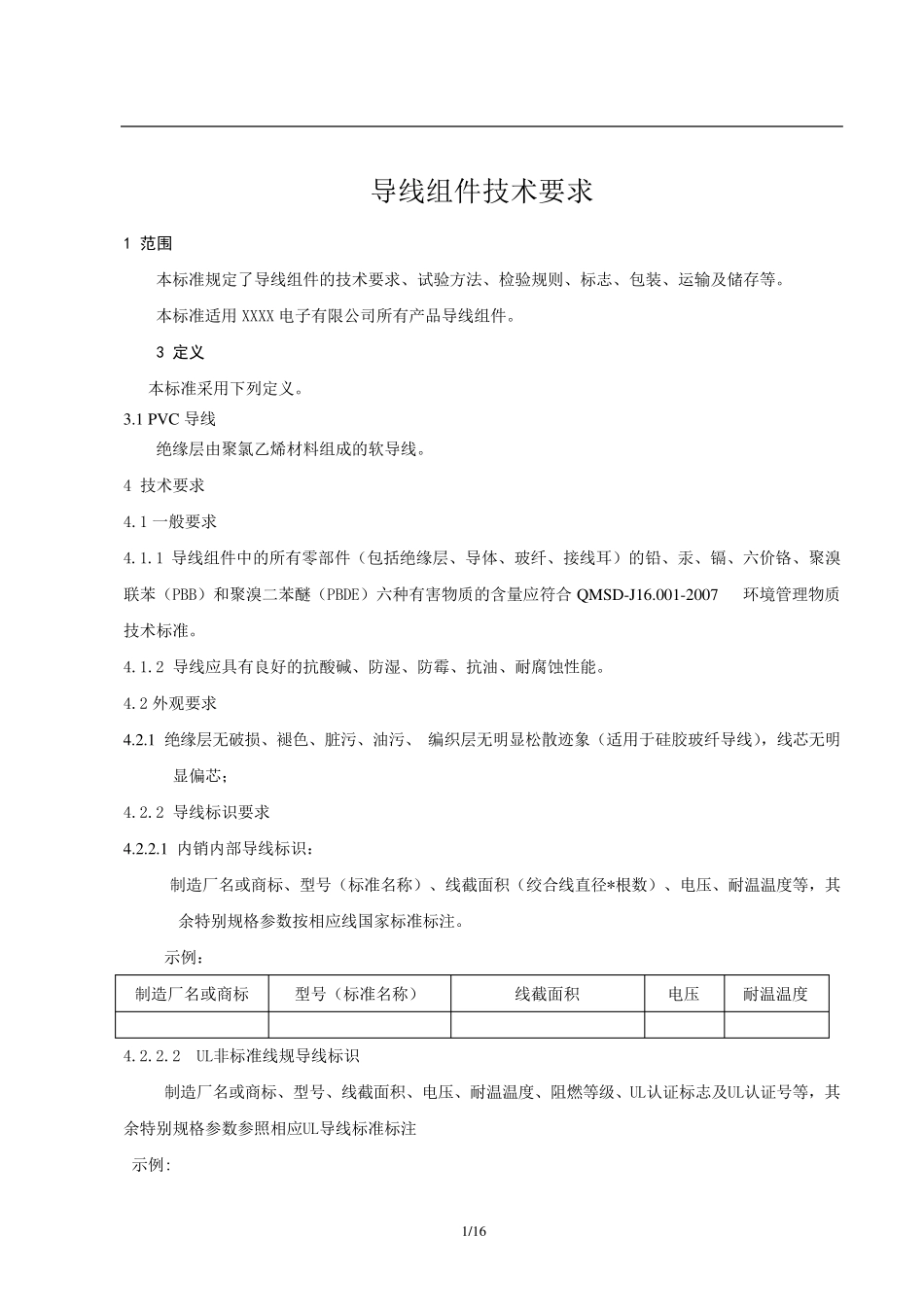

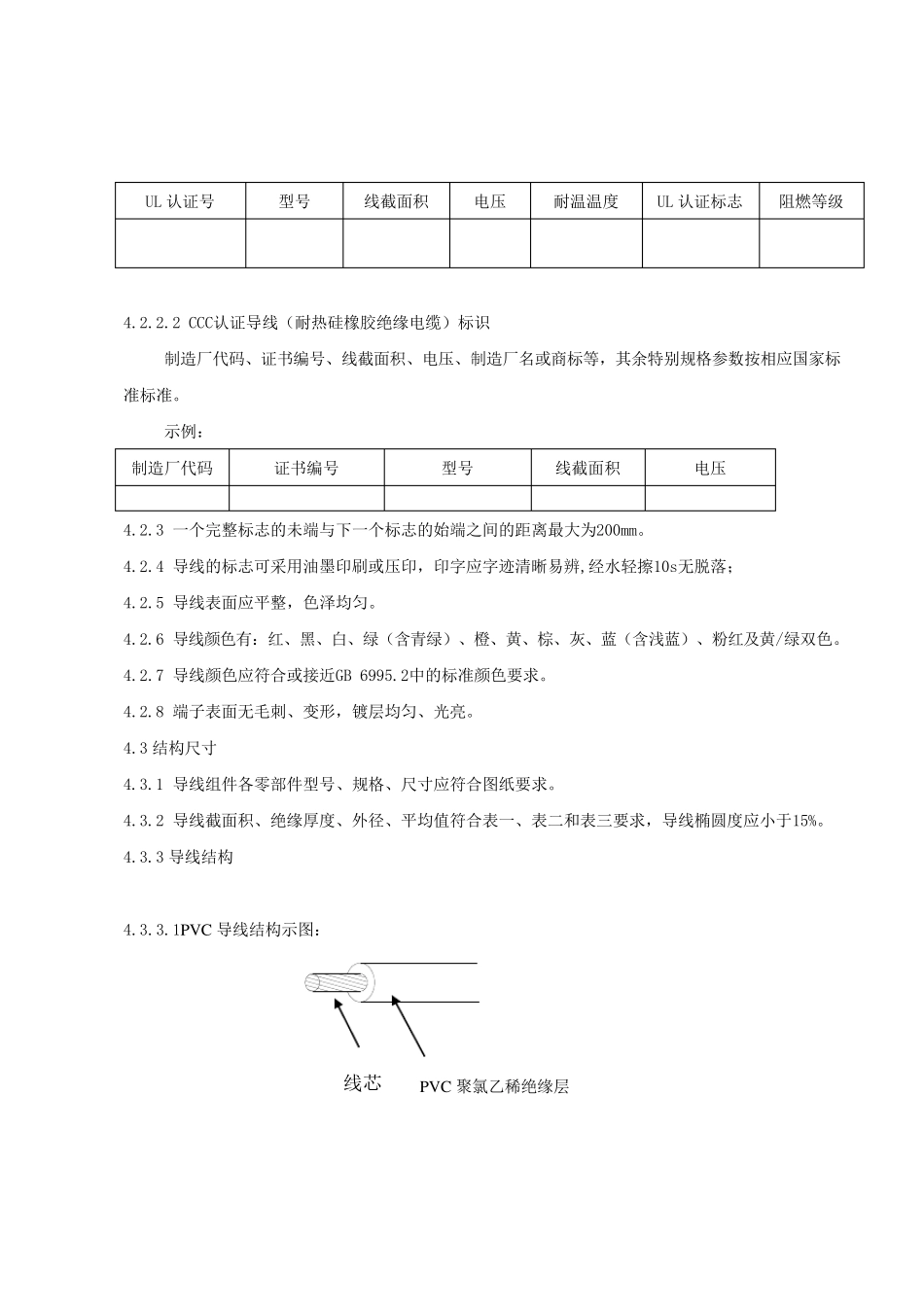

1/16 导线组件技术要求 1 范围 本标准规定了导线组件的技术要求、试验方法、检验规则、标志、包装、运输及储存等。 本标准适用 XXXX 电子有限公司所有产品导线组件。 3 定义 本标准采用下列定义。 3.1 PV C 导线 绝缘层由聚氯乙烯材料组成的软导线。 4 技术要求 4.1 一般要求 4.1.1 导线组件中的所有零部件（包括绝缘层、导体、玻纤、接线耳）的铅、汞、镉、六价铬、聚溴联苯（PBB）和聚溴二苯醚（PBDE）六种有害物质的含量应符合 QMSD-J16.001-2007 环境管理物质技术标准。 4.1.2 导线应具有良好的抗酸碱、防湿、防霉、抗油、耐腐蚀性能。 4.2 外观要求 4.2.1 绝缘层无破损、褪色、脏污、油污、 编织层无明显松散迹象（适用于硅胶玻纤导线），线芯无明显偏芯； 4.2.2 导线标识要求 4.2.2.1 内销内部导线标识： 制造厂名或商标、型号（标准名称）、线截面积（绞合线直径*根数）、电压、耐温温度等，其余 特 别 规格 参 数按 相 应线国 家 标准标注 。 示 例 ： 制造厂名或商标 型号（标准名称） 线截面积 电压 耐温温度 4.2.2.2 UL非 标准线规导线标识 制造厂名或商标、型号、线截面积、电压、耐温温度、阻 燃 等级 、UL认 证 标志及UL认 证 号等，其余 特 别 规格 参 数参 照 相 应UL导线标准标注 示 例 : 4.2.2.2 CCC认证导线（耐热硅橡胶绝缘电缆）标识 制造厂代码、证书编号、线截面积、电压、制造厂名或商标等，其余特别规格参数按相应国家标准标准。 示例： 制造厂代码 证书编号 型号 线截面积 电压 4.2.3 一个完整标志的未端与下一个标志的始端之间的距离最大为200mm。 4.2.4 导线的标志可采用油墨印刷或压印，印字应字迹清晰易辨,经水轻擦10s无脱落； 4.2.5 导线表面应平整，色泽均匀。 4.2.6 导线颜色有：红、黑、白、绿（含青绿）、橙、黄、棕、灰、蓝（含浅蓝）、粉红及黄/绿双色。 4.2.7 导线颜色应符合或接近GB 6995.2中的标准颜色要求。 4.2.8 端子表面无毛刺、变形，镀层均匀、光亮。 4.3 结构尺寸 4.3.1 导线组件各零部件型号、规格、尺寸应符合图纸要求。 4.3.2 导线截面积、绝缘厚度、外径、平均值符合表一、表二和表三要求，导线椭圆度应小于15%。 4.3.3 导线结构 4.3.3.1PV C 导线结构示图： UL 认证号 型号 线截面积 电压 耐温温度 UL 认证标志 阻燃等级 线芯 PV C 聚 氯 乙 稀 绝缘层 4.3....
