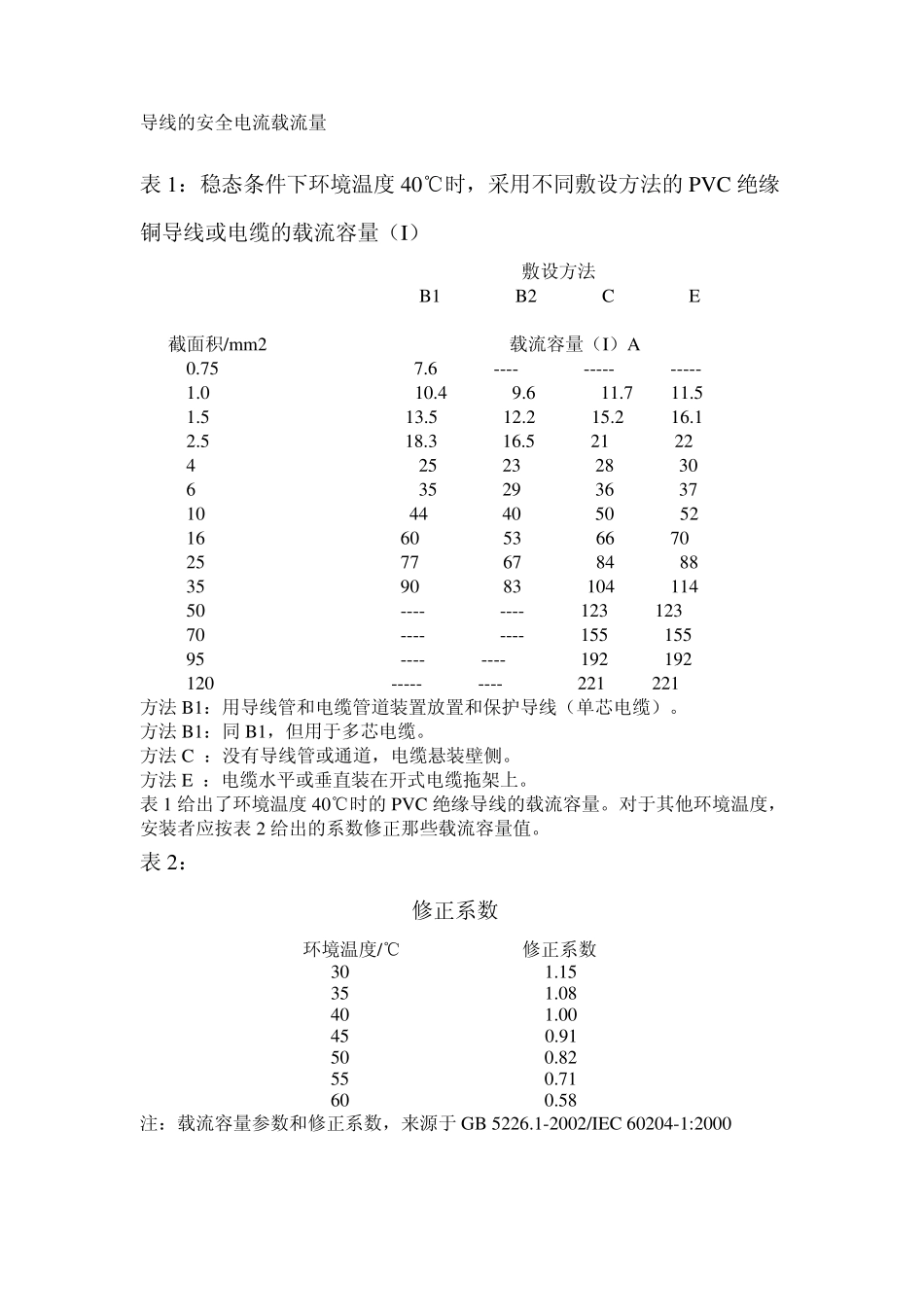

导线的安全电流载流量_第1页
1/7

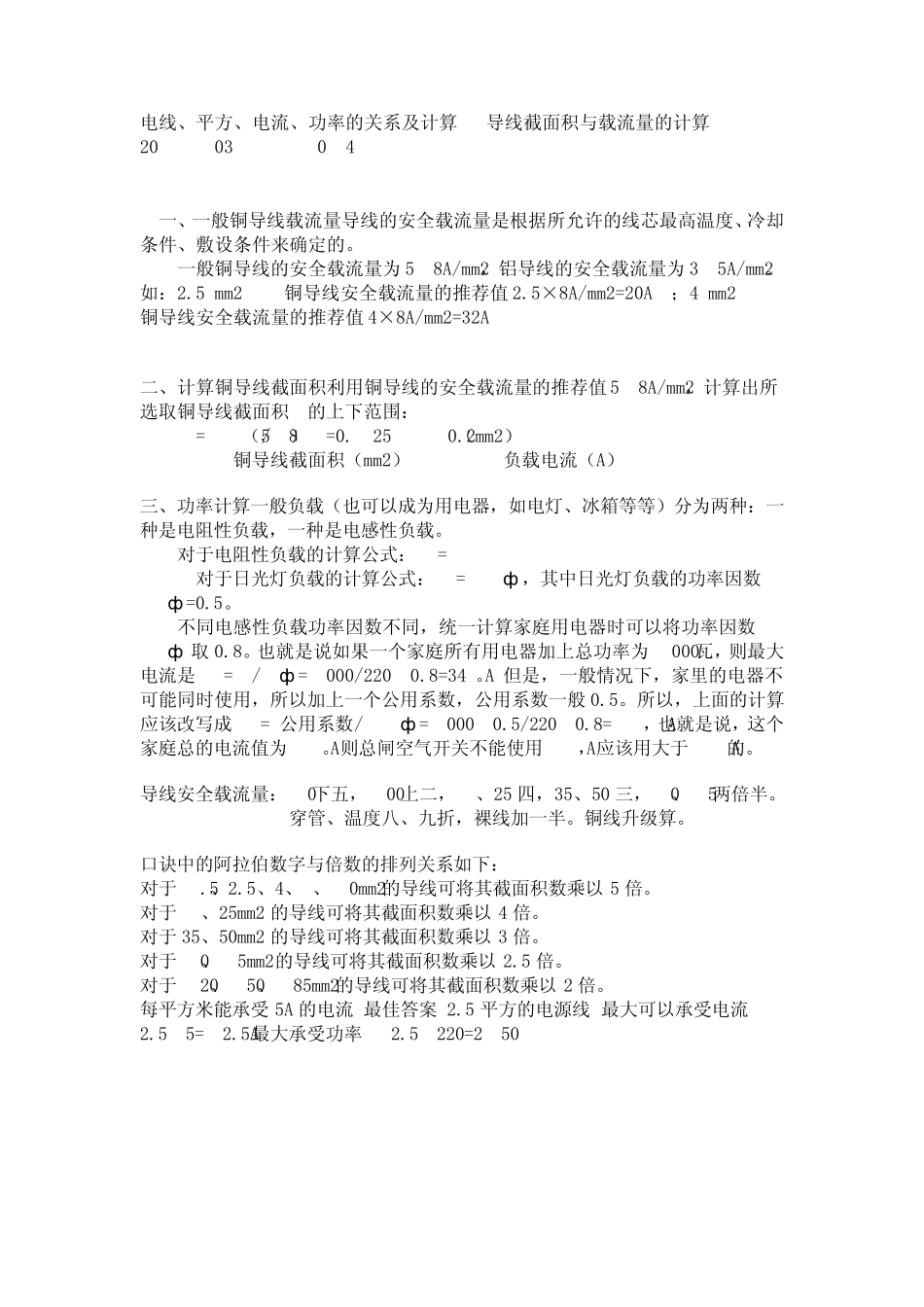

导线的安全电流载流量_第2页
2/7

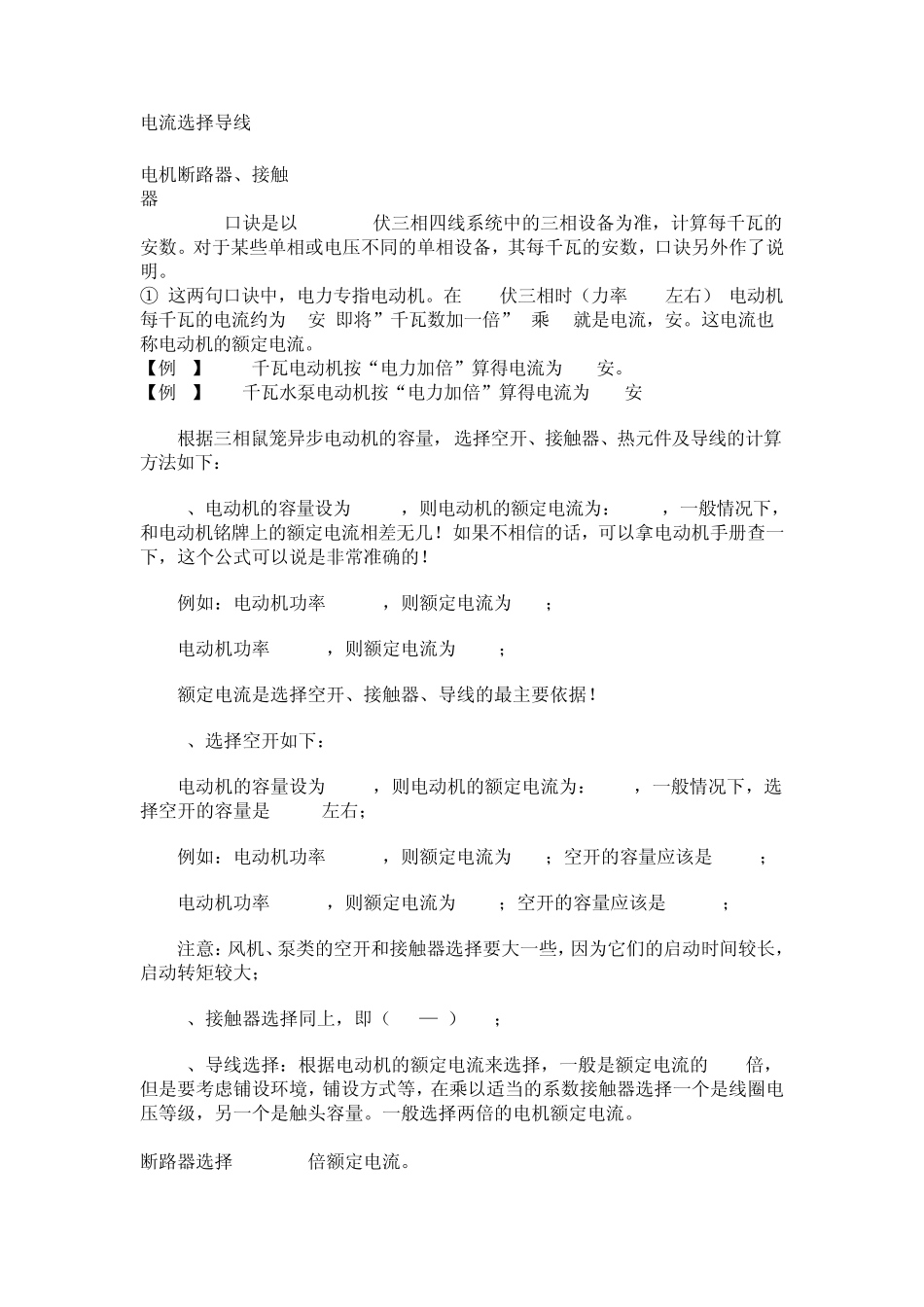

导线的安全电流载流量_第3页
3/7
导线的安全电流载流量 2009-08-01 10:18 表1:稳态条件下环境温度40℃时,采用不同敷设方法的PVC 绝缘铜导线或电缆的载流容量(I) 敷设方法 B1 B2 C E 截面积/mm2 载流容量(I)A 0.75 7.6 ---- ----- ----- 1.0 10.4 9.6 11.7 11.5 1.5 13.5 12.2 15.2 16.1 2.5 18.3 16.5 21 22 4 25 23 28 30 6 35 29 36 37 10 44 40 50 52 16 60 53 66 70 25 77 67 84 88 35 90 83 104 114 50 ---- ---- 123 123 70 ---- ---- 155 155 95 ---- ---- 192 192 120 ----- ---- 221 221 方法 B1:用导线管和电缆管道装置放置和保护导线(单芯电缆)。 方法 B1:同 B1,但用于多芯电缆。 方法 C :没有导线管或通道,电缆悬装壁侧。 方法 E :电缆水平或垂直装在开式电缆拖架上。 表1 给出了环境温度40℃时的PVC 绝缘导线的载流容量。对于其他环境温度,安装者应按表2 给出的系数修正那些载流容量值。 表2: 修正系数 环境温度/℃ 修正系数 30 1.15 35 1.08 40 1.00 45 0.91 50 0.82 55 0.71 60 0.58 注:载流容量参数和修正系数,来源于 GB 5226.1-2002/IEC 60204-1:2000 电线、平方、电流、功率的关系及计算zt导线截面积与载流量的计算 2011-03-16 10:47 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。 如:2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A ;4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2,计算出所选取铜导线截面积S的上下范围: S=< I /(5~8)>=0.125 I ~0.2 I(mm2) S-----铜导线截面积(mm2) I-----负载电流(A) 三、功率计算一般负载(也可以成为用电器,如电灯、冰箱等等)分为两种:一种是电阻性负载,一种是电感性负载。 对于电阻性负载的计算公式:P=UI 对于日光灯负载的计算公式:P=UIcosф ,其中日光灯负载的功率因数cosф =0.5。 不同电感性负载功率因数不同,统一计算家庭用电器时可以将功率因数cosф 取 0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦,则最大电流是 I=P/Ucosф =6000/220*0.8=34(A)。 但是,一般情况下,家里的电器不可能同时使用,所以加上一...
