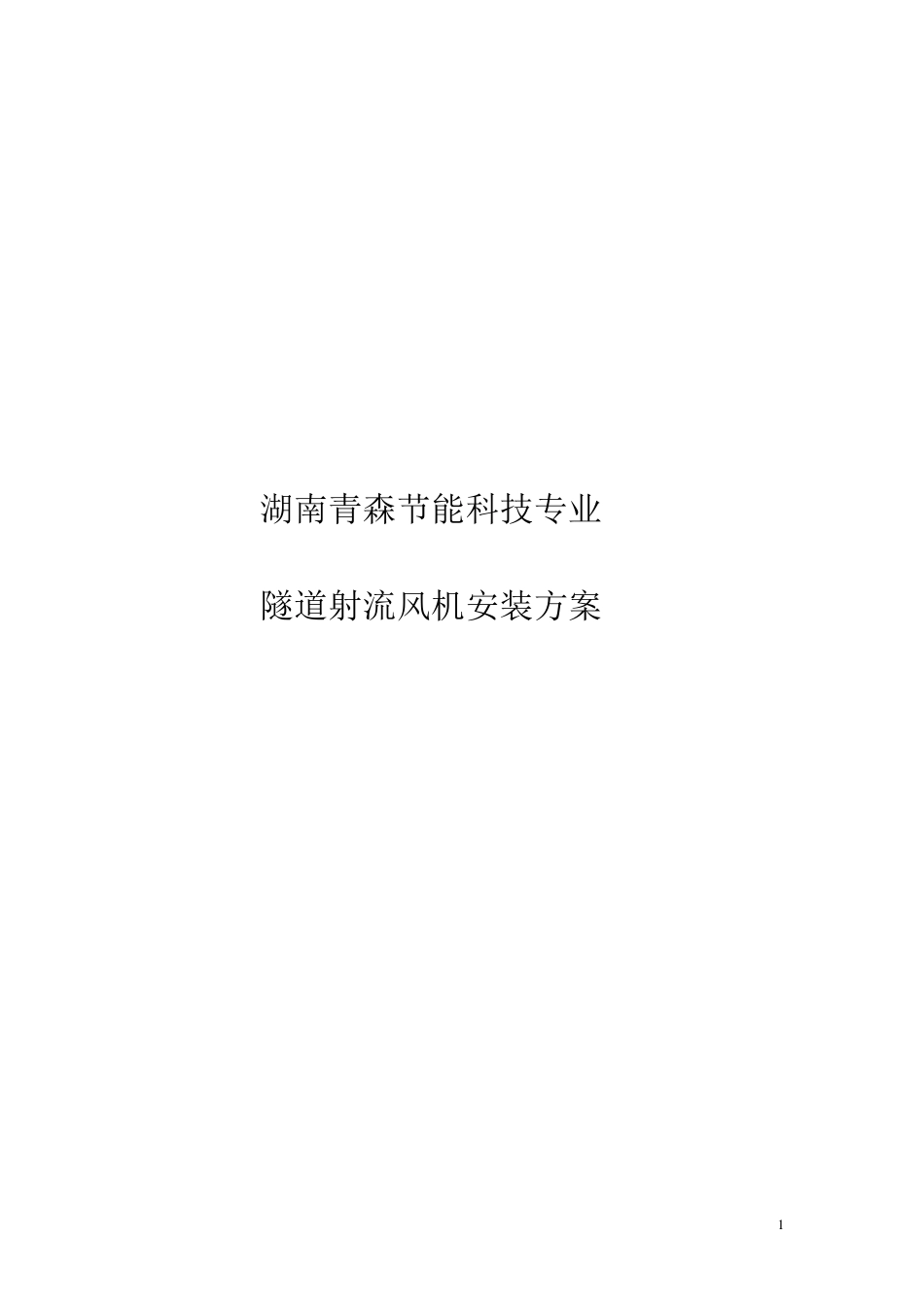

1 湖南青森节能科技专业 隧道射流风机安装方案 2 3 风机安装工艺流程图 风机安装工艺流程图如下： 4 施工准备风机支架及轨道安装安装支架抗拉拨力实验风机到货开箱、验收风机隧道内的运卸、吊装前的检查风机安装到位水平轴面位置调整电缆敷设电缆连接运行前自检机电完工测试风机的试运行交工验收监理、业主监理、业主风机吊装 5 风机安装实施方案 （1）施工准备 a.组织全体施工人员熟悉施工图纸，安装使用说明及有关射流风机的规范标准；施工技术人员做好图纸会审，对作业人员的技术交底工作。 b.施工现场临时电源的设置，每一接线盒处安装刀闸及漏电开关。 c.施工用工机具的准备：电焊机、切割机、角磨机、二氧化碳保护焊机，由湖南青森节能科技自主研发：专业风机安装车一台、等工机具应提前运输进场。 d.施工用小型材料的准备。本着材质不合格不用于施工的原则，把好质量关。 （2）风机支架及轨道及拉拨安装 a.检查预埋件的位置桩号是否符合设计要求。 b.检查预埋件的数量、位置是否满足设计及安装要求。其预埋件的偏差应不大于通风机安装的允许偏差，既中心线平面位移小于 10m m ，标高小于±10m m 。 c.将风机的连接附件焊接在预埋件上，并加载荷做预埋件的抗拉拨力的实验。 d.划线工在预埋件上定测好连接件应焊的位置并划线。电焊工实施将连接件焊在预埋件上，各工种应持证上岗。风机连接件定位后，固定焊接采用直流焊机选用碱性焊条Ｅ4315；用 Φ3.2 焊条打底，焊接电流控制在80－100A；用 Φ4焊条填充，盖面，焊接电流控制在 120-150A，焊缝应按随机文件执行，无明确规定时 h＝12m m 。按《纲结构工程施工及验收规范》焊缝质量等级及缺陷分级表中二级外内检查标准 100％外观检查。 风机连接件焊缝部位的防腐处理的要求： 清洁焊缝部位，气刷二遍防腐漆，再刷二遍黑色环氧树脂漆，漆层厚度≥60μm 。 e.将几个焊在预埋件上的风机连接件连在一根钢丝绳上，并用倒链与重物相连接，重物总重为风机与连接附件的 15 倍。做一钢性比较好的支架，上放置一块压力表，以便于观察在重物作用下预埋件的变化情况，时间分别设定为0.5h,1h,1.5h,2h,每半小时测一次；如果目测与压力表均无变化时，则静载荷实验完毕。抗拉拨力实验可根据要求适当地选择几组或全部做抗拉拨力实验。 （3）风机到货后的验收 6 a.开箱后检查风机的型号和规格是否与定货相符。检查合格后可进行下步工序。 b.风机外观的检查：有无明显...
