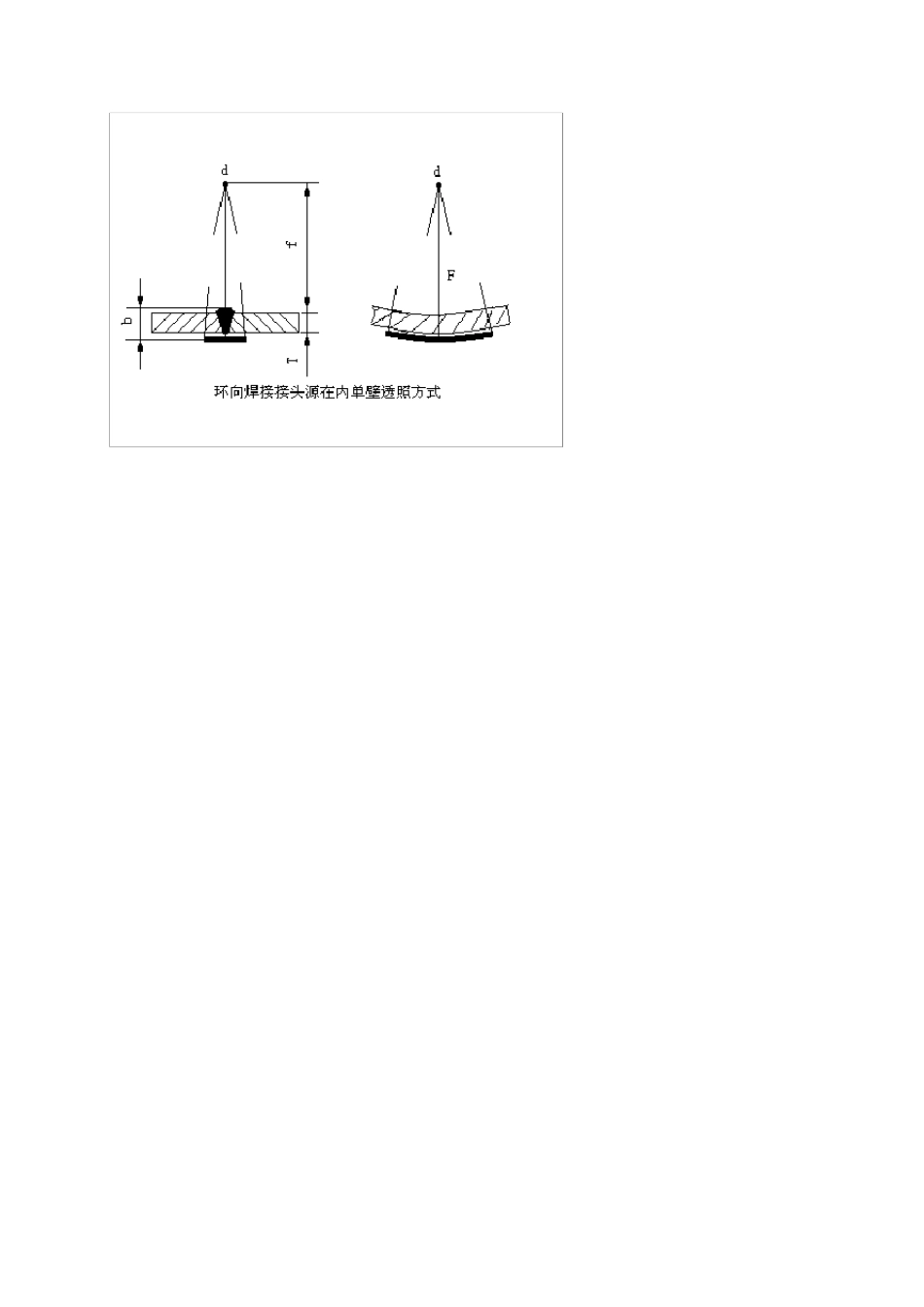

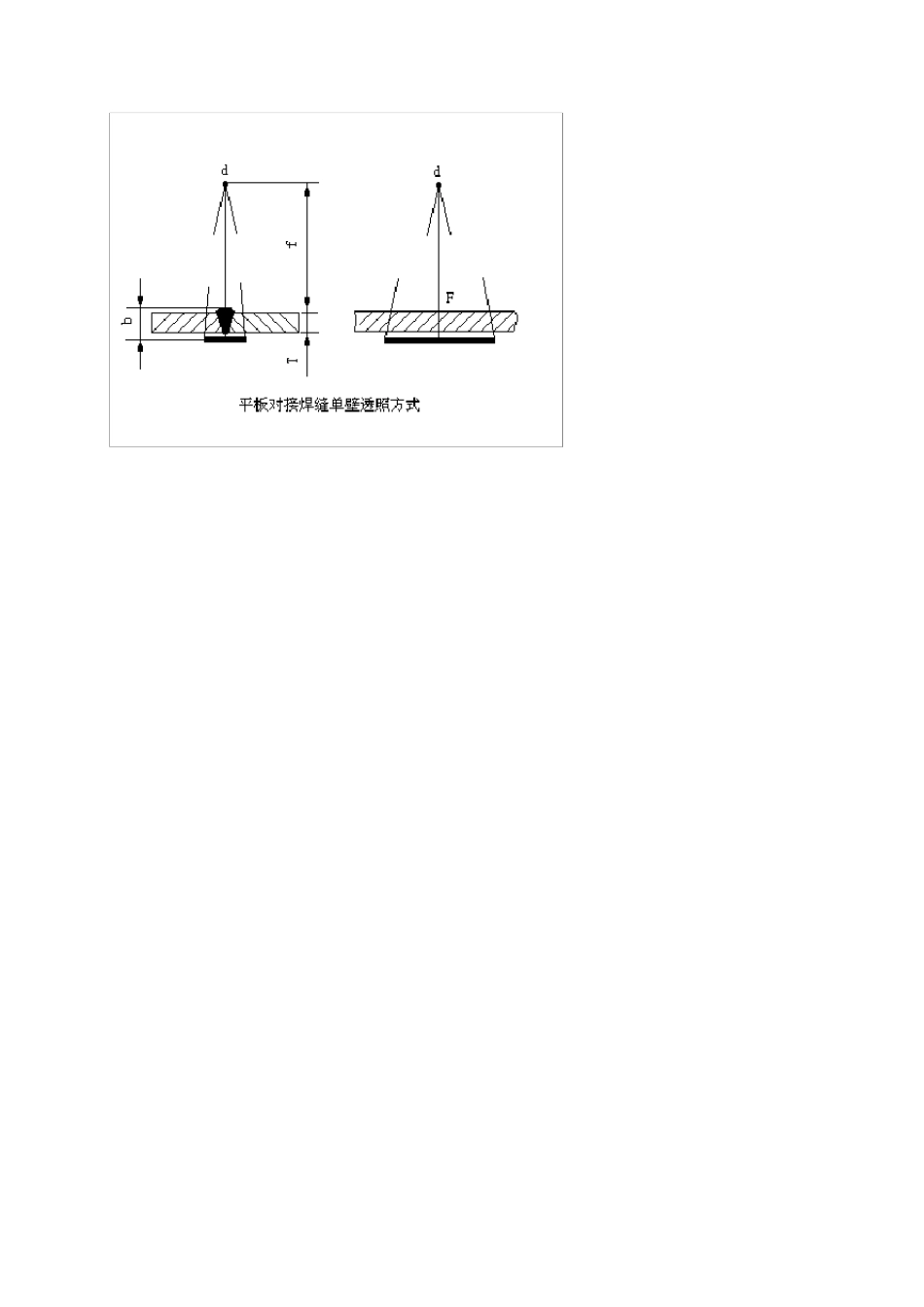

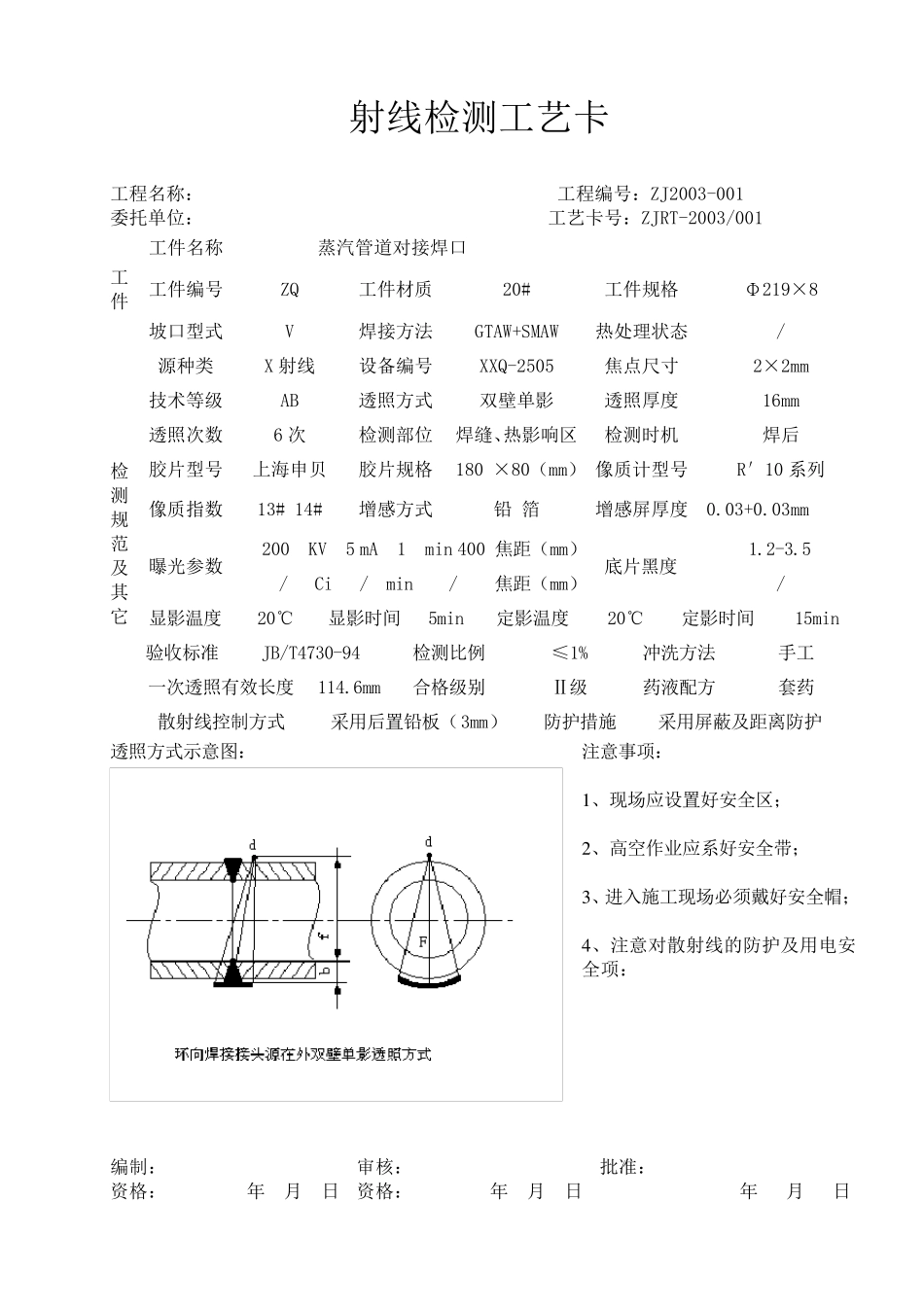

射线检测工艺卡 工程名称： 工程编号：ZJ2003-001 委托单位： 工艺卡号：ZJRT-2003/001 工件 工件名称 蒸汽管道对接焊口 工件编号 ZQ 工件材质 20# 工件规格 Φ219×8 坡口型式 V 焊接方法 GTAW+SMAW 热处理状态 / 检测 规范 及其它 源种类 X 射线 设备编号 XXQ-2505 焦点尺寸 2×2mm 技术等级 AB 透照方式 双壁单影 透照厚度 16mm 透照次数 6 次 检测部位 焊缝、热影响区 检测时机 焊后 胶片型号 上海申贝 胶片规格 180 ×80（mm） 像质计型号 R′10 系列 像质指数 13# 14# 增感方式 铅 箔 增感屏厚度 0.03+0.03mm 曝光参数 200 KV 5 mA 1 min 400 焦距（mm） 底片黑度 1.2-3.5 / Ci / min / 焦距（mm） / 显影温度 20℃ 显影时间 5min 定影温度 20℃ 定影时间 15min 验收标准 JB/T4730-94 检测比例 ≤1% 冲洗方法 手工 一次透照有效长度 114.6mm 合格级别 Ⅱ级 药液配方 套药 散射线控制方式 采用后置铅板（3mm） 防护措施 采用屏蔽及距离防护 透照方式示意图： 注意事项： 1 、现场应设置好安全区； 2 、高空作业应系好安全带； 3 、进入施工现场必须 戴 好安全帽 ； 4 、注意对散射线的 防护及用电 安全项： 编制： 资 格： 年 月 日 审 核 ： 资 格： 年 月 日 批 准： 年 月 日 射线检测工艺卡 工程名称：京博热电有限公司外网蒸汽管线 工程编号：ZJ2003-001 委托单位：淄建工业设备安装公司 工艺卡号：ZJRT-2003/003 工件 工件名称 蒸汽管道对接焊口 工件编号 ZQ 工件材质 20# 工件规格 Φ89×4.5Φ76×4 坡口型式 V 焊接方法 GTAW+SMAW 热处理状态 / 检测 规范 及其它 源种类 X 射线 设备编号 XXQ-2505 焦点尺寸 2×2mm 技术等级 AB 透照方式 双壁双影 透照厚度 9mm 透照次数 2 次 检测部位 焊缝、热影响区 检测时机 焊后 胶片型号 上海申贝 胶片规格 180 ×80（mm） 像质计型号 小径管专用 像质指数 13# 增感方式 铅 箔 增感屏厚度 0.03+0.03mm 曝光参数 230 KV 5 mA 0.8 min 600 焦距（mm） 底片黑度 1.2-3.5 / Ci / min / 焦距（mm） / 显影温度 20℃ 显影时间 5min 定影温度 20℃ 定影时间 15min 验收标准 JB/T4730-94 检测比例 ≤1% 冲洗方法 手工 一次透照有效长度 ≥焊缝周长的90% 合格级...
