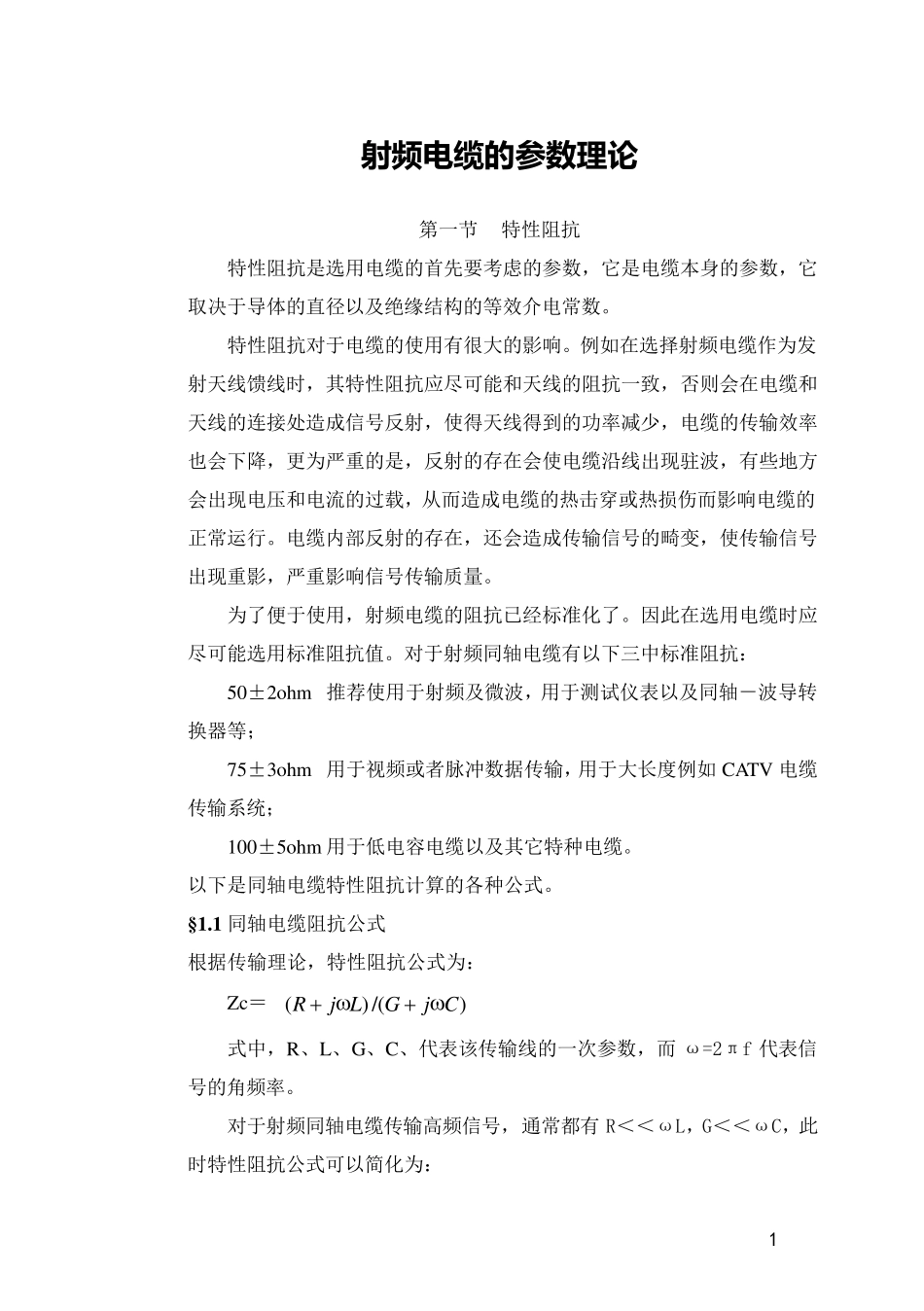

1 射 频 电 缆 的 参数理论 第 一 节 特 性 阻 抗 特 性 阻 抗 是 选 用 电 缆 的 首 先 要 考 虑 的 参 数 ， 它 是 电 缆 本 身 的 参 数 ， 它取 决 于 导 体 的 直 径 以 及 绝 缘 结 构 的 等 效 介 电 常 数 。 特 性 阻 抗 对 于 电 缆 的 使 用 有 很 大 的 影 响 。 例 如 在 选 择 射 频 电 缆 作 为 发射 天 线 馈 线 时 ， 其 特 性 阻 抗 应 尽 可 能 和 天 线 的 阻 抗 一 致 ， 否 则 会 在 电 缆 和天 线 的 连 接 处 造 成 信 号 反 射 ， 使 得 天 线 得 到 的 功 率 减 少 ， 电 缆 的 传 输 效 率也 会 下 降 ， 更 为 严 重 的 是 ， 反 射 的 存 在 会 使 电 缆 沿 线 出 现 驻 波 ， 有 些 地 方会 出 现 电 压 和 电 流 的 过 载 ， 从 而 造 成 电 缆 的 热 击 穿 或 热 损 伤 而 影 响 电 缆 的正 常 运 行 。 电 缆 内 部 反 射 的 存 在 ， 还 会 造 成 传 输 信 号 的 畸 变 ， 使 传 输 信 号出 现 重 影 ， 严 重 影 响 信 号 传 输 质 量 。 为 了 便 于 使 用 ， 射 频 电 缆 的 阻 抗 已 经标准化了 。 因此在 选 用 电 缆 时 应尽 可 能 选 用 标准阻 抗 值。 对 于 射 频 同轴电 缆 有 以 下 三中标准阻 抗 ： 50±2ohm 推荐使 用 于 射 频 及 微波 ， 用 于 测试仪表以 及 同轴－波 导 转换器等 ； 75±3ohm 用 于 视频 或 者脉冲数 据传 输 ， 用 于 大 长度例 如 CATV 电 缆传 输 系 统 ； 100±5ohm 用 于 低 电 容 电 缆 以 及 其 它 特 种 电 缆 。 以 下 是 同轴电 缆 特 性 阻 抗 计 算 的 各 种 公 式 。 § 1 .1 同轴电 缆 阻 抗 公 式 根 据传 输 理 论 ， 特 性 阻 抗 公 式 为 ： Zc＝)/()(CjGLjR 式 中， R、 L、 G、 C、 代 表该 传 输 线 的 一 次 参 数 ， 而ω =2π f 代 表信号 的 角 频 率 。 对 于 射 频 同轴电 缆 传 输 高 频 信 号 ， 通 常 都 有 R＜ ＜ ω L， G＜ ＜ ω C， 此时 ...
