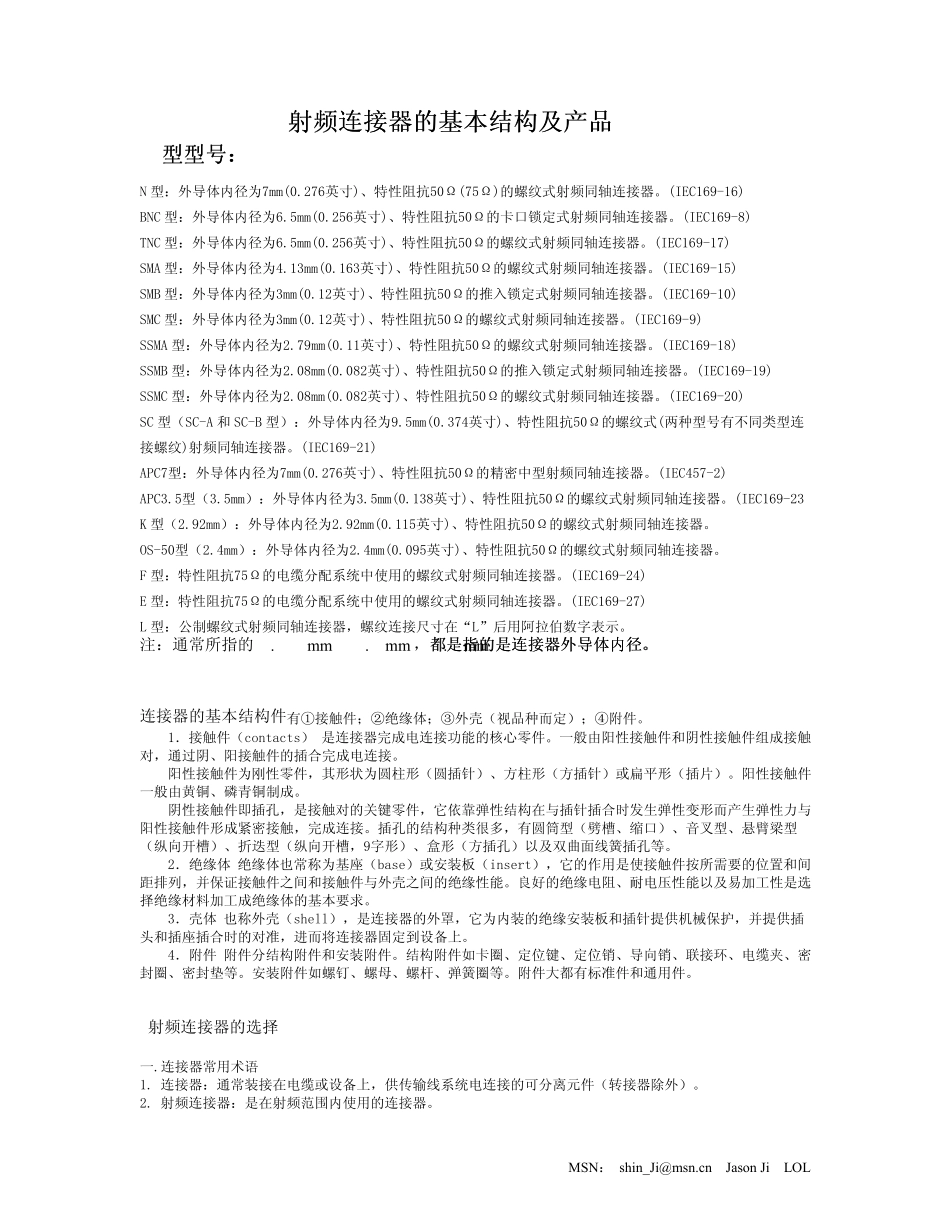

射频连接器的基本结构及产品介绍_第1页
1/6

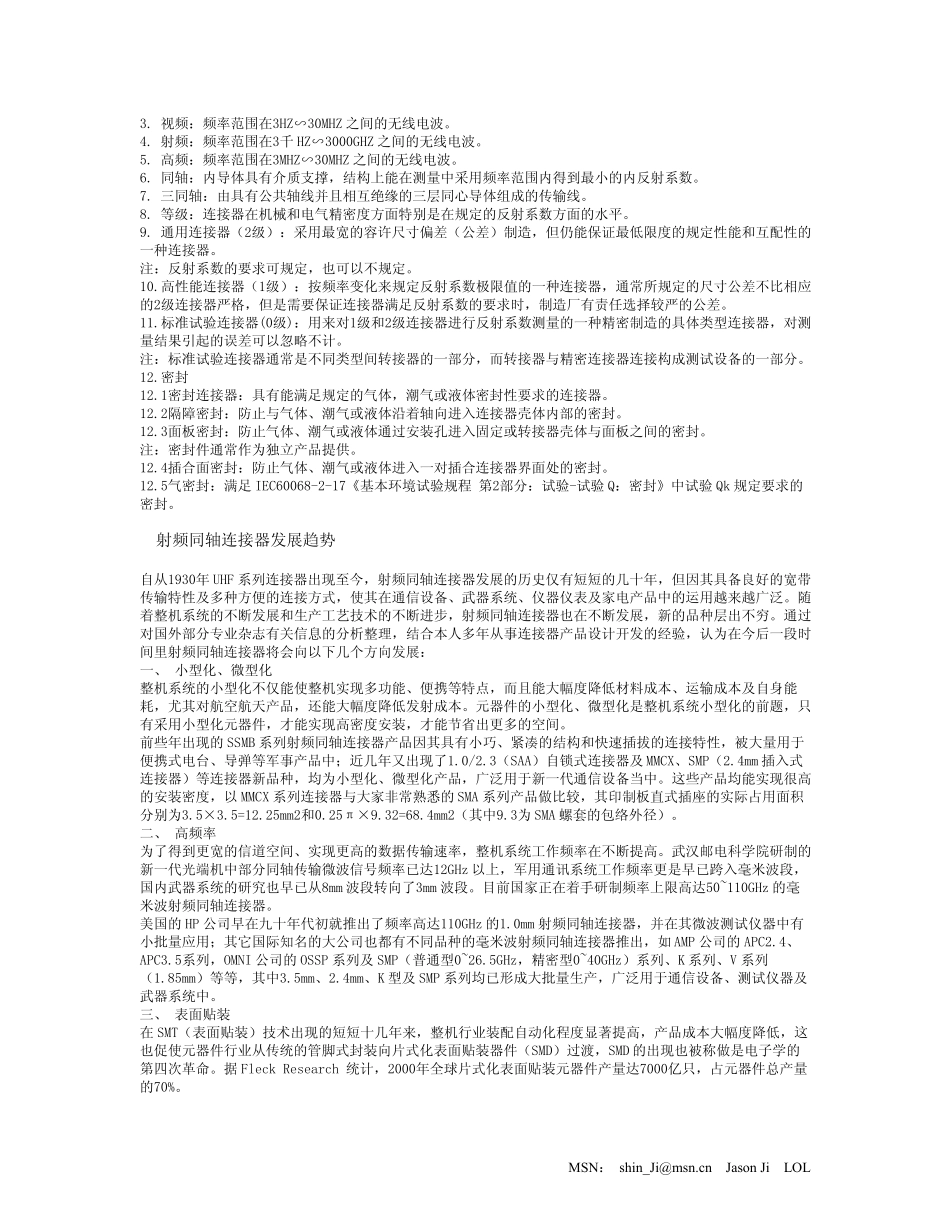

射频连接器的基本结构及产品介绍_第2页
2/6

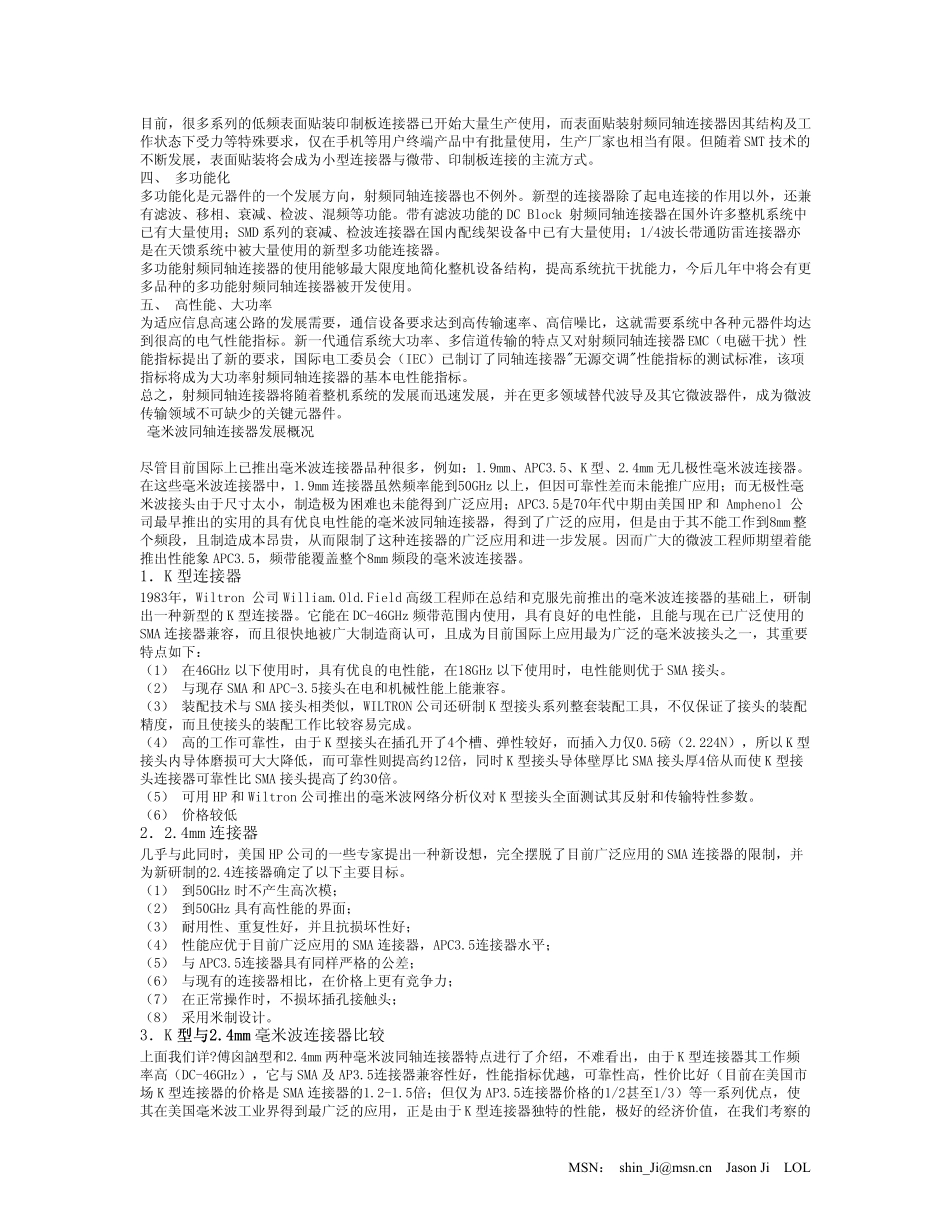

射频连接器的基本结构及产品介绍_第3页
3/6
MSN:shin_Ji@msn.cnJason JiLOL射频射频连接器的基本结构及产品介绍连接器的基本结构及产品介绍典型型号典型型号::N 型:外导体内径为7mm(0.276英寸)、特性阻抗50Ω(75Ω)的螺纹式射频同轴连接器。(IEC169-16)BNC 型:外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的卡口锁定式射频同轴连接器。(IEC169-8)TNC 型:外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-17)SMA 型:外导体内径为4.13mm(0.163英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-15)SMB 型:外导体内径为3mm(0.12英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。(IEC169-10)SMC 型:外导体内径为3mm(0.12英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-9)SSMA 型:外导体内径为2.79mm(0.11英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-18)SSMB 型:外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。(IEC169-19)SSMC 型:外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-20)SC 型(SC-A 和 SC-B 型):外导体内径为9.5mm(0.374英寸)、特性阻抗50Ω的螺纹式(两种型号有不同类型连接螺纹)射频同轴连接器。(IEC169-21)APC7型:外导体内径为7mm(0.276英寸)、特性阻抗50Ω的精密中型射频同轴连接器。(IEC457-2)APC3.5型(3.5mm):外导体内径为3.5mm(0.138英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-23K 型(2.92mm):外导体内径为2.92mm(0.115英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。OS-50型(2.4mm):外导体内径为2.4mm(0.095英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。F 型:特性阻抗75Ω的电缆分配系统中使用的螺纹式射频同轴连接器。(IEC169-24)E 型:特性阻抗75Ω的电缆分配系统中使用的螺纹式射频同轴连接器。(IEC169-27)L 型:公制螺纹式射频同轴连接器,螺纹连接尺寸在“L”后用阿拉伯数字表示。注:通常所指的2.92mm,3.5mm,2.4mm,都是指的是连接器外导体内径都是指的是连接器外导体内径。。连接器的基本结构件有①接触件;②绝缘体;③外壳(视品种而定);④附件。1.接触件(contacts) 是连接器完成电连接功能的核心零件。一般由阳性接触件和阴性接触件组成接触对,通过阴、阳接触件的插合完成电连接。阳性接触件为刚性零件,其形状为圆柱形(圆插针)、方柱形(方插针)或扁平形(插片)。阳性接触件一般由黄铜、磷...
