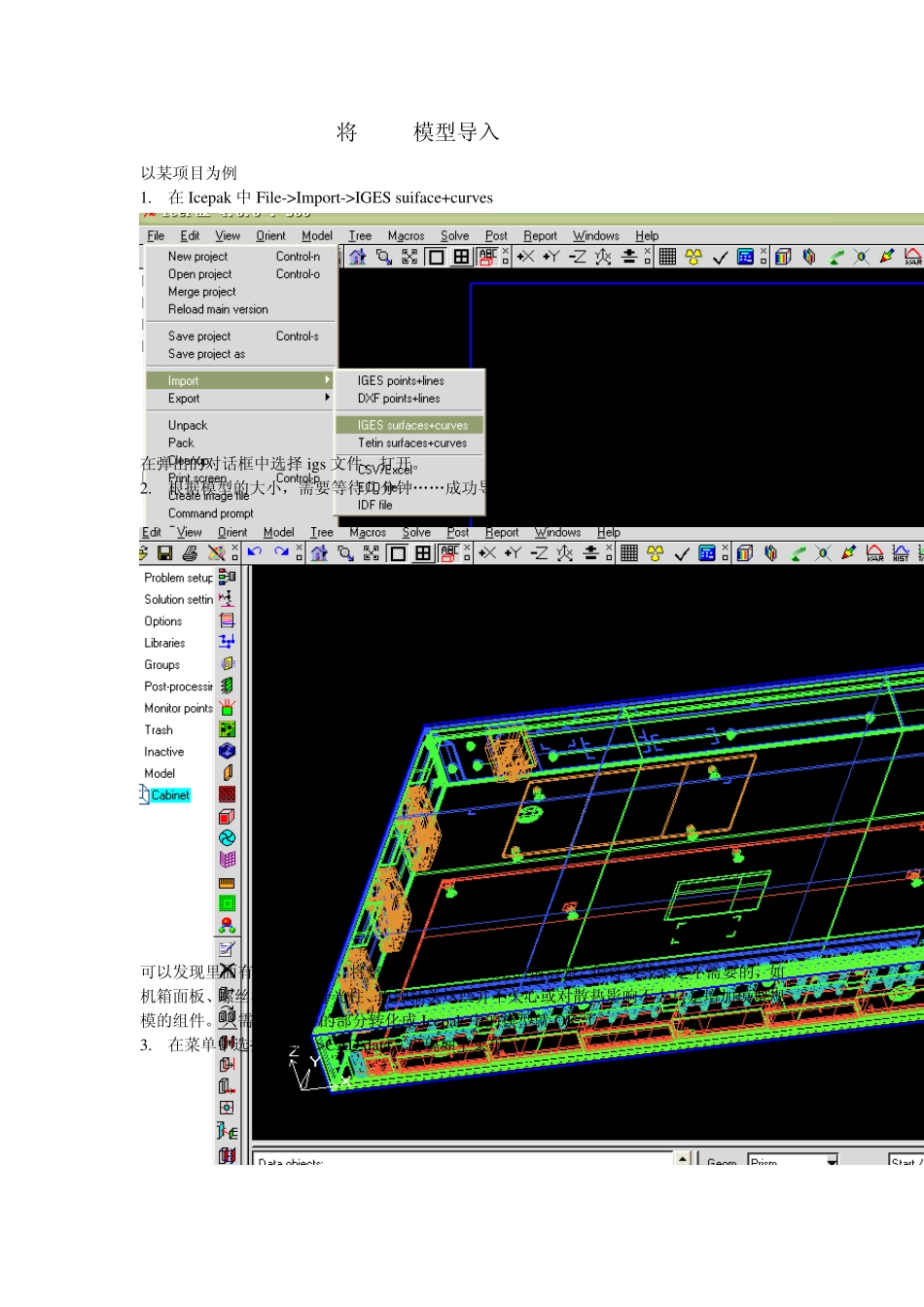

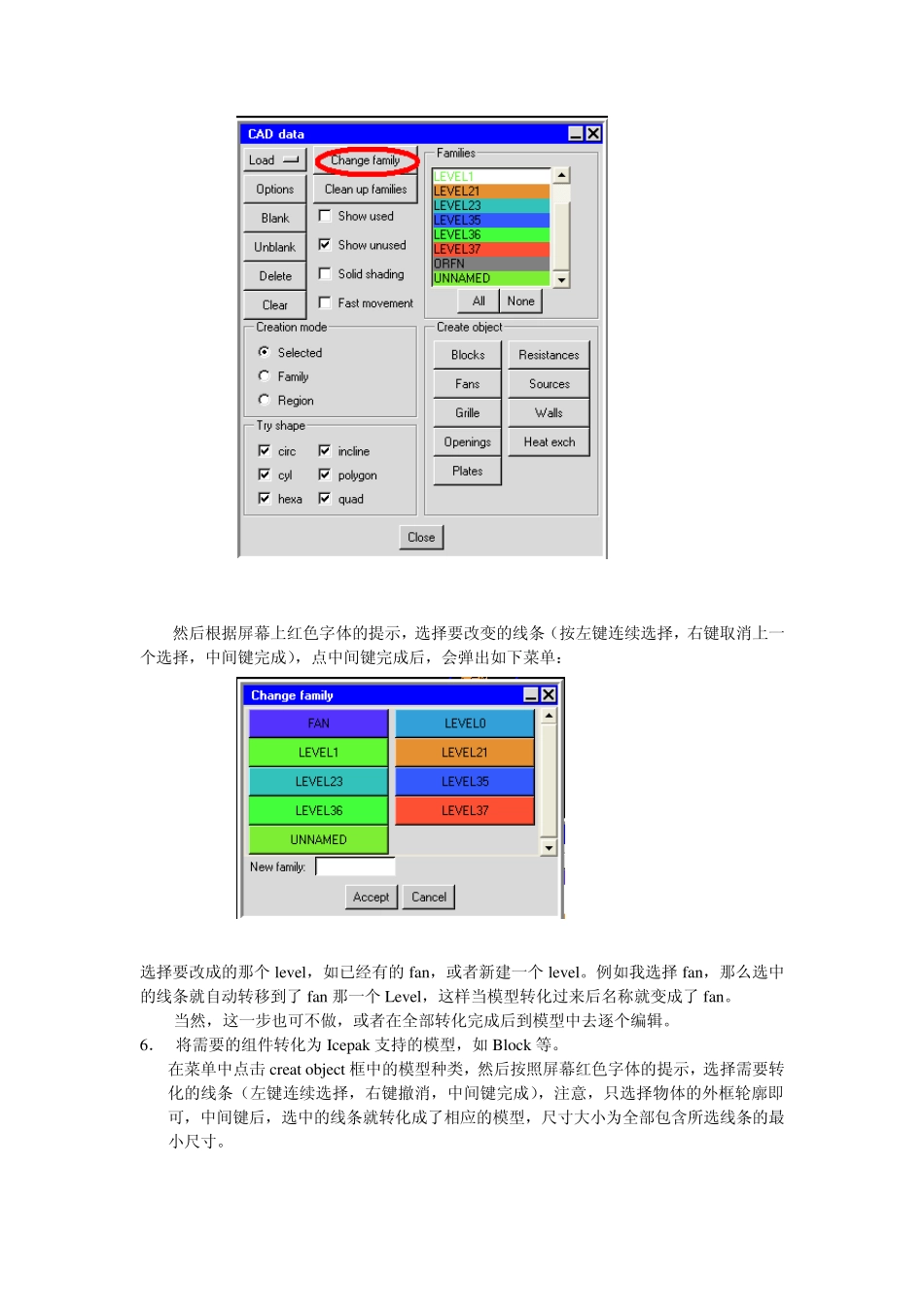

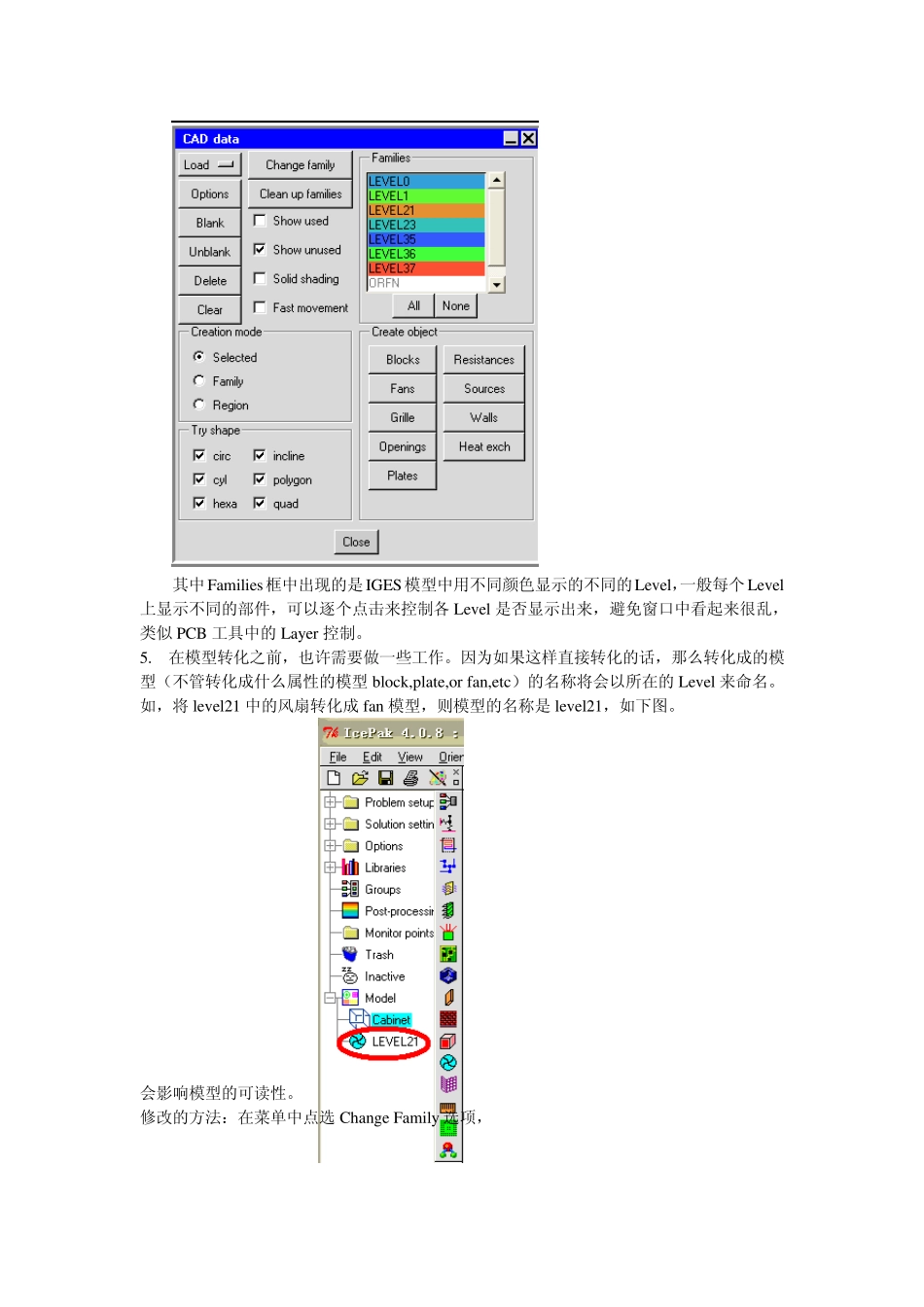

将IGES模型导入Icepak 以某项目为例 1. 在Icepak 中File->Import->IGES su iface+cu rv es 在弹出的对话框中选择igs 文件，打开。 2. 根据模型的大小，需要等待几分钟……成功导入后如图： 可以发现里面有很多的线条，将整个机箱的结构描绘的很清楚，但许多线条是不需要的，如机箱面板、螺丝柱以及像导光柱、电源插头这些并不关心或对散热影响不大只是增加模型规模的组件。只需要把关心的部分转化成 Icepak 中的模型就 OK 了。 3. 在菜单中选择model->CAD data，出现如下菜单： 其中Families框中出现的是IGES模型中用不同颜色显示的不同的Lev el，一般每个Lev el上显示不同的部件，可以逐个点击来控制各Lev el 是否显示出来，避免窗口中看起来很乱，类似PCB 工具中的Lay er 控制。 5. 在模型转化之前，也许需要做一些工作。因为如果这样直接转化的话，那么转化成的模型（不管转化成什么属性的模型block,plate,or fan,etc）的名称将会以所在的Lev el 来命名。如，将 lev el21 中的风扇转化成 fan 模型，则模型的名称是lev el21，如下图。 会影响模型的可读性。 修改的方法：在菜单中点选 Change Family 选项， 然后根据屏幕上红色字体的提示，选择要改变的线条（按左键连续选择，右键取消上一个选择，中间键完成），点中间键完成后，会弹出如下菜单： 选择要改成的那个lev el，如已经有的fan，或者新建一个lev el。例如我选择fan，那么选中的线条就自动转移到了 fan 那一个Lev el，这样当模型转化过来后名称就变成了 fan。 当然，这一步也可不做，或者在全部转化完成后到模型中去逐个编辑。 6． 将需要的组件转化为 Icepak 支持的模型，如Block 等。 在菜单中点击 creat object 框中的模型种类，然后按照屏幕红色字体的提示，选择需要转化的线条（左键连续选择，右键撤消，中间键完成），注意，只选择物体的外框轮廓即可，中间键后，选中的线条就转化成了相应的模型，尺寸大小为全部包含所选线条的最小尺寸。 下面以S3760-12 为例说一下具体操作。  转 化 风 扇 ： 只 打 开 Lev el21 ， create object->fans, 左 键 点 选 风 扇 的 线 条 ， 只选中白色的这些线条就够了，中间键 这样一个风扇的模型就添加进了model 中。同样的方法转化另外两个风扇。  通风孔的转化：只打开 Lev el35（这时可以看到刚才的风扇也可以通过这里转化，因为 Lev...
