小信号谐振放大电路

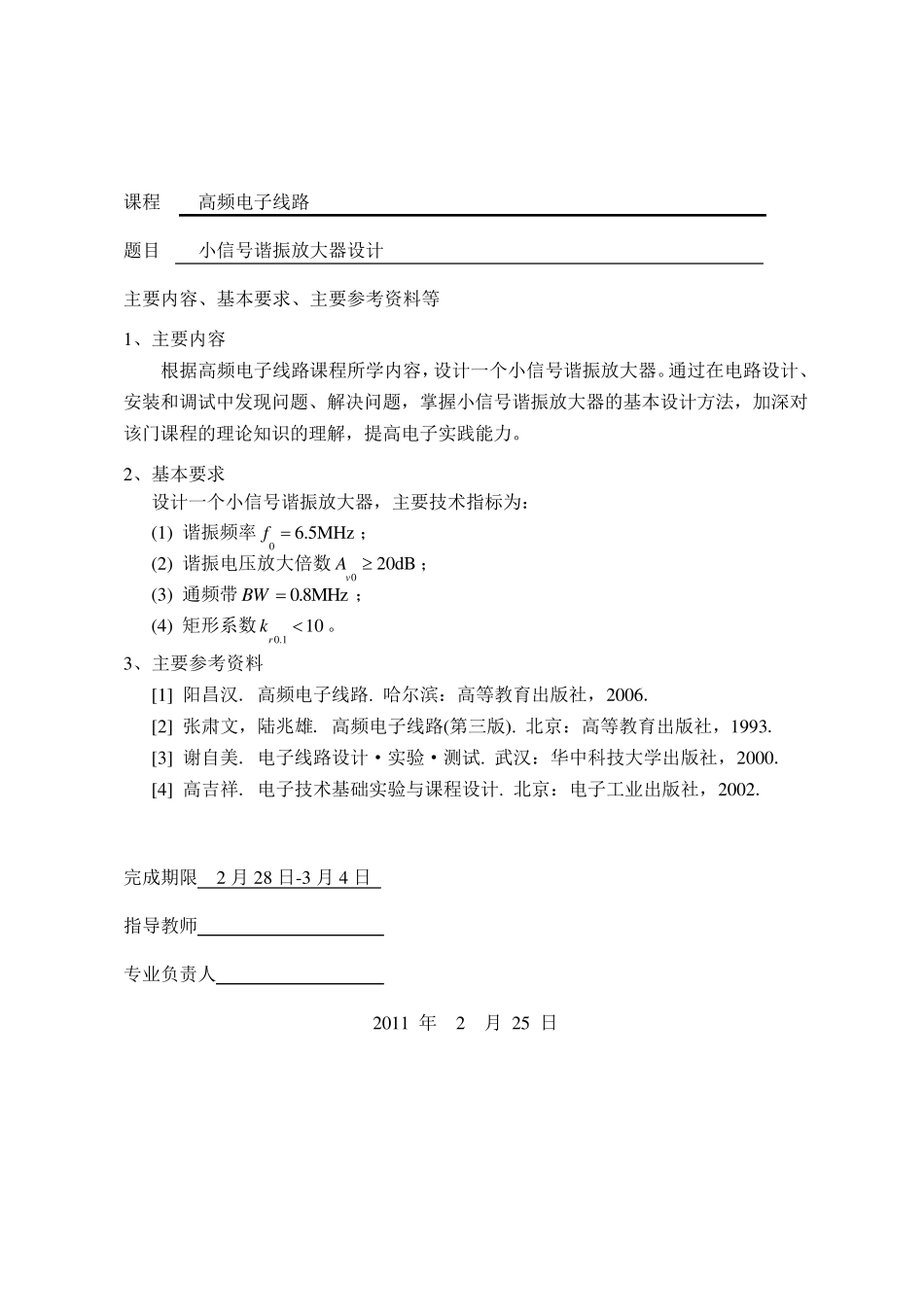

小信号谐振放大电路_第1页
1/13

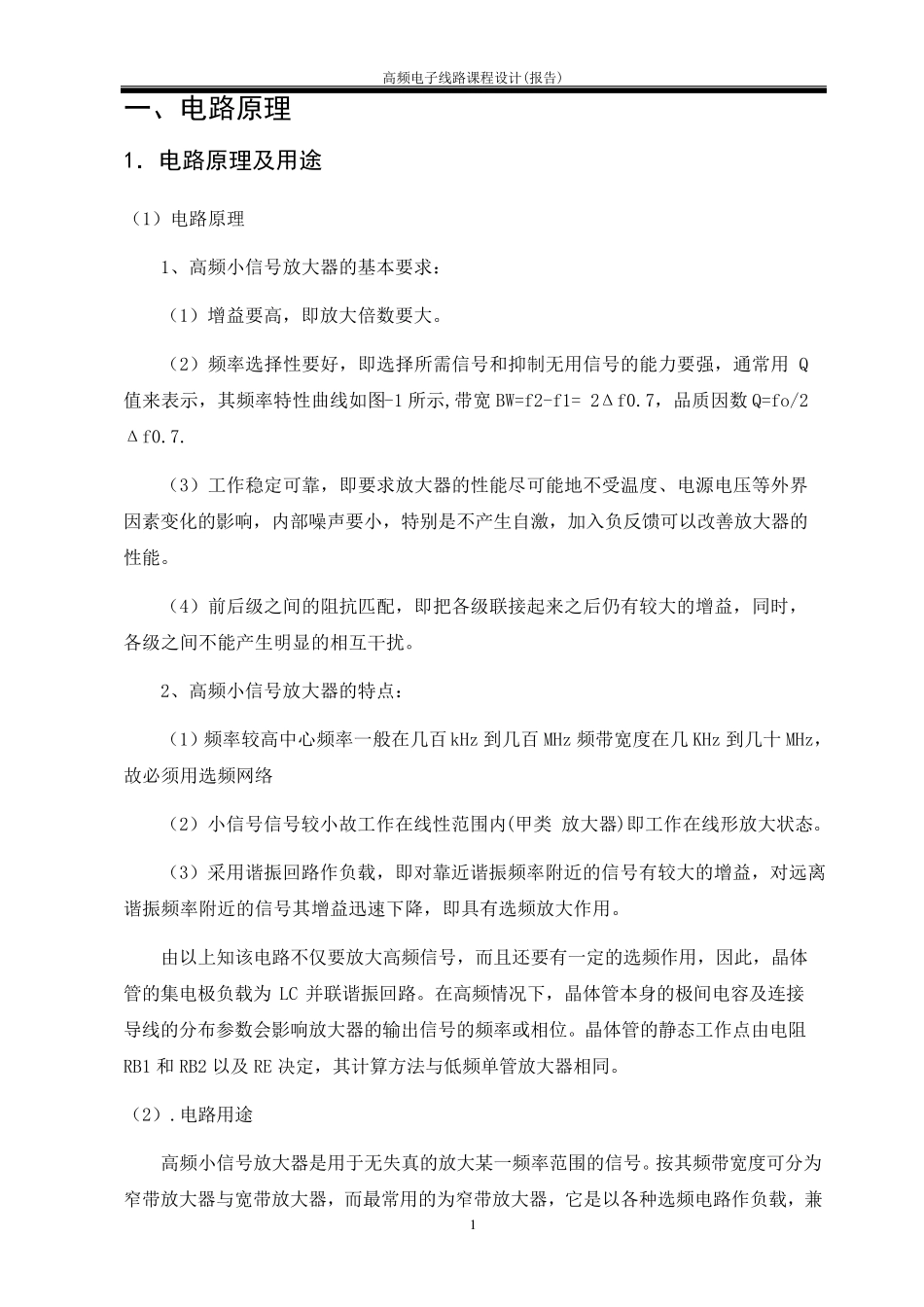

小信号谐振放大电路_第2页
2/13

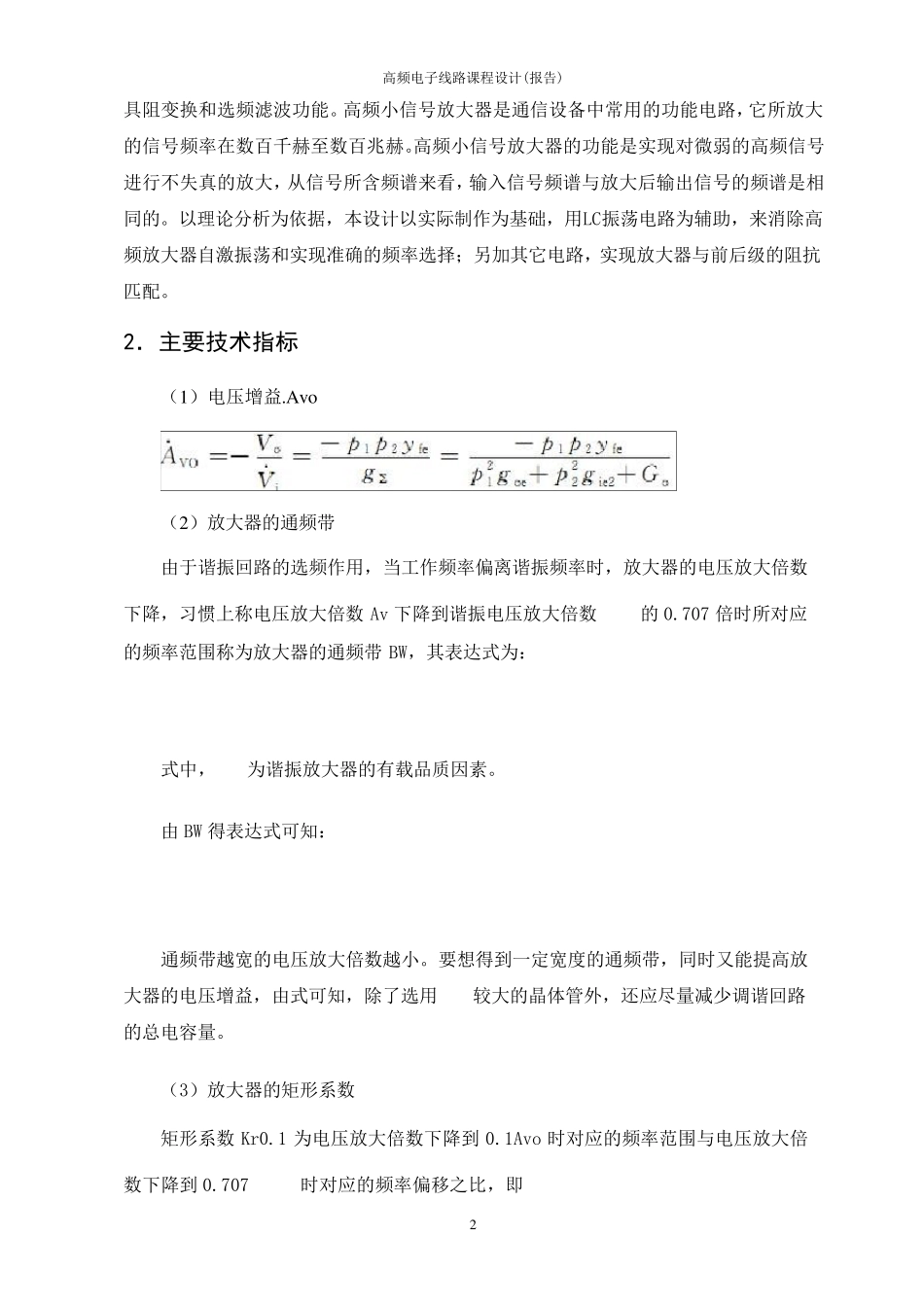

小信号谐振放大电路_第3页
3/13
课程 高频电子线路 题目 小信号谐振放大器设计 主要内容、基本要求、主要参考资料等 1、主要内容 根据高频电子线路课程所学内容,设计一个小信号谐振放大器。通过在电路设计、安装和调试中发现问题、解决问题,掌握小信号谐振放大器的基本设计方法,加深对该门课程的理论知识的理解,提高电子实践能力。 2、基本要求 设计一个小信号谐振放大器,主要技术指标为: (1) 谐振频率06.5MHzf ; (2) 谐振电压放大倍数020dBvA; (3) 通频带0.8MHzBW ; (4) 矩形系数0.110rk。 3、主要参考资料 [1] 阳昌汉. 高频电子线路. 哈尔滨:高等教育出版社,2006. [2] 张肃文,陆兆雄. 高频电子线路(第三版). 北京:高等教育出版社,1993. [3] 谢自美. 电子线路设计·实验·测试. 武汉:华中科技大学出版社,2000. [4] 高吉祥. 电子技术基础实验与课程设计. 北京:电子工业出版社,2002. 完成期限 2 月 28 日-3 月 4 日 指导教师 专业负责人 2011 年 2 月 25 日 高频电子线路课程设计(报告) 1 一、电路原理 1.电路原理及用途 (1)电路原理 1、高频小信号放大器的基本要求: (1)增益要高,即放大倍数要大。 (2)频率选择性要好,即选择所需信号和抑制无用信号的能力要强,通常用Q值来表示,其频率特性曲线如图-1 所示,带宽BW=f2-f1= 2Δf0.7,品质因数Q=fo/2Δf0.7. (3)工作稳定可靠,即要求放大器的性能尽可能地不受温度、电源电压等外界因素变化的影响,内部噪声要小,特别是不产生自激,加入负反馈可以改善放大器的性能。 (4)前后级之间的阻抗匹配,即把各级联接起来之后仍有较大的增益,同时,各级之间不能产生明显的相互干扰。 2、高频小信号放大器的特点: (1)频率较高中心频率一般在几百kHz 到几百MHz 频带宽度在几KHz 到几十MHz,故必须用选频网络 (2)小信号信号较小故工作在线性范围内(甲类 放大器)即工作在线形放大状态。 (3)采用谐振回路作负载,即对 靠近 谐振频率附 近 的信号有较大的增益,对 远 离谐振频率附 近 的信号其增益迅 速 下 降 ,即具 有选频放大作用。 由 以上 知 该 电路不仅 要放大高频信号,而 且 还 要有一定的选频作用,因此 ,晶 体管 的集 电极 负载为LC 并 联谐振回路。在高频情 况 下 ,晶 体 管 本身 的极 间电容 及 连 接导 线的分 布 参 数会 影响放大器的输 出 信号的频率或...
