小信号选频放大器

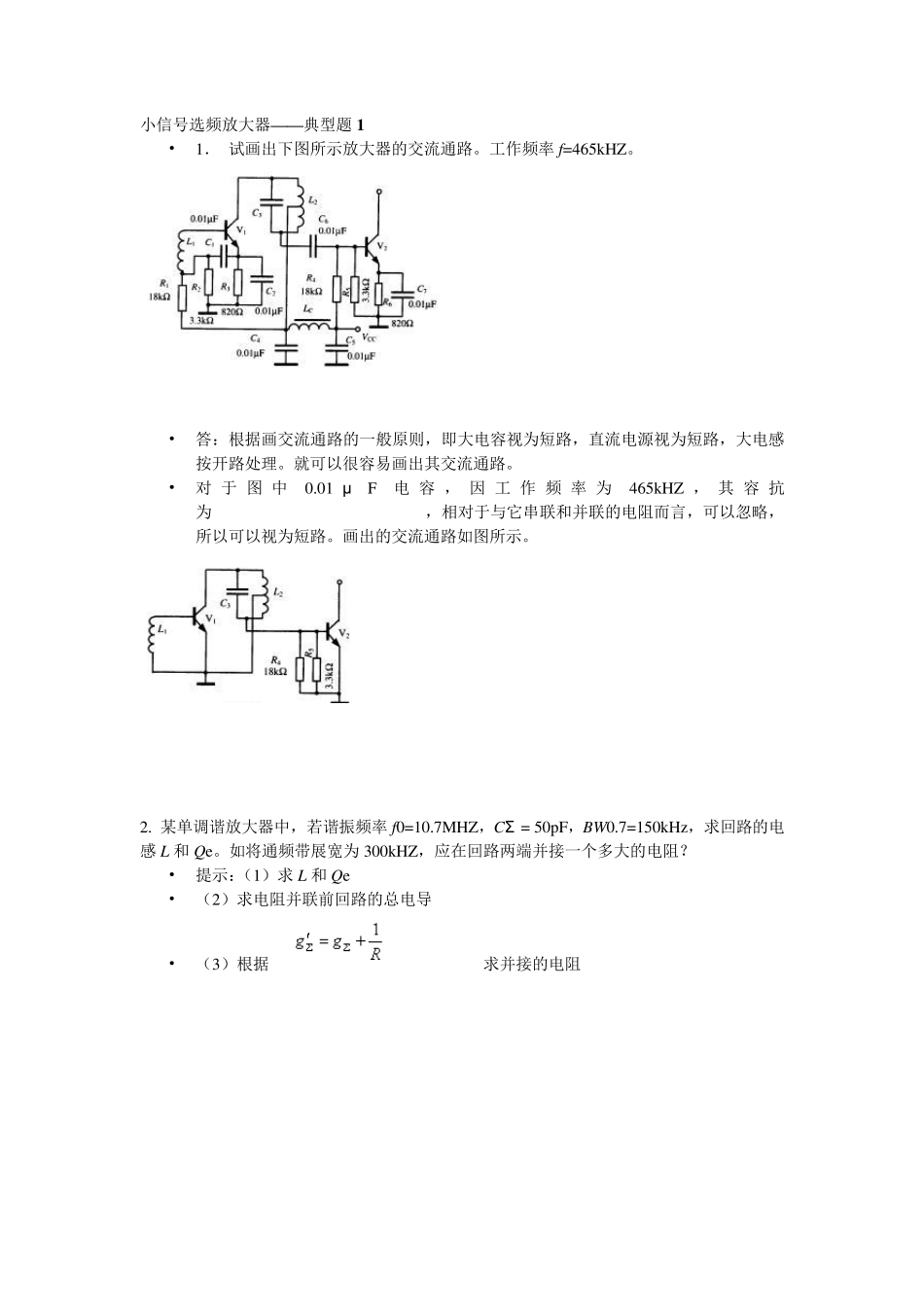

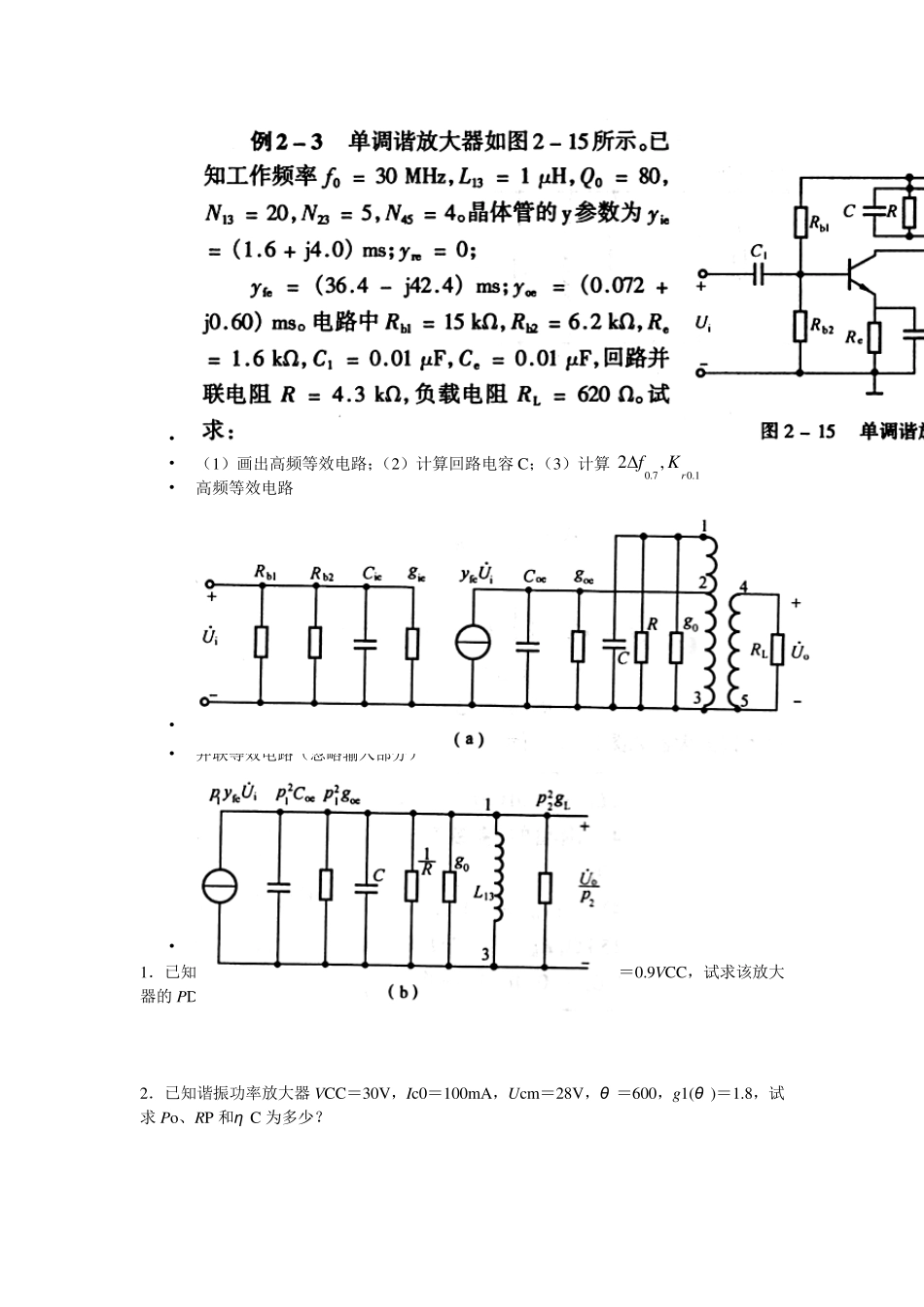

小信号选频放大器——典型题1 • 1． 试画出下图所示放大器的交流通路。工作频率 f=465kHZ。 • 答：根据画交流通路的一般原则，即大电容视为短路，直流电源视为短路，大电感按开路处理。就可以很容易画出其交流通路。 • 对 于 图中0.01 μF电 容 ， 因 工 作 频率 为465kHZ ， 其 容 抗为 ，相对于与它串联和并联的电阻而言，可以忽略，所以可以视为短路。画出的交流通路如图所示。 2. 某单调谐放大器中，若谐振频率 f0=10.7MHZ，CΣ = 50pF，BW0.7=150kHz，求回路的电感 L 和 Qe。如将通频带展宽为 300kHZ，应在回路两端并接一个多大的电阻？ • 提示：（1）求 L 和 Qe • （2）求电阻并联前回路的总电导 • （3）根据 求并接的电阻 • • （1）画出高频等效电路；（2）计算回路电容C；（3）计算 • 高频等效电路 • • 并联等效电路（忽略输入部分） • 1．已知谐振功率放大器VCC＝20V，Ic0＝250mA，Po＝4W，Ucm＝0.9VCC，试求该放大器的PD、Pc、η C 和 Ic1m 为多少？ 2．已知谐振功率放大器VCC＝30V，Ic0＝100mA，Ucm＝28V，θ ＝600，g1(θ )＝1.8，试求Po、RP 和η C 为多少？ 1.07.0 ,2rKf• 3.已知谐振功率放大器输出功率Po＝4W，η C＝60％，VCC＝20V，试求Pc 和Ic0。若保持Po 不变，将η C 提高到80％，试问Pc 和Ic0 减小多少？ 4.谐振功率放大器工作频率f＝2MHz，实际负载RL＝80Ω ，所要求的谐振阻抗RP＝8Ω ，试求决定L 形匹配网络的参数L 和C 的大小？ 提示1：由于RL＞RP，则应选择高阻变低阻L 型匹配网络 提示2：高阻变低阻L 形匹配网络 提示： 5．某谐振功率放大器，原工作于欠压状态，现为提高输出功率，将其调整到工作于临界状态。试问：可分别改变哪些量来实现？达到目的后，分别对应的Po 是否都一样大？ 提示：调节Rp 、调节VBB 、调节Uim 。 注意：改变VCC 由欠压到临界，其输出功率是不会变的，因此不能采用改变VCC。 谐振功率放大器负载特性曲线(调节RP) 虚线表示理论推导变化 基极调制特性 （调节VBB） （a）VBB 对iC 波形的影响 （b）VBB 对Ic0、Ic1m 和Ucm 的影响 1PLLeRRCRQ放大特性 （调节Uim ） （a）Uim 对iC 波形的影响 （b）Uim 对Ic0、Ic1m 和 Ucm 的影响 集电极调制特性 (VCC) （a）VCC 对iC 波形的影响 （b）VCC 对Ic0、Ic1m 和 Ucm 的影响 回忆：通信系统的基本组...
