小净距隧道施工细则

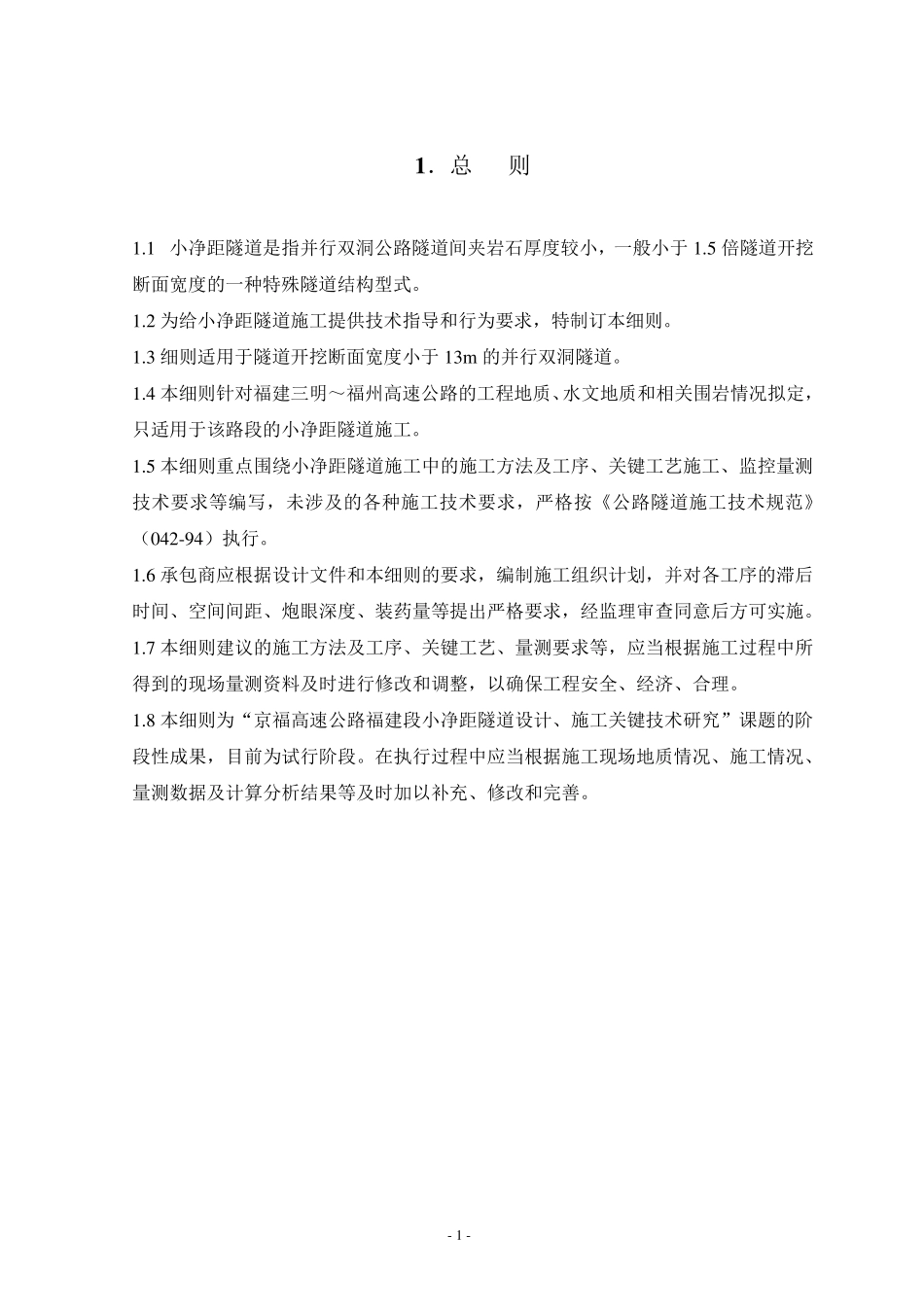

- 1 - 1 ．总 则 1.1 小净距隧道是指并行双洞公路隧道间夹岩石厚度较小，一般小于 1.5 倍隧道开挖断面宽度的一种特殊隧道结构型式。 1.2 为给小净距隧道施工提供技术指导和行为要求，特制订本细则。 1.3 细则适用于隧道开挖断面宽度小于 13m 的并行双洞隧道。 1.4 本细则针对福建三明～福州高速公路的工程地质、水文地质和相关围岩情况拟定，只适用于该路段的小净距隧道施工。 1.5 本细则重点围绕小净距隧道施工中的施工方法及工序、关键工艺施工、监控量测技术要求等编写，未涉及的各种施工技术要求，严格按《公路隧道施工技术规范》（042-94）执行。 1.6 承包商应根据设计文件和本细则的要求，编制施工组织计划，并对各工序的滞后时间、空间间距、炮眼深度、装药量等提出严格要求，经监理审查同意后方可实施。 1.7 本细则建议的施工方法及工序、关键工艺、量测要求等，应当根据施工过程中所得到的现场量测资料及时进行修改和调整，以确保工程安全、经济、合理。 1.8 本细则为“京福高速公路福建段小净距隧道设计、施工关键技术研究”课题的阶段性成果，目前为试行阶段。在执行过程中应当根据施工现场地质情况、施工情况、量测数据及计算分析结果等及时加以补充、修改和完善。 - 2 - 上台阶2下台阶2上台阶１下台阶１下台阶2上台阶2上台阶１下台阶１先掘进洞后掘进洞水平贯通锚杆初期支护临时支护2 ．施工方法及工序 为确保开挖过程中围岩的稳定性，减小因隧道间净距小引起的围岩变形、爆破震动等不利因素的影响，满足小净距隧道中夹岩特有的加固要求，特对小净距隧道不同围岩类别段的施工工序作如下要求： 2.1 I、II类围岩段 根据隧道围岩变形特点，在正常情况下，推荐在 I、II类围岩段采用正向单侧壁导坑的开挖方法。施工工序以左洞先开挖制定，当右洞先开挖时，则将左、右洞施作顺序对调即可。 2.1.1 左洞按下列开挖顺序施工： (1)上台阶 1超前支护 (2)上台阶 1开挖； (3)上台阶 1初期支护（含侧壁临时支护）； (4)中夹岩上部水平贯通锚杆施工； (5)下台阶 1超前支护 (6)下台阶 1开挖； (7)下台阶 1初期支护（含侧壁临时支护及仰拱初期支护）； (8)中夹岩下部水平贯通锚杆施工； (9)上台阶 2超前支护（含侧壁临时支护）； (10) 上台阶 2开挖； (11) 上台阶 2初期支护； (12) 下台阶 2 超前支护； (13) 下台阶 2 开挖； (14) 下台阶 2初期支护（含侧壁临时支护及仰拱初期...
