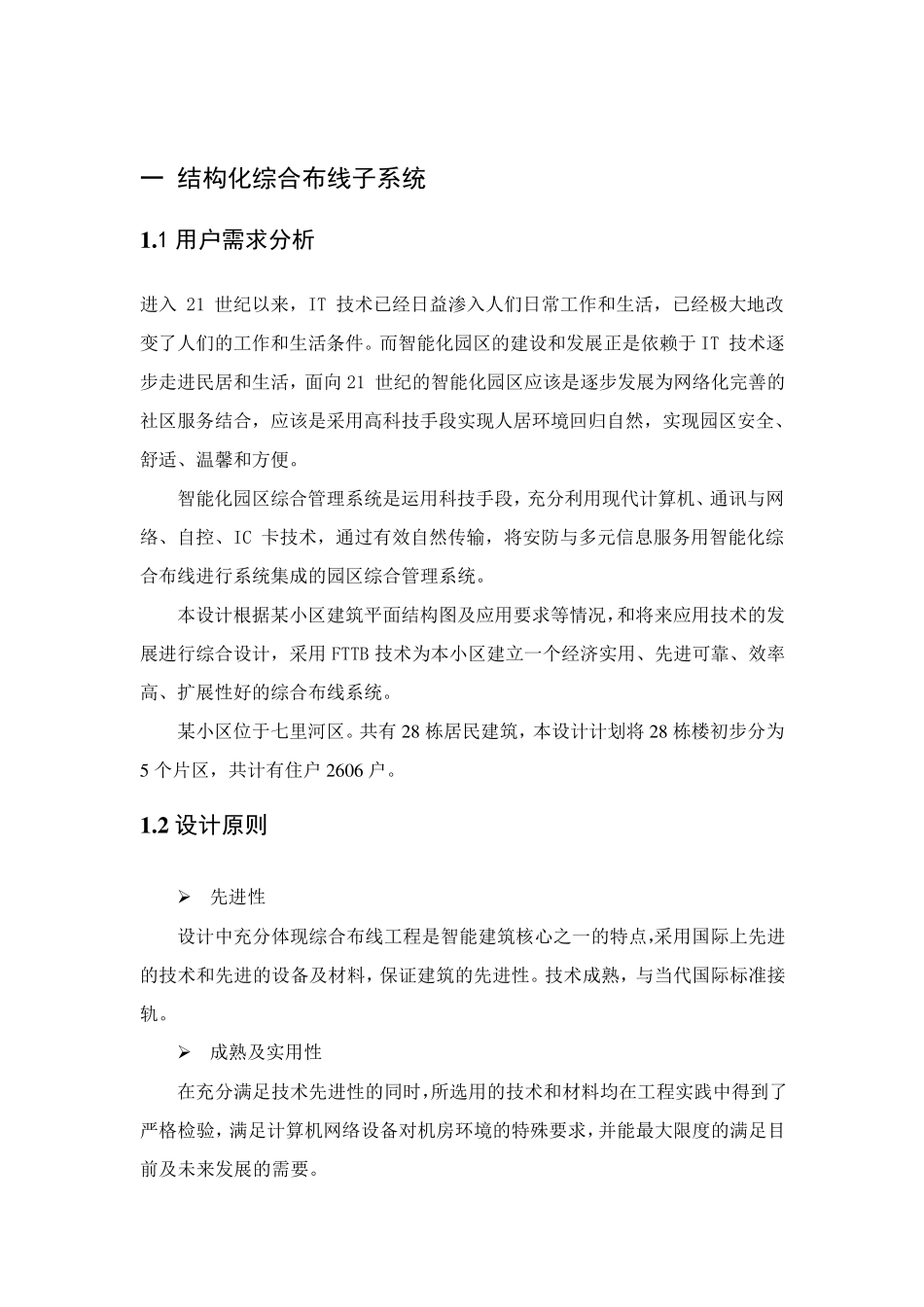

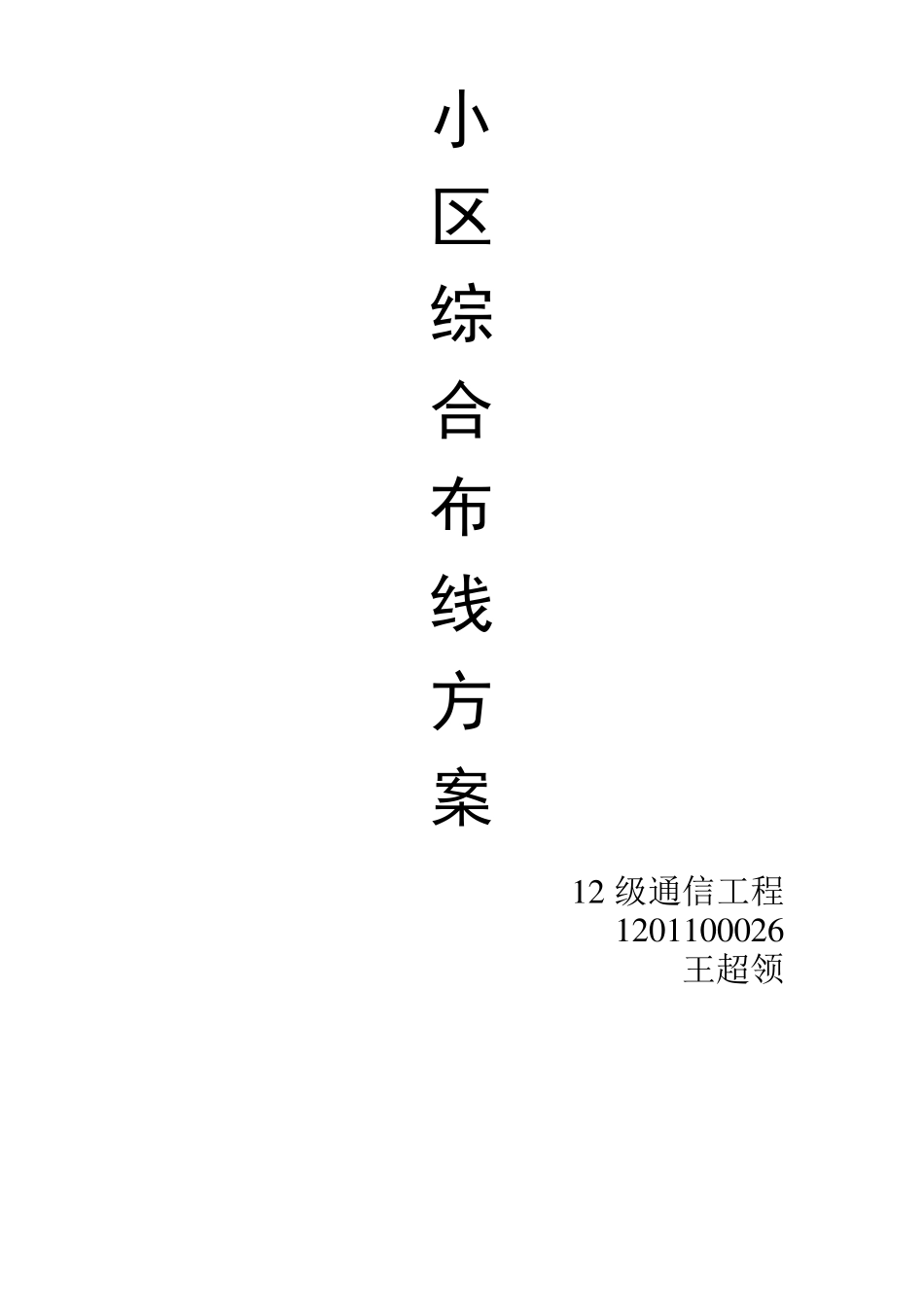

小 区 综 合 布 线 方 案 1 2 级通信工程 1 2 0 1 1 0 0 0 2 6 王超领 一 结构化综合布线子系统 1 .1 用户需求分析 进入21 世纪以来，IT 技术已经日益渗入人们日常工作和生活，已经极大地改变了人们的工作和生活条件。而智能化园区的建设和发展正是依赖于IT 技术逐步走进民居和生活，面向21 世纪的智能化园区应该是逐步发展为网络化完善的社区服务结合，应该是采用高科技手段实现人居环境回归自然，实现园区安全、舒适、温馨和方便。 智能化园区综合管理系统是运用科技手段，充分利用现代计算机、通讯与网络、自控、IC 卡技术，通过有效自然传输，将安防与多元信息服务用智能化综合布线进行系统集成的园区综合管理系统。 本设计根据某小区建筑平面结构图及应用要求等情况，和将来应用技术的发展进行综合设计，采用FTTB 技术为本小区建立一个经济实用、先进可靠、效率高、扩展性好的综合布线系统。 某小区位于七里河区。共有 2 8 栋居民建筑，本设计计划将 2 8 栋楼初步分为5 个片区，共计有住户 2 6 0 6 户 。 1 .2 设计原则 ➢ 先进性 设计中 充分体 现综合布线工程 是智能建筑核 心 之 一的特 点 ，采用国 际 上 先进的技术和先进的设备 及材 料 ，保 证 建筑的先进性。技术成熟 ，与当 代国 际 标 准 接轨 。 ➢ 成熟 及实用性 在 充分满 足 技术先进性的同 时 ，所 选 用的技术和材 料 均 在 工程 实践 中 得 到 了严 格 检 验 ，满 足 计算机网络设备 对 机房 环境的特 殊 要求，并 能最 大限 度 的满 足 目前 及未 来发展的需 要。 ➢ 安全可靠性 在设计、施工的各个环节均严格按照规范要求执行，在整体上具有高度的安全性、可靠性，本方案的着重点在充分保证数据语音在智能建筑无间断安全运行，确保通信安全与稳定。 ➢ 可观赏性 富有建设国际标准布线经验，国内领先，整体建设布局合理，色调配制柔和、细部处理讲究，重视整体观感效果，符合当代布线工程建设潮流和目前 IT 行业建设的较高层次审美标准。 ➢ 经济合理性 本设计上风格简明，选用性价比好的材料和做法，使整体建设有较高的性能价格比。 ➢ 模块化、易管理性、维护性 本系统以良好的可管理性、可维护性呈现在系统管理员面前，使管理人员易于维护。 ➢ 可扩展性、冗余性 考虑将来新增功能设备及出租区的变化对布线的要求，本次设计要...
