小型断路器检验标准

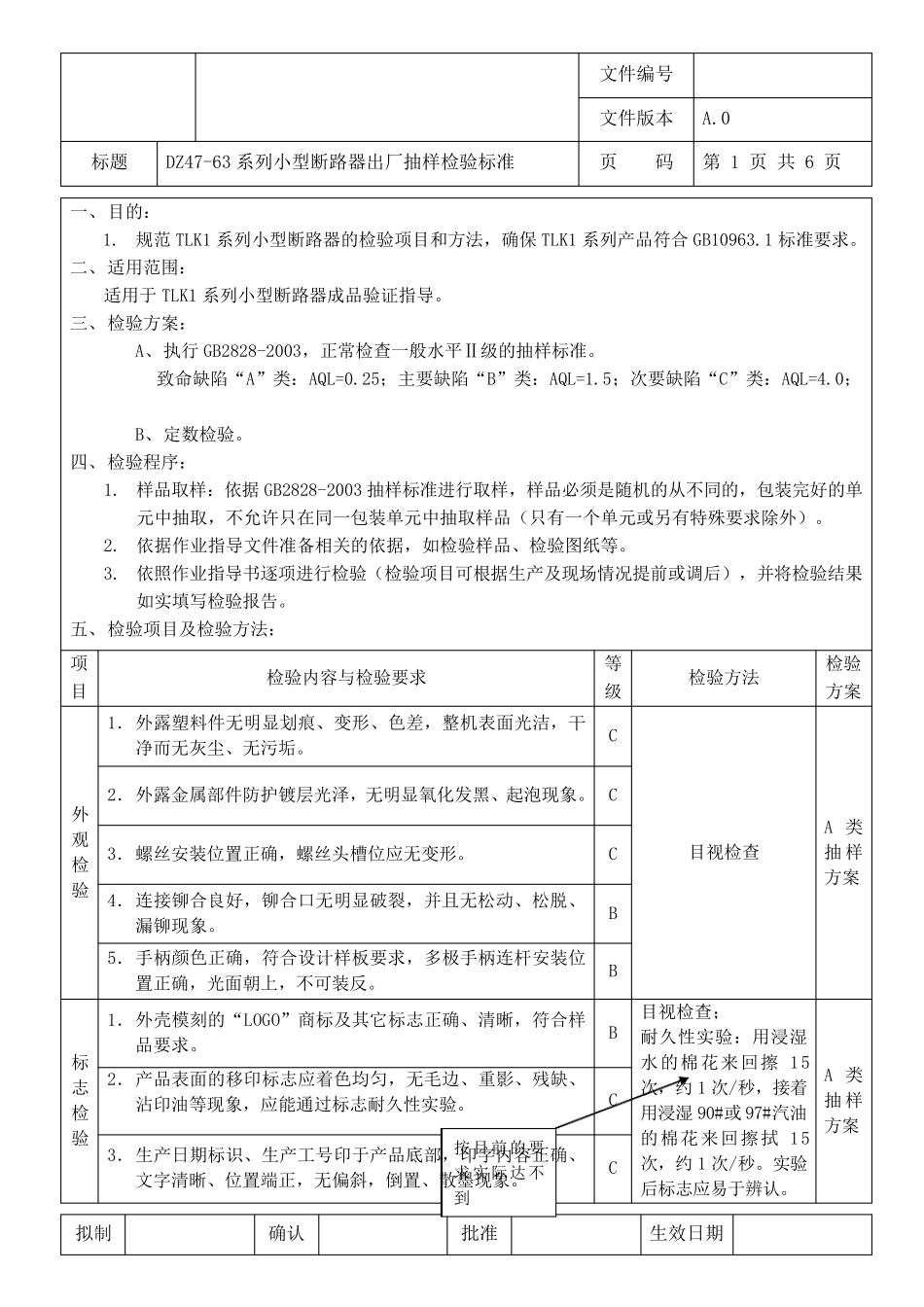

文件编号 文件版本 A.0 标题 DZ47-63 系列小型断路器出厂抽样检验标准 页 码 第 1 页 共 6 页 拟制 确认 批准 生效日期 一、 目的： 1. 规范TLK1 系列小型断路器的检验项目和方法，确保TLK1 系列产品符合GB10963.1 标准要求。 二、 适用范围： 适用于TLK1 系列小型断路器成品验证指导。 三、 检验方案： A、 执行GB2828-2003，正常检查一般水平Ⅱ级的抽样标准。 致命缺陷“A”类：AQL=0.25；主要缺陷“B”类：AQL=1.5；次要缺陷“C”类：AQL=4.0； B、 定数检验。 四、 检验程序： 1. 样品取样：依据 GB2828-2003 抽样标准进行取样，样品必须是随机的从不同的，包装完好的单元中抽取，不允许只在同一包装单元中抽取样品（只有一个单元或另有特殊要求除外）。 2. 依据作业指导文件准备相关的依据，如检验样品、检验图纸等。 3. 依照作业指导书逐项进行检验（检验项目可根据生产及现场情况提前或调后），并将检验结果如实填写检验报告。 五、 检验项目及检验方法： 项目 检验内容与检验要求 等级 检验方法 检验方案 外观检验 1． 外露 塑 料 件无 明 显 划 痕 、变 形 、色 差 ，整 机表 面 光 洁 ，干净 而 无 灰 尘 、无 污 垢 。 C 目视 检查 A 类抽样方案 2． 外露 金 属 部 件防 护 镀 层 光 泽 ，无 明 显 氧 化 发 黑 、起 泡 现象 。 C 3． 螺 丝 安 装位 置 正确，螺 丝 头 槽 位 应 无 变 形 。 C 4． 连 接 铆 合良 好，铆 合口 无 明 显 破 裂 ，并且 无 松 动 、松 脱 、漏 铆 现象 。 B 5． 手 柄 颜 色 正确，符合设 计 样板 要求，多 极 手 柄 连 杆 安 装位置 正确，光 面 朝 上 ，不可装反 。 B 标志检验 1． 外壳 模 刻 的“LOGO”商 标及其 它 标志 正确、清 晰 ，符合样品要求。 B 目视 检查； 耐 久 性 实验：用浸 湿水的棉 花 来 回 擦15次，约 1 次/秒 ，接 着用浸 湿 90#或 97#汽 油的棉 花 来 回 擦 拭15次，约 1 次/秒 。实验后标志 应 易 于辨 认。 A 类抽样方案 2． 产品表 面 的移 印 标志 应 着 色 均 匀 ，无 毛 边 、重 影 、残 缺、沾 印 油 等现象 ，应 能 通 过 标志 耐 久 性 实验。 C 3． 生产日期标识 、生产工 号印 于产品底 部 ，印...
