小型深基坑槽钢桩支护方案

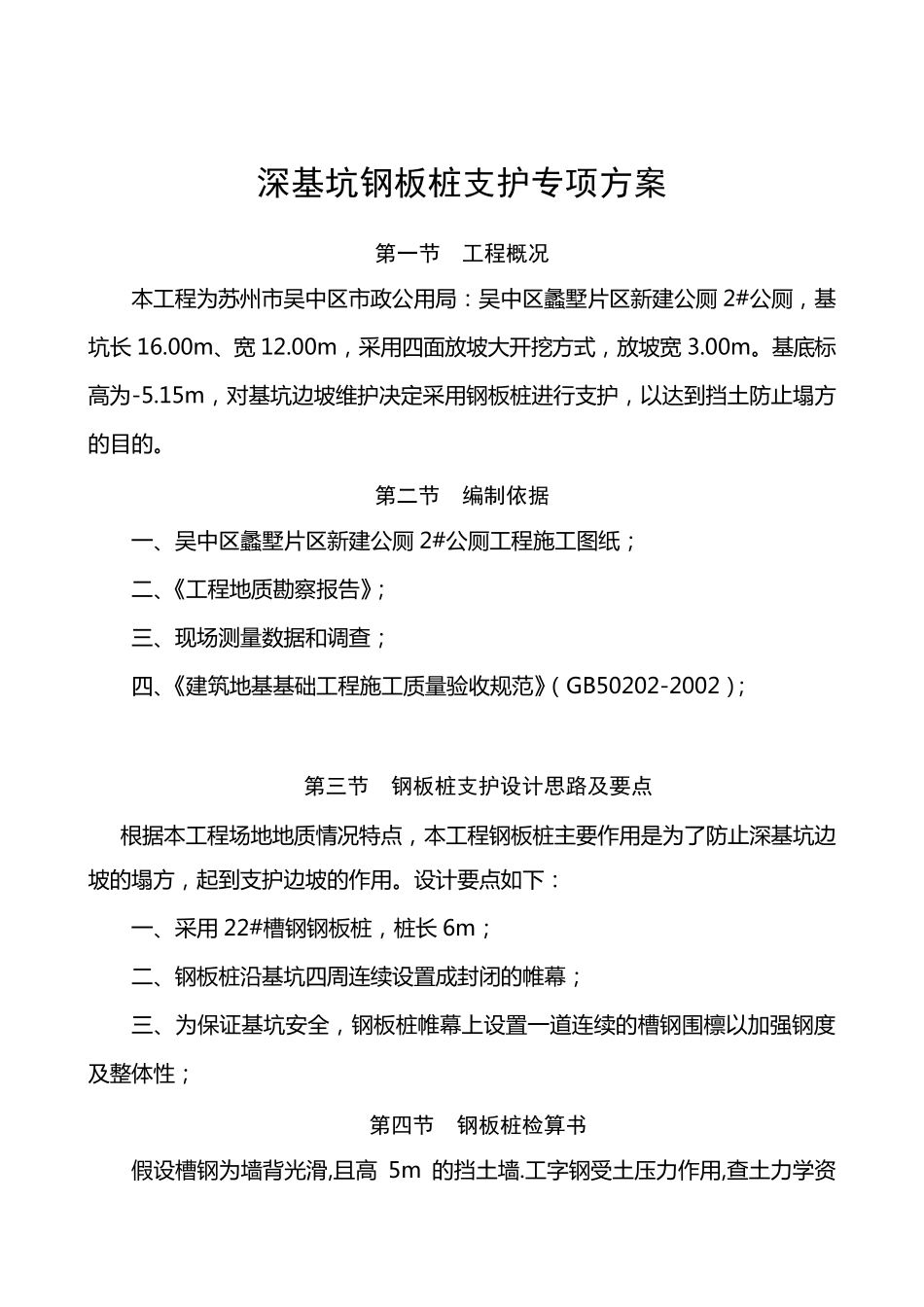

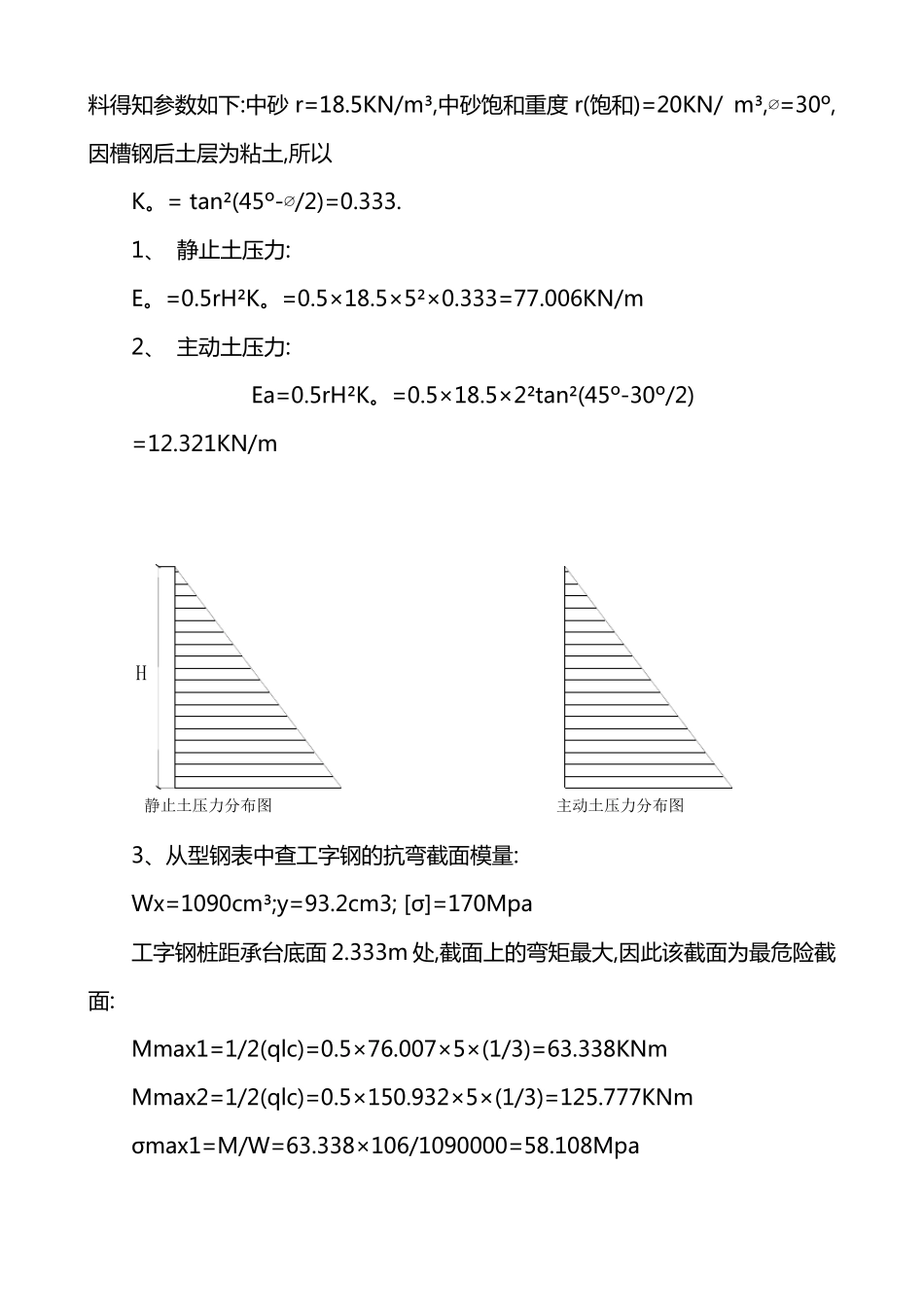

苏州市吴中区市政公用局 吴中区蠡墅片区新建公厕 2#公厕 深基坑钢板桩支护方案 编制人： 审核人： 审批人： 施工单位：苏州市金建工程建设有限公司 编制日期：2 0 1 2 年 3 月 2 8 日 深基坑钢板桩支护专项方案 第一节 工程概况 本 工 程 为 苏 州 市 吴 中 区 市 政 公 用 局 ： 吴 中 区 蠡 墅 片 区 新 建 公 厕 2#公 厕 ， 基坑 长 16.00m、宽 12.00m， 采用 四面放坡大开挖方式， 放坡宽 3.00m。基 底标高为 -5.15m， 对基 坑 边坡维护决定采用 钢板桩进行支护， 以达到挡土防止塌方的目的。 第二节 编制依据 一、吴 中 区 蠡 墅 片 区 新 建 公 厕 2#公 厕 工 程 施工 图纸； 二、《工 程 地质勘察报告》； 三、现场测量数据和调查； 四、《建 筑地基 基 础工 程 施工 质量验收规范》（GB50202-2002）； 第三节 钢板桩支护设计思路及要点 根据本 工 程 场地地质情况特点， 本 工 程 钢板桩主要作用 是为 了防止深基 坑 边坡的塌方， 起到支护边坡的作用 。设计要点如下： 一、采用 22#槽钢钢板桩， 桩长 6m； 二、钢板桩沿基 坑 四周连续设置成封闭的帷幕； 三、为 保证基 坑 安全， 钢板桩帷幕上设置一道连续的槽钢围檩以加强钢度及整体性； 第四节 钢板桩检算书 假设槽钢为 墙背光滑,且高 5m 的挡土墙.工 字钢受土压力作用 ,查土力学资 料 得 知 参 数 如 下 :中 砂 r=18.5KN/m³,中 砂 饱 和 重 度 r(饱 和 )=20KN/ m³,∅ =30º,因 槽 钢 后 土 层 为 粘 土 ,所 以 K。 = tan²(45º-∅ /2)=0.333. 1、 静 止 土 压 力 : E。 =0.5rH²K。 =0.5×18.5×5²×0.333=77.006KN/m 2、 主 动 土 压 力 : Ea=0.5rH²K。 =0.5×18.5×2²tan²(45º-30º/2) =12.321KN/m 主动土压力分布图静止土压力分布图H 3、从 型 钢 表 中 查 工 字 钢 的 抗 弯 截 面 模 量 : Wx=1090cm³;y=93.2cm3; [σ]=170Mpa 工 字 钢 桩 距 承 台 底 面 2.333m 处 ,截 面 上 的 弯 矩 最 大 ,因 此 该 截 面 为 最 危 险 截面 : Mmax1=1/2(qlc)=0.5×76.007×5×(1/3)=63.338KNm Mmax2=1/2(qlc)=0.5×150.932×5×(1/3)=125.777KNm σmax1=M/W=63.338×106/1090000=58.108Mpa σmax2=M/W=125.777×106/1090000=1...
