-1、-3机组焊接专业施工组织设计VIP专享

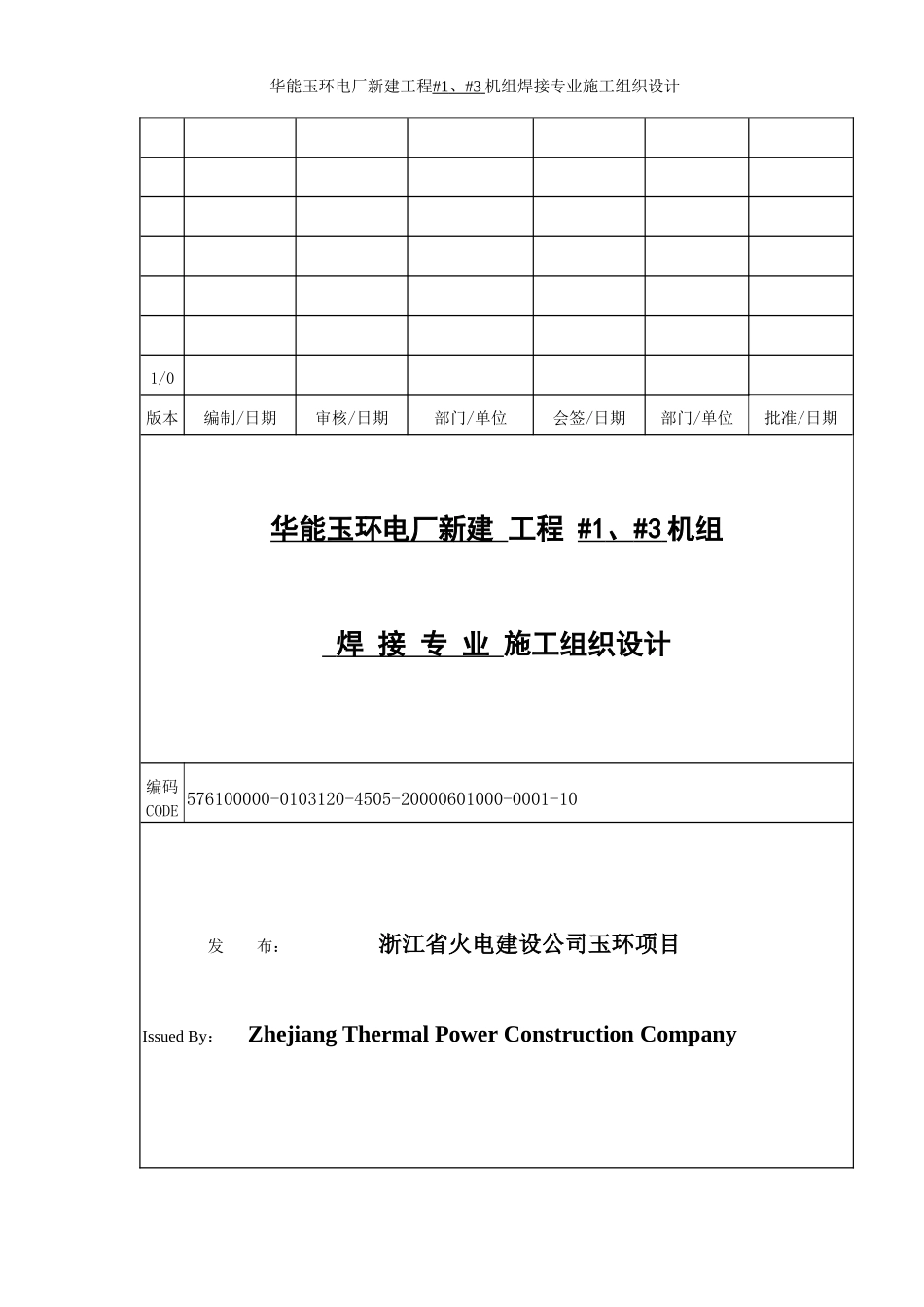

华能玉环电厂新建工程#1 、 #3 机组焊接专业施工组织设计1/0版本编制/日期审核/日期部门/单位会签/日期部门/单位批准/日期华能玉环电厂新建 工程 #1 、 #3 机组 焊 接 专 业 施工组织设计编码CODE 576100000-0103120-4505-20000601000-0001-10发 布： 浙江省火电建设公司玉环项目Issued By： Zhejiang Thermal Power Construction Company 华能玉环电厂新建工程#1 、 #3 机组焊接专业施工组织设计精品文档---下载后可任意编辑目录一、编制依据二、工程概况三、焊接工程量及特点四、焊接施工组织机构五、施工进度计划和管理六、施工总平面七、焊接工艺评定八、焊接主要施工方案和重大技术措施九、焊接质量管理十、安全卫生管理十一、焊接劳动力的准备十二、焊接力能供应十三、焊接技术、质量记录的准备十四、施工组织设计图表十五、其他质量管理过程附件附录 1：焊接分项工程一览表附件 2：焊接组织机构图附件 3：焊接工艺流程附件 4：焊接过程控制流程附件 5：作业风险控制计划（RCP）附件 6：焊接质量通病及工艺不符合项速查表附录 7：公司内部焊接相关管理程序清单 精品文档---下载后可任意编辑1、编制依据1.1《火力发电厂焊接技术法律法律规范》（DL/T869-2024）1.2《火电施工质量检验及评定标准》 （焊接篇 1996 版）1.3《焊接工艺评定规程》（DL/T868-2024）1.4《焊工技术考核规程》（DL/T679-1999）1.5《锅炉压力容器焊工考试规则》(劳动人事部)1.6《T91／P91 钢焊接工艺导则》 （电源质[2024]100 号）1.7《焊接热处理技术规程》 （DL／T819-2024）1.8《华能国际玉环电厂#1、#3 机组安装工程施工组织设计》1.9 浙江省火电建设公司标准《焊接工程管理手册》1.10《焊接作业管理程序》ZHDB314016-2024以上规程引用时，其最新版本或替代版本适用于本组织设计。2、工程概况 华能玉环电厂 4×1000MW 超超临界机组，锅炉由哈尔滨锅炉厂有限责任公司提供，由三菱重工业株式会社（Mitsuibishi Heavy Industries Co. Ltd）提供技术支持，为本工程设计的锅炉是超超临界变压运行直流锅炉，采纳 П 型布置、单炉膛、改进型低NOX PM 主燃烧器和 MACT 型低 NOx 分级送风燃烧系统、反向双切园燃烧方式，炉膛采纳内螺纹管垂直上升膜式水冷壁、循环泵启动系统、一次中间再热、调温方式除煤/水比外，还采纳烟气分配挡板、燃烧器摆动、喷水等方式。锅炉采纳平衡通风、露天布置、固态排渣、全钢构架（...
