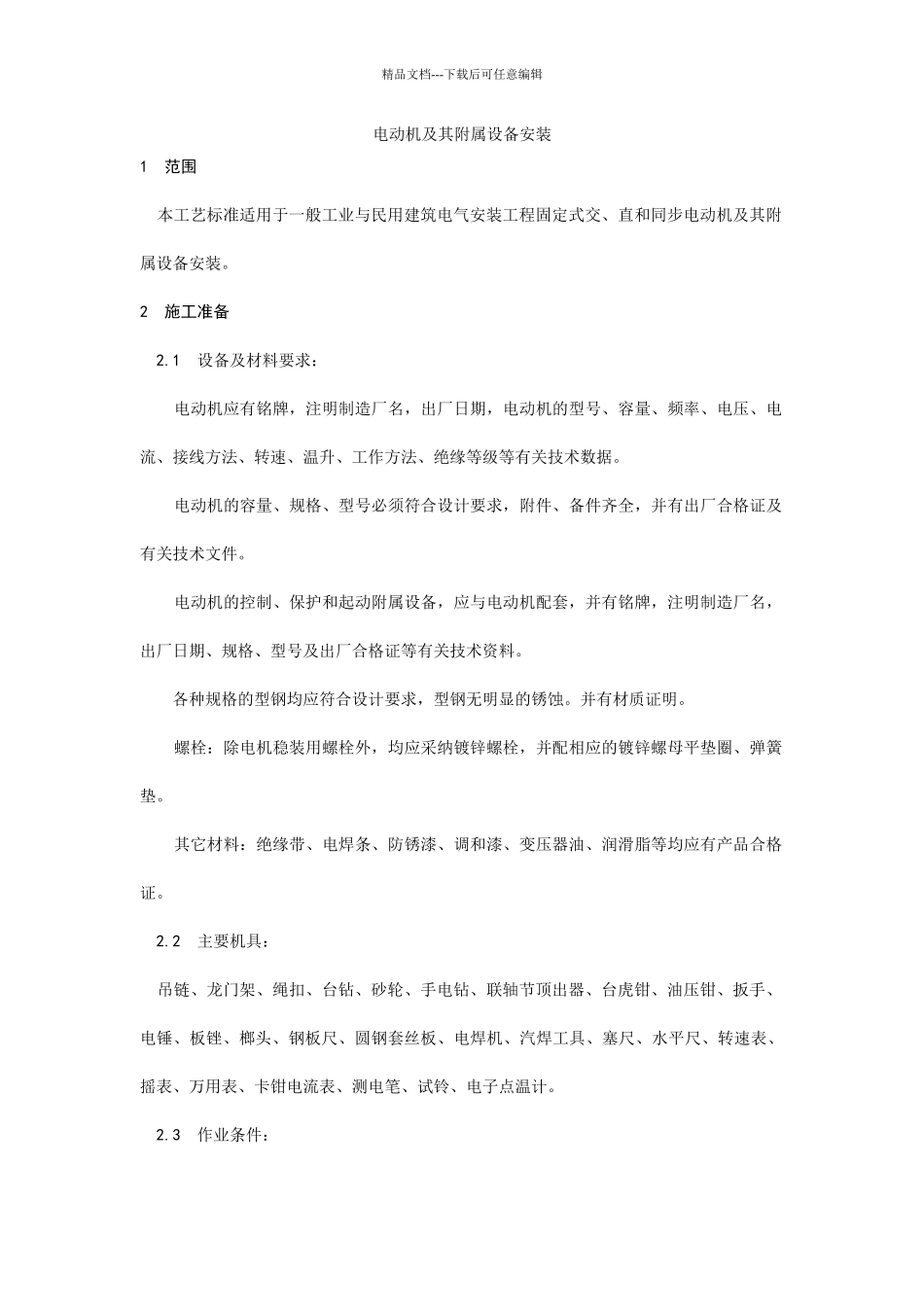

精品文档---下载后可任意编辑电动机及其附属设备安装1 范围 本工艺标准适用于一般工业与民用建筑电气安装工程固定式交、直和同步电动机及其附属设备安装。2 施工准备 2.1 设备及材料要求： 电动机应有铭牌，注明制造厂名，出厂日期，电动机的型号、容量、频率、电压、电流、接线方法、转速、温升、工作方法、绝缘等级等有关技术数据。 电动机的容量、规格、型号必须符合设计要求，附件、备件齐全，并有出厂合格证及有关技术文件。 电动机的控制、保护和起动附属设备，应与电动机配套，并有铭牌，注明制造厂名，出厂日期、规格、型号及出厂合格证等有关技术资料。 各种规格的型钢均应符合设计要求，型钢无明显的锈蚀。并有材质证明。 螺栓：除电机稳装用螺栓外，均应采纳镀锌螺栓，并配相应的镀锌螺母平垫圈、弹簧垫。 其它材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑脂等均应有产品合格证。 2.2 主要机具： 吊链、龙门架、绳扣、台钻、砂轮、手电钻、联轴节顶出器、台虎钳、油压钳、扳手、电锤、板锉、榔头、钢板尺、圆钢套丝板、电焊机、汽焊工具、塞尺、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计。 2.3 作业条件：精品文档---下载后可任意编辑 施工图及技术资料齐全。 土建工程根本施工完毕、门窗玻璃安好。 在室外安装的电机，应有防雨措施。 电动机的根底、地脚螺栓孔、沟道、电缆管位置尺寸应符合设计质量要求。 电动机安装场地应清理干净、道路畅通。 电动机驱动设备已安装完毕，且初检合格。3 操作工艺 3.1 工艺流程：设备拆箱点件→安装前的检查→ 电动机安装 →抽芯检查→电机枯燥→控制、保护和起动设备安装→试运行前的检查→试运行及验收 3.2 设备拆箱点件： 设备拆箱点件检查应有安装单位、供货单位、建设单位共同进行，并作好记录； 根据设备供货清单、技术文件，对设备及其附件、备件的规格、型号、数量进行详细核对； 电动机本体、控制和起动设备外观检查应无损伤及变形，油漆应完好； 电动机及其附属设备均应符合设计要求。 3.3 安装前的检查 电动机安装前应进行以下检查： .1 电动机应完好，不应有损伤现象。盘动转子应轻快，不应有卡阻及异常声响。 .2 定子和转子分箱装运的电机，其铁心转子和轴颈应完整无锈蚀现象； .3 电机的附件、备件应齐全无损伤。精品文档---下载后可任意编辑 电动机的性能应符合电动机周围工作环境的要求，电机选择...
