024钢结构吊装技术交底.docVIP专享

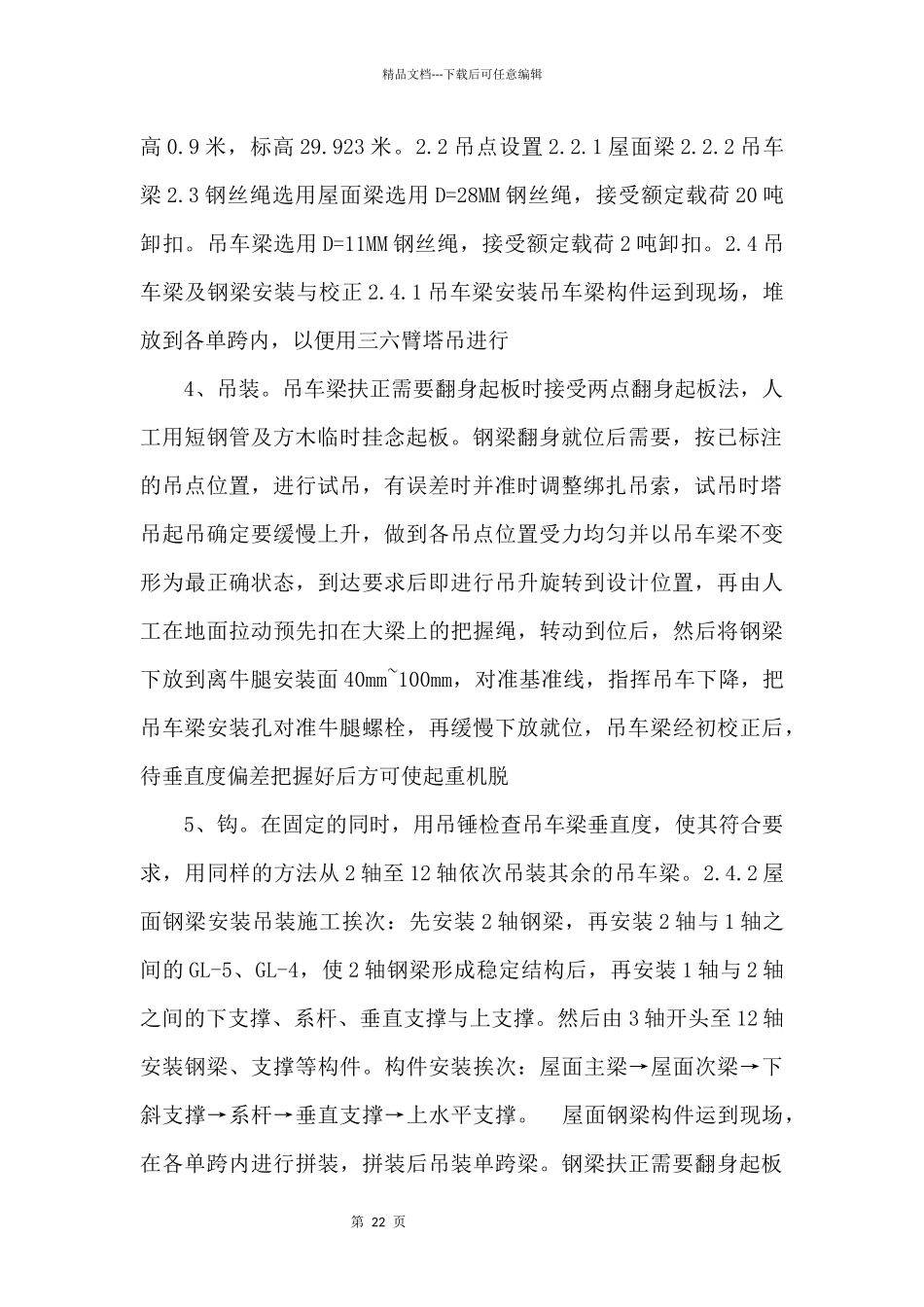

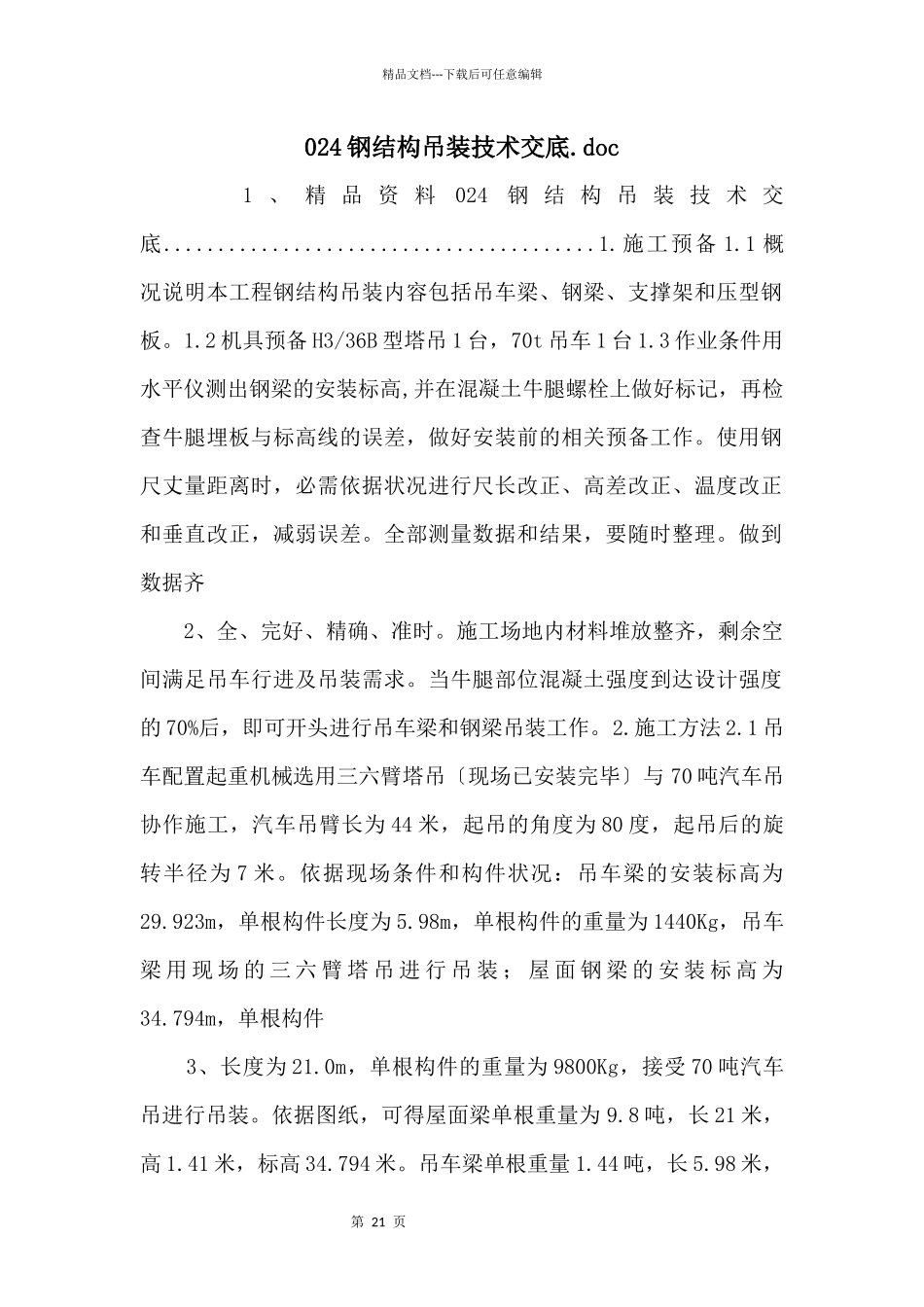

第 21 页精品文档---下载后可任意编辑024 钢结构吊装技术交底.doc 1 、 精 品 资 料024钢 结 构 吊 装 技 术 交底........................................1.施工预备 1.1 概况说明本工程钢结构吊装内容包括吊车梁、钢梁、支撑架和压型钢板。1.2 机具预备 H3/36B 型塔吊 1 台，70t 吊车 1 台 1.3 作业条件用水平仪测出钢梁的安装标高,并在混凝土牛腿螺栓上做好标记，再检查牛腿埋板与标高线的误差，做好安装前的相关预备工作。使用钢尺丈量距离时，必需依据状况进行尺长改正、高差改正、温度改正和垂直改正，减弱误差。全部测量数据和结果，要随时整理。做到数据齐 2、全、完好、精确、准时。施工场地内材料堆放整齐，剩余空间满足吊车行进及吊装需求。当牛腿部位混凝土强度到达设计强度的 70%后，即可开头进行吊车梁和钢梁吊装工作。2.施工方法 2.1 吊车配置起重机械选用三六臂塔吊〔现场已安装完毕〕与 70 吨汽车吊协作施工，汽车吊臂长为 44 米，起吊的角度为 80 度，起吊后的旋转半径为 7 米。依据现场条件和构件状况：吊车梁的安装标高为29.923m，单根构件长度为 5.98m，单根构件的重量为 1440Kg，吊车梁 用 现 场 的 三 六 臂 塔 吊 进 行 吊 装 ； 屋 面 钢 梁 的 安 装 标 高 为34.794m，单根构件 3、长度为 21.0m，单根构件的重量为 9800Kg，接受 70 吨汽车吊进行吊装。依据图纸，可得屋面梁单根重量为 9.8 吨，长 21 米，高 1.41 米，标高 34.794 米。吊车梁单根重量 1.44 吨，长 5.98 米，第 22 页精品文档---下载后可任意编辑高 0.9 米，标高 29.923 米。2.2 吊点设置 2.2.1 屋面梁 2.2.2 吊车梁 2.3 钢丝绳选用屋面梁选用 D=28MM 钢丝绳，接受额定载荷 20 吨卸扣。吊车梁选用 D=11MM 钢丝绳，接受额定载荷 2 吨卸扣。2.4 吊车梁及钢梁安装与校正 2.4.1 吊车梁安装吊车梁构件运到现场，堆放到各单跨内，以便用三六臂塔吊进行 4、吊装。吊车梁扶正需要翻身起板时接受两点翻身起板法，人工用短钢管及方木临时挂念起板。钢梁翻身就位后需要，按已标注的吊点位置，进行试吊，有误差时并准时调整绑扎吊索，试吊时塔吊起吊确定要缓慢上升，做到各吊点位置受力均匀并以吊车梁不变形为最正确状态，到达要求后即进行吊升旋转到设计位置，再由人工在地面拉动预先扣在大梁上的把握绳，转动到位后，然后将钢梁下放到离牛腿安装面 ...
